オーエスジー

PSTW 6コーナー肩削りカッタストレートシャンクタイプ

カタログ |

通常単価(税別): 24,914円～53,088円

税込単価: 27,405円～58,397円

通常出荷日：1日目

【仕様】・重切削加工に対応したチップポケットにより高能率加工が可能・最大切込 09サイズは9mm、12...

カッタ本体には、チップは付属しておりません。

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

両面6コーナ（90°）インサート

剛性を高める厚みと低抵抗なポジすくい角により、びびり振動に強く、突出しの長い加工に対応
経済的な裏表3コーナ（両面6コーナ）仕様
さらい刃により優れた仕上げ面を実現

高能率加工を実現するボディ設計

優れた加工面粗さ

使用工具	PSTW12R050M22-4（φ50×4刃）
使用インサート（材種）	TNKU120608ER-GM（XP3035）
被削材	S50C
切削速度	200m/min（1,274min^-1）
送り速度	510mm/min（0.1mm/t）
切込深さ	ap=0.2mm ae=32mm
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

底面粗さ

突出しの長い加工でも高能率

使用工具	PSTW12R050M22-4 （φ50×4刃）	他社肩削りポジカッタ（φ50×5刃）
使用インサート（材種）	TNKU120608ER-GM （XP3035）	超硬コーティングインサート
被削材	S50C
切削速度	溝加工
切込深さ	ap=3mm ae=50mm
突出し長さ	190mm（3.8D）
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

切削可能領域

PSTW刃太タイプ
刃太タイプは、シャンク径よりも工具外径の方が大きいため、金型部品などの深い立ち壁加工やポケット加工に最適です

性能・試験情報

S50Cの長寿命加工

他社品と比較して耐摩耗性に優れており、約4.5倍の耐久性能が得られた。

使用工具	PSTW09R025SS25-3S （φ25×3刃）	他社品（φ25×3刃）
使用インサート（材種）	TNKU090604ER-GM（XP3035）	超硬コーティングインサート
被削材	S50C
切削速度	180m/min（2,290min^-1）
送り速度	825mm/min（0.12mm/t）
切込深さ	ap=2mm ae=16mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT40）

切削長さ

7m加工時の写真

PSTW／他社品

SUS304の長寿命加工

他社品の耐久限界の約1.5倍となる10.5mまで加工を行ったが、インサートは欠けもなく継続加工が可能な状態であった。

使用工具	PSTW09R025SS25-3S （φ25×3刃）	他社品（φ25×3刃）
使用インサート（材種）	TNKU090604ER-GL（XP2040）	超硬コーティングインサート
被削材	SUS304
切削速度	150m/min（1,910min^-1）
送り速度	460mm/min（0.08mm/t）
切込深さ	ap=1.5mm ae=16mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT40）

切削長さ

7m加工時の写真

PSTW／他社品

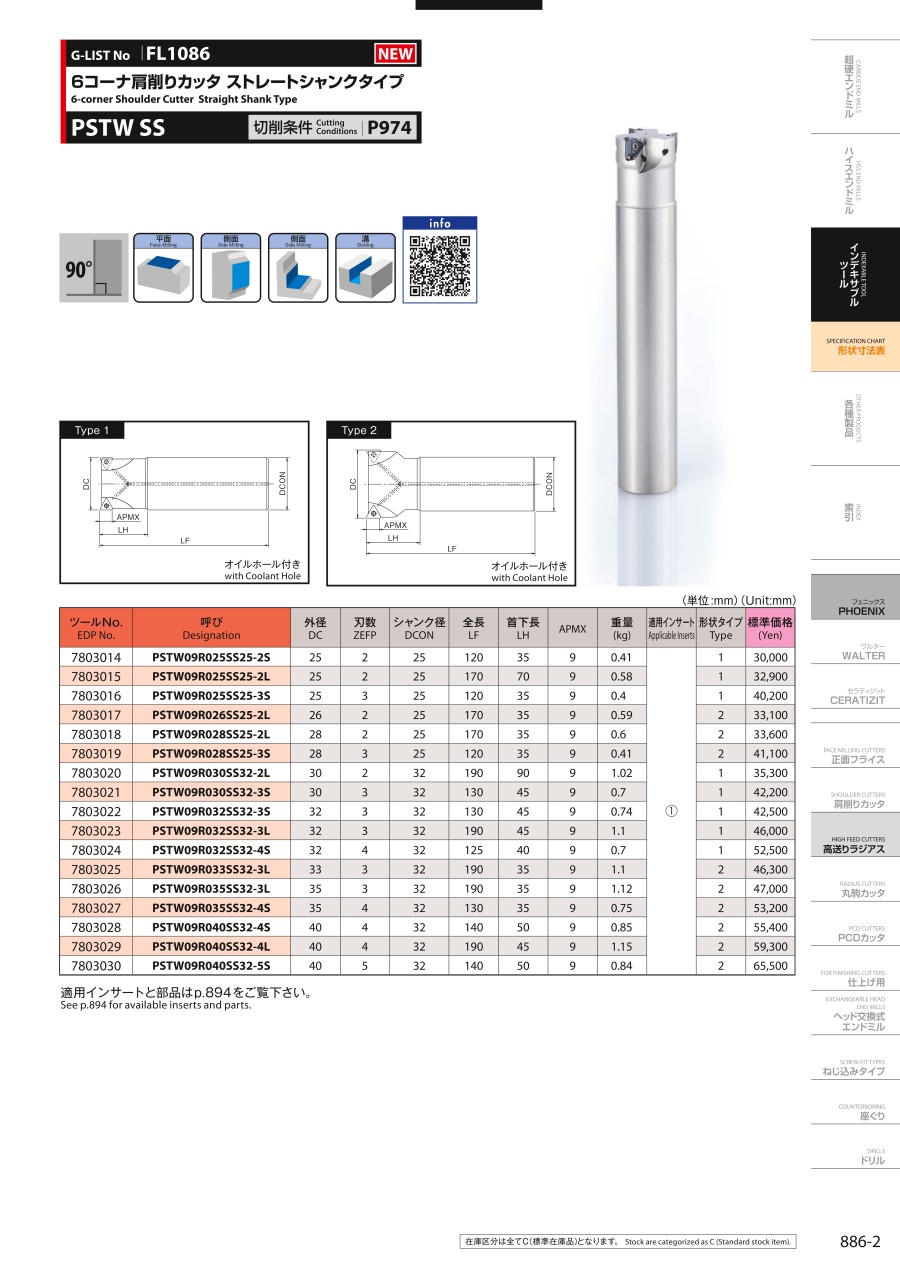

外形図

Type１

オイルホール付き

Type2

オイルホール付き

推奨切削条件

推奨切削条件表

切削条件時の注意

推奨切削条件表の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整して下さい。

適用被削材

被削材別推奨材質

◎：第一推奨材質 ○：第二推奨材質

NM：アルミニウム合金用 GL：軽切削用 GM：中切削用 GR：重切削用 SM：耐熱合金用

選定サポート情報

加工用途に合わせたインサートバリエーション

適用インサート

呼び		切れ刃数	インサート寸法
呼び		切れ刃数	内接円径 IC	厚さ S	RE	さらい刃（副切れ刃） BS
（1）	TNHU090404FR-NM	6	7.46	4.64	0.4	1.15
	TNKU090404ER-GL	6	7.46	4.64	0.4	1.2
	TNKU090404ER-GM	6	7.46	4.64	0.4	1.2
	TNKU090408ER-GM	6	7.46	4.64	0.8	0.9
	TNKU090412ER-GM	6	7.46	4.64	1.2	0.6
	TNKU090404ER-GR	6	7.46	4.64	0.4	1.2
	TNKU090404ER-SM	6	7.46	4.64	0.4	1.2
（2）	TNHU120608ER-NM	6	10.8	6.55	0.8	1.25
	TNKU120608ER-GL	6	10.8	6.55	0.8	1.5
	TNKU120608ER-GM	6	10.8	6.55	0.8	1.5
	TNKU120612ER-GM	6	10.8	6.55	1.2	1
	TNKU120616ER-GM	6	10.8	6.55	1.6	0.75
	TNKU120620ER-GM	6	10.8	6.55	2	0.6
	TNKU120608ER-GR	6	10.8	6.55	0.8	1.5
	TNKU120608ER-SM	6	10.8	6.55	0.8	1.5

呼び		超硬	コーティング材種
呼び		CK010	XC3020	XP3025	XC3030	XP3035	XP2040	XC1015	XP1020	XC5040
（1）	TNHU090404FR-NM	7813104	-	-	-	-	-	-	-	-
	TNKU090404ER-GL	-	-	-	7821095	7813101	7813100	-	-	-
	TNKU090404ER-GM	-	7821091	7821092	7821093	7813097	7813098	7813099	7821094	-
	TNKU090408ER-GM	-	-	-	-	7813105	7813106	-	-	-
	TNKU090412ER-GM	-	-	-	-	7813107	7813108	-	-	-
	TNKU090404ER-GR	-	-	-	-	-	-	7813102	7821096	-
	TNKU090404ER-SM	-	-	-	-	-	-	-	-	7813103
（2）	TNHU120608ER-NM	7811087	-	-	-	-	-	-	-	-
	TNKU120608ER-GL	-	-	-	7825089	7814089	7813089	-	-	-
	TNKU120608ER-GM	-	7827088	7828088	7825088	7814088	7813088	7812088	7821088	-
	TNKU120612ER-GM	-	-	-	-	7814094	7813094	-	-	-
	TNKU120616ER-GM	-	-	-	-	7814095	7813095	-	-	-
	TNKU120620ER-GM	-	-	-	-	7814096	7813096	-	-	-
	TNKU120608ER-GR	-	-	-	-	-	-	7812090	7821090	-
	TNKU120608ER-SM	-	-	-	-	-	-	-	-	7816091

（1）及び（2）は部品表の適用インサートの番号に相当します。

部品

レンチは別途ご購入ください。

型番リスト

表示件数

型番

外径Dc

(φ)

全長L/カッタ高さ

(mm)

シャンク径Ds

(mm)

刃数

(枚)

首下長ℓ2

(mm)

ツ－ルNo.

形状タイプ

最小発注数量

25	170	25	2	70	7803015	1	1個
25	120	25	2	35	7803014	1	1個
25	120	25	3	35	7803016	1	1個
26	170	25	2	35	7803017	2	1個
28	170	25	2	35	7803018	2	1個
28	120	25	3	35	7803019	2	1個
30	190	32	2	90	7803020	1	1個
30	130	32	3	45	7803021	1	1個
32	190	32	3	45	7803023	1	1個
32	130	32	3	45	7803022	1	1個
32	125	32	4	40	7803024	1	1個
33	190	32	3	35	7803025	2	1個
35	190	32	3	35	7803026	2	1個
35	130	32	4	35	7803027	2	1個
40	190	32	4	45	7803029	2	1個
40	140	32	4	50	7803028	2	1個
40	140	32	5	50	7803030	2	1個

通常単価(税別) (税込単価)	通常出荷日

27,235円 ( 29,959円 )	1日目
24,914円 ( 27,405円 )	1日目
33,389円 ( 36,728円 )	1日目
27,483円 ( 30,231円 )	1日目
27,911円 ( 30,702円 )	1日目
33,967円 ( 37,364円 )	1日目
29,359円 ( 32,295円 )	1日目
35,019円 ( 38,521円 )	1日目
38,147円 ( 41,962円 )	1日目
35,200円 ( 38,720円 )	1日目
43,430円 ( 47,773円 )	1日目
38,441円 ( 42,285円 )	1日目
38,887円 ( 42,776円 )	1日目
44,103円 ( 48,513円 )	1日目
49,155円 ( 54,071円 )	1日目
45,864円 ( 50,450円 )	1日目
53,088円 ( 58,397円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・重切削加工に対応したチップポケットにより高能率加工が可能
・最大切込 09サイズは9mm、12サイズは12mm

ご注意

カッタ本体には、チップは付属しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
