オーエスジー

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

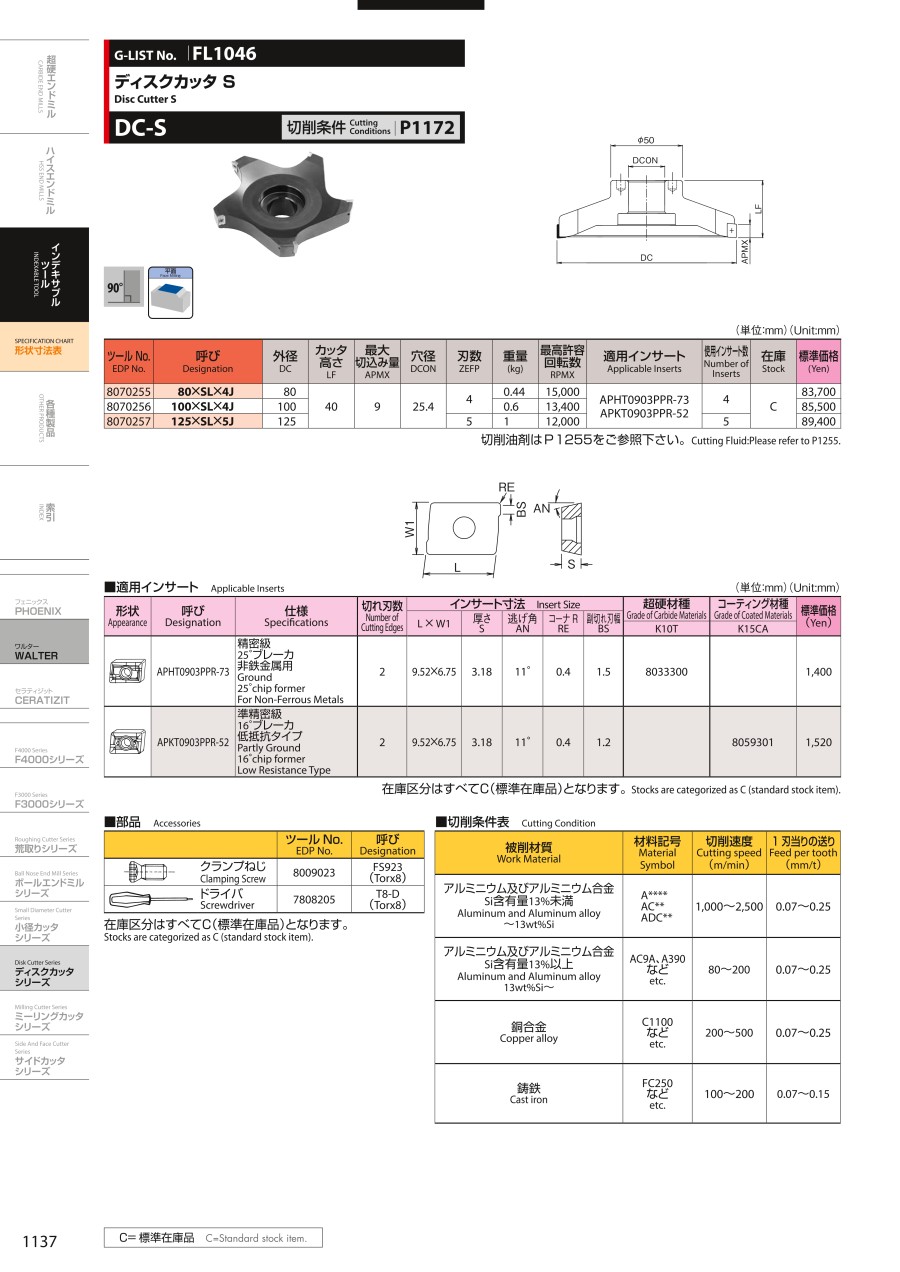

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 外形図

推奨切削条件

推奨切削条件表

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 推奨切削条件

選定サポート情報

適用インサート

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報1
DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報2
部品
DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報3
オイルホール付きクランプボルト（別売りオプション）
DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報4
ツール No.呼びG1
99632MBAH-M12M12
ディスクカッタ用 専用アーバ

BTタイプ

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報5

BT30

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報6

BT40

ツール No.呼びD1L1C1H1G1重量
（kg）
99640BT30-FMOA25.4-2925.4294619M120.6
99645BT40-FMOA25.4-4040501.4
HSKタイプ
DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報7

HSK40

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報8

HSK63

ツール No.呼びD1L1C1H1G1重量
（kg）
99634HSK40A-FMOA25.4-4925.4494619M120.6
99635HSK63A-FMOA25.4-5050501.2
NC5タイプ
DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報9

NC5-46

DC-S WALTER ディスクカッタシリーズ ディスクカッタＳ 選定サポート情報10

NC5-63

ツール No.呼びD1L1C1H1G1プルスタッド重量
（kg）
99636NC5-46-FMOA25.4-29A25.4294619M12PS-N46AE0.6
99638NC5-46-FMOA25.4-29BPS-123E
99637NC5-63-FMOA25.4-40A4050PS-N63AE1.6
99639NC5-63-FMOA25.4-40BPS-N63VE

注1） 上記NC5ホルダはプルスタッド組み付け状態にて出荷となります。（表中のプルスタッド型式をご確認下さい。）
ツールNo.欄グレー部分のものは廃番品です。

型番リスト

表示件数
  • 1
    • 型番
    DC-S-80XSLX4J
    DC-S-125XSLX5J

    外径Dc

    (φ)

    刃数

    (枚)

    ツ－ルNo.

    最高許容回転数

    (Max.rev)

    使用インサート数

    		最小発注数量
    80
    4
    8070255
    15,000
    4
    10個
    125
    5
    8070257
    12,000
    5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    67,953円
    ( 74,748円 )
    3日目
    72,425円
    ( 79,668円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・刃数：4～5
    ・カッタ高さ：40
    ・最大切込量：9
    ・穴径：25.4

    ご注意

    • カッタ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
