三菱マテリアル・DCGT-SMG・55°ひし形・ポジ・穴有・旋削チップ
- 通常単価(税別)
- 1,495円～1,933円
- 税込単価
- 1,645円～2,126円
スモールツール用モールデッドG級インサート（SMGブレーカ付き）。【特長】・外周研削を行うことにより、...
詳細を確認- 商品画像は代表例です。型番により、形状が異なる場合がございます。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
- 抜群の切りくず処理で自動盤の連続無人加工に最適。
- 外周研削（G級）を行うことにより、高精度加工に最適な刃先位置の再現性を実現。
G級インサート（SMGブレーカ付き）の特長
- 曲線切刃と突起形ブレーカとの組み合わせで良好な切りくず処理。
- 切れ味鋭いシャープエッジ。
切りくず処理の有効範囲グラフ
呼び記号にマイナス公差を示す「M」を表示
02M：R0.18mm（R0.15～R0.2mm）／04M：R0.38mm（R0.35～R0.4mm）
インサートラベル側面にR値を印字し、容易に識別が可能
インサートラベル側面の印字例
- 精密部品の加工条件に最適なブレーカ設計。
- 抜群の切りくず処理で、被削材への絡みつきを低減。
SMGブレーカの切りくず（左図）と他社研削形ブレーカ品（右図）の比較
切削条件
- 被削材：S20C（外径旋削）
- 切削速度：80m/min
- 切込み：0.5mm
- 送り：0.03mm/rev
- 不水溶性切削油剤
- 独自の曲線切れ刃により、抜群の切れ味を実現。
- インサート全周は研削仕上げ（G級精度）を行い、鋭利な刃先を実現。
SMGブレーカ：Rz=2.5μm（左グラフ）と他社研削形ブレーカ品：Rz=6.4μm（右グラフ）の比較
切削条件
- 被削材：SUM22（外径旋削）
- 切削速度：80m/min
- 切込み：0.1mm
- 送り：0.1mm/rev
- 不水溶性切削油剤
外形図
使用方法・使用事例
使用事例
G級インサート（SMGブレーカ付き）の使用例
DCGT11T302M-SMG（VP15TF）／切削材SUS304の結果
- SMGブレーカ（左図）加工数：600個
- 他社ブレーカ品（右図）加工数：450個
SMGブレーカは切りくず処理も良好で、寿命も1.5倍延長できた。
DCGT11T302M-SMG（VP15TF）／切削材SS400の結果
- SMGブレーカ（左図）
- 他社ブレーカ品（右図）
SMGブレーカは従来被削材に絡み付いていた切りくずを見事に分断した。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,495円 ( 1,645円 ) | 2日目 |
1,495円 ( 1,645円 ) | 2日目 |
1,603円 ( 1,763円 ) | 2日目 |
1,495円 ( 1,645円 ) | 2日目 |
1,603円 ( 1,763円 ) | 2日目 |
1,805円 ( 1,986円 ) | 2日目 |
1,805円 ( 1,986円 ) | 2日目 |
1,933円 ( 2,126円 ) | 4日目 |
1,805円 ( 1,986円 ) | 2日目 |
1,933円 ( 2,126円 ) | 2日目 |
詳細情報
基本情報
スモールツール用モールデッドG級インサート（SMGブレーカ付き）。
【特長】
・外周研削を行うことにより、高精度加工に最適な刃先位置の再現性を実現。
・ノーズR値はマイナス公差。
・55°菱形、ポジティブインサート、穴つき。
【用途】
・抜群の切屑処理で、自動盤の無人連続加工やマイナス公差指示が多い精密部品加工に最適。
ご注意
- 商品画像は代表例です。型番により、形状が異なる場合がございます。
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

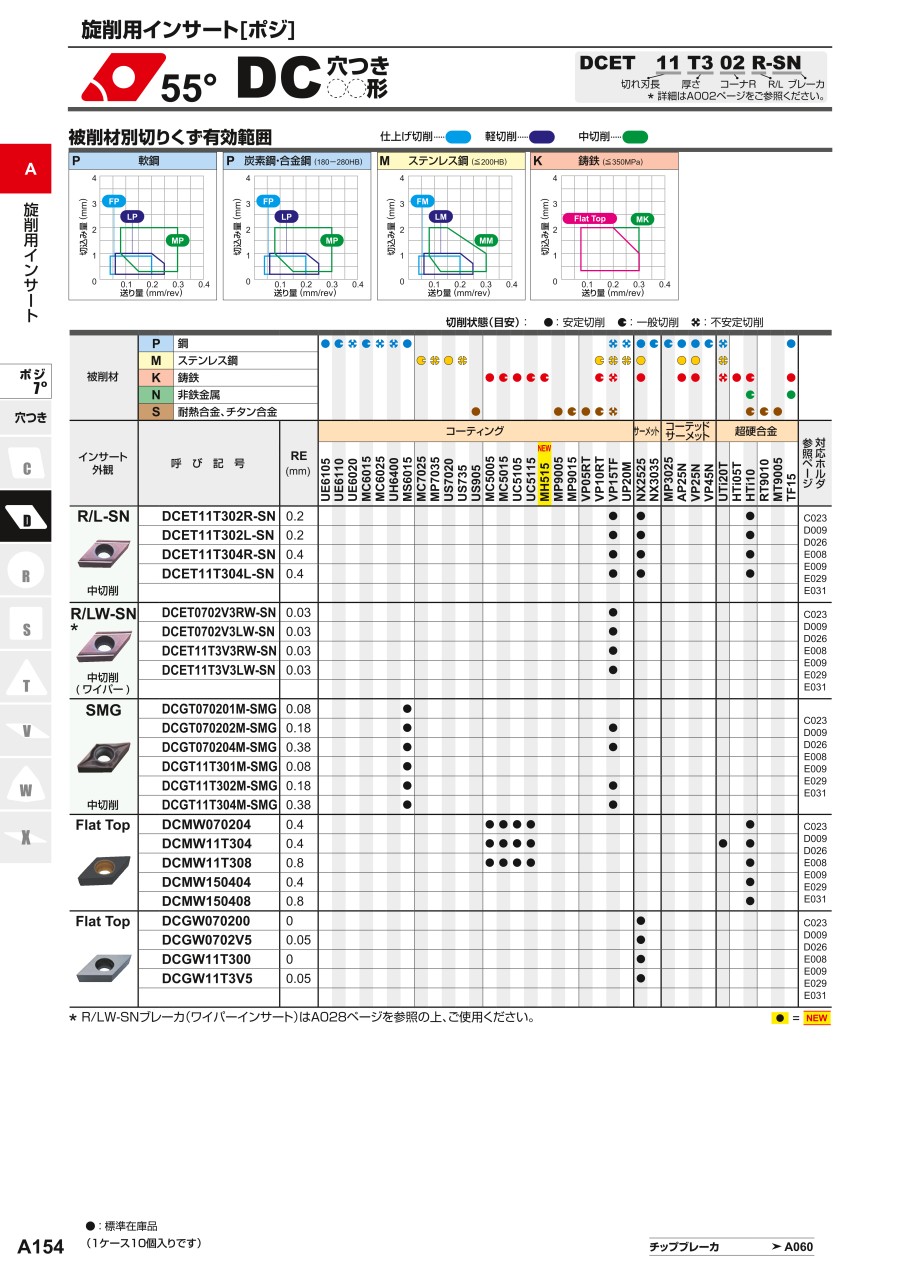

カタログ
