XEBEC 裏バリカッター

製品の基本仕様・特長

XEBEC裏バリカッターの特長

• 超微粒子超硬を使用し長寿命化を実現
• AlTiCrNコーティングを採用し、アルミ、一般鋼、難削材等、幅広い材質に対応
• 刃形状を最適化することで、切れ味を良くし、2次バリを抑制

XEBEC裏バリカッター用パスもご要望の方はこちら

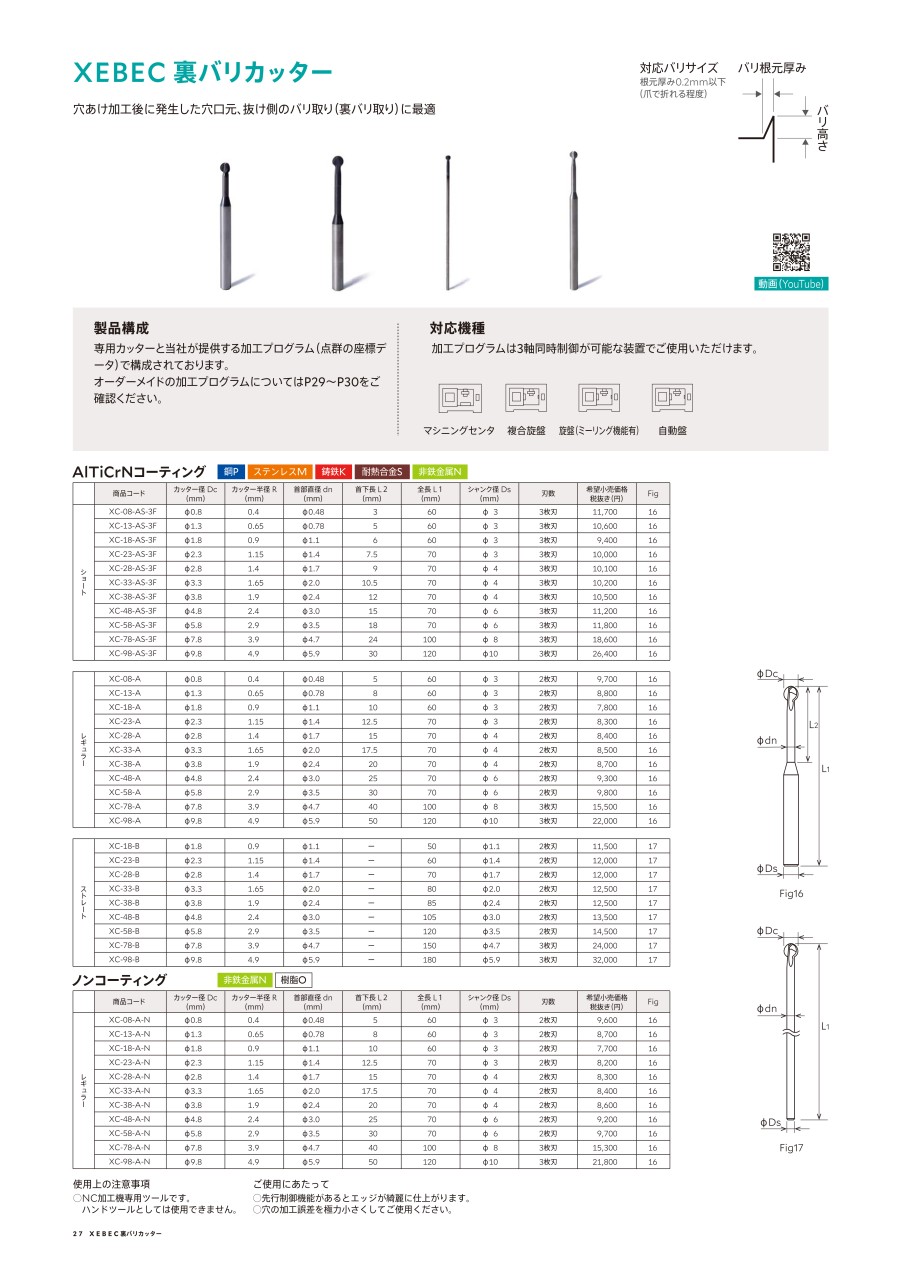

規格表

使用事例

業種カテゴリ	自動車部品 （カムシャフトの油穴）	自動車ミッション部品 （インプットシャフトの油穴）	自動車ミッション部品 （プーリの油穴）
材質	FCD	SCM	SCM
交差穴	Φ8×φ3	3×2	10.5×6
検討のきっかけ	ブラシでバリ取りをしていたが取りきれず、手直しが必要だった。	検査工程も含めてバリ取り関連の工数が多く、改善を模索していた。	裏バリ取りがネック工程でサイクルタイム短縮のため。
改善前のバリ取り方法	ナイロンブラシ＋手作業	ドリル＋リーマ、ブラシなど	裏バリ取りツール（割りピンタイプ）
改善結果	品質が安定し、手直し工程が削減できた。	1工程でバリがきれいに除去できるため、加工時間短縮と工具本数削減、検査工程の簡略化が図れた。	加工時間が3分の1になったうえ、寿命が長く工具費も削減できた。
カッター寿命	35,000穴	15,000穴	20,000穴
お客さまの声	面取りツールを最初に検討していましたが、きれいにバリが取れませんでした。本ツールで、品質の向上と、工程の自動化が同時に達成できました。	斜め穴もあるため既存バリ取りツールで適したものがなく、ドリルやリーマを何度も通し、 ブラシで仕上げる原始的なバリ取り作業でした。今では穴あけ後にカッターを挿入すればバリ取りが終わるため助かっています。 すぐに横展開し、複数のツールパスを購入しました。	ネック工程が改善されたことで生産性が大幅に向上しました。 形状に合わせたツールパスが提供されるため、導入のハードルも低く、横展開するワークを検討しています。

業種カテゴリ	自動車ミッション部品 （アウトプットシャフトの油穴）	自動車ミッション部品 （リダクションギアの油穴）	自動車エンジン部品 （インジェクタボディの油穴）
材質	SCM420	SCM	鉄系
交差穴	Φ12×φ3	5.5×3	Φ8×φ3
検討のきっかけ	安定してバリが取れなかったことと、サイクルタイム短縮のため。	能増のためにサイクルタイム削減箇所を模索した。	設計変更により交差穴の近くに立ち壁ができ、それに対応できる裏バリ取りツールがなかったため。
改善前のバリ取り方法	裏バリ取りツールやドリルやリーマー	XEBECブラシ内径・交差穴用	新規部品のため、使用ツールなし
改善結果	バリが安定して除去できるようになった上に、生産効率も上げることができた。	サイクルタイムの短縮と工具寿命の延長	-
カッター寿命	20,000穴	22,000穴	10,000穴
お客さまの声	今まで、他にやらなければいけない仕事が多く、バリ取り問題に着手できませんでした。しかしこの製品のおかげで、プログラム作成の手間がかからず、短時間で導入することができました。	今までもバリは除去できていましたが、1次加工穴へ工程を戻す必要がなくなったことと 寿命が延びて工具交換によるチョコ停が減少したことで全体的な加工時間が短縮されました。能増に寄与しています。	図面上面取り量が厳しかったがうまく取れています。他の穴で困ればすぐ使いたいです。立ち壁付近でも、干渉なくきれいにバリが取れています。

裏バリカッター&パス（加工プログラム）とは？

「XEBEC裏バリカッター&パス」は、バリ取り専用に開発したカッターとオーダーメイドの加工プログラム（点群の座標データ※別売）を両方使うことで穴バリ取りの自動化を実現するソリューションです。
2次バリの発生を抑制し、バリ取り後の加工幅が均一に仕上がる、高品質な穴バリ取り自動化を実現します。

特長

メリット

対応可能な穴形状

それぞれ穴あけ加工後に発生した穴口元のバリ、抜け側のバリ（裏バリ）に対応しています。

•

  穴口元のバリ

•

  抜け側のバリ（裏バリ）

• 裏バリカッター用パス（加工プログラム）の
  お見積もり・お申し込みはこちら

お申し込み先

パス（加工プログラム）のお見積もり、ご購入手順

【STEP1】 上記お申し込みボタンより「穴バリ取り無料診断」のメーカーページへ移動

【STEP2】 お客さまのご使用工作機タイプ、ご希望加工条件など、選択形式で簡単入力

※所要時間目安：5分～10分程度

■ご使用工作機を選択

■バリ取り穴箇所選択

■バリ取りタイプ選択

■各種穴サイズ指定

【STEP3】 診断結果を確認し、お見積もりフォームに記入。「同意する」にチェックを入れ、お申し込みへ。

※診断結果に訂正がある場合は【STEP1】から再度診断事項を入力ください。

■ご入力内容確認

※診断の結果、標準パスで対応できない場合、特注パスで対応できる可能性がございます。
下記お見積もり依頼フォームの内容を参考に診断結果下部の「バリ取り相談フォーム」にてお問い合わせください。

■必須ご記入事項について

■ミスミVONA 6桁お客さまコードの確認方法

ミスミVONAログイン後、ページ右上のご担当名にカーソルを合わせるとお客さまコードが表示されます。

【STEP4】 メーカーデータベースより生成されたパス（加工プログラム）の専用型番をミスミよりメールでご連絡。
 価格、納期をご確認いただき専用型番でご注文。

■配信メール例とミスミVONAご注文画面

【STEP5】 メーカーページよりダウンロード

ジーベックテクノロジーからダウンロード用URLとパスワードがメールで納品されます。
URLをクリックし、メーカーページよりダウンロードしてください。弊社へのご注文日より4日目出荷です。

■納品メール例
