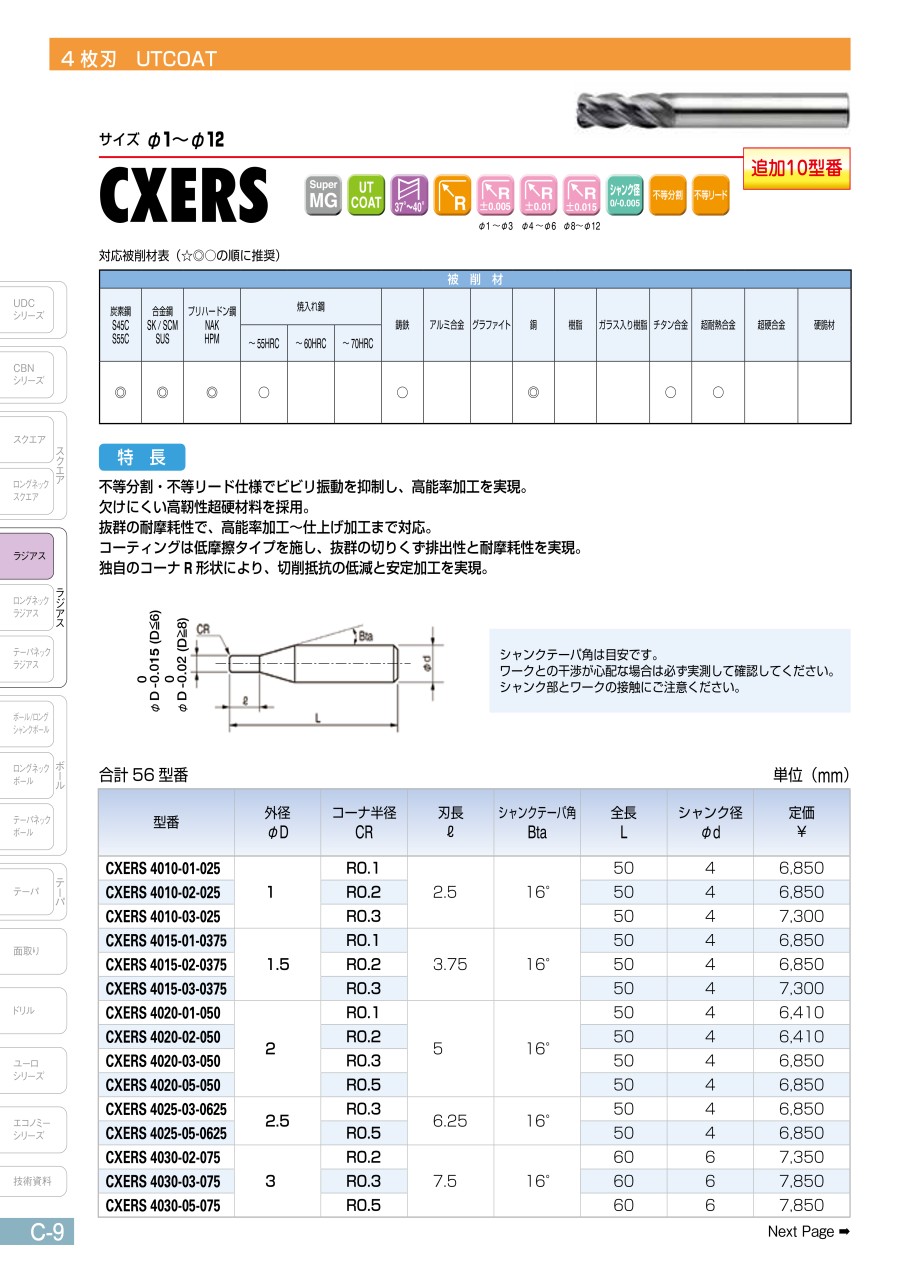

CXERS UTコート 4枚刃 ラジアスエンドミル

製品特長・仕様

不等分割・不等リード仕様でビビリ振動を抑制し、高能率加工を実現。
欠けにくい高靭性超硬材料を採用。
抜群の耐摩耗性で、高能率加工～仕上げ加工まで対応。
コーティングは低摩擦タイプを施し、抜群の切りくず排出性と耐摩耗性を実現。
独自のコーナR 形状により、切削抵抗の低減と安定加工を実現。

外形図

推奨切削条件

推奨切削条件表

側面切削

溝切削

切削条件時の注意

• ビビリが発生する場合は、回転速度と送り速度を同じ比率で下げてください。
• 突き出し長が最短となるチャッキング状態（溝切り上がり付近、シャンクテーパ付近のチャッキング）を想定した条件表です。
• 加工精度を要求される場合は、送り速度・切込み深さを減らしてください。
• 水溶性・油性切削油、オイルミスト、エアブローのいずれにおいても安定した加工が可能です。
• ステンレス鋼と銅の加工には水溶性もしくは油性切削油を推奨致します。

適用被削材

対応被削材表（☆◎○の順に推奨）

選定サポート情報

各種コーティング膜の特徴

☆◎○△の順に推奨

被削材別コーティング膜種の使い分け

注意・禁止事項

ユニマックス超硬エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。
超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

• 切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
• エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
• 工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
• 切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
• 振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
• 発火性の高い切削油の使用は避けてください。

ユニマックス超硬エンドミル再研磨時の注意

• 超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。
