タンガロイ・WNMG-FW・六角形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 769円～982円
- 税込単価
- 846円～1,080円
ネガタイプ旋削用ワイパーシリーズ。独自の円弧ワイパー形状が、優れた加工面品位を実現。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
高圧クーラントによる高能率可能
ワイパーインサートとTungTurn-Jetを組合わせることで、高速、高送り加工による超高能率加工、優れた加工面品位を実現。
ワイパー対応ホルダ
SW、FWチップブレーカは、指定の切れ刃形状のホルダを使用する事でワイパー効果が得られます。
高送り加工時には、ダブルクランプホルダのTuning Aシリーズを推奨します。
ワイパーインサートの使用上の注意点
コーナ半径加工、面取り加工
- ワイパー効果が得られない
- コーナ半径補正が必要
コーナ半径補正値
| コーナ半径 rε（mm） | 0.4 | 0.8 | 1.2 |
|---|---|---|---|
| 補正値（mm） | 0.28 | 0.60 | 0.96 |
正しく補正を行う事で、面取り加工・テーパ加工・スミR加工でもワイパー無しISOインサートとほぼ同形状が得られます。
外形図
仕上げ切削（ワイパー）／FW
適用被削材
選定サポート情報
切りくず処理範囲
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
867円 ( 954円 ) | 1日目 |
769円 ( 846円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
867円 ( 954円 ) | 1日目 |
769円 ( 846円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
948円 ( 1,043円 ) | 1日目 |
939円 ( 1,033円 ) | 1日目 |
895円 ( 985円 ) | 1日目 |
868円 ( 955円 ) | 1日目 |
946円 ( 1,041円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
895円 ( 985円 ) | 1日目 |
868円 ( 955円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
946円 ( 1,041円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |
982円 ( 1,080円 ) | 1日目 |

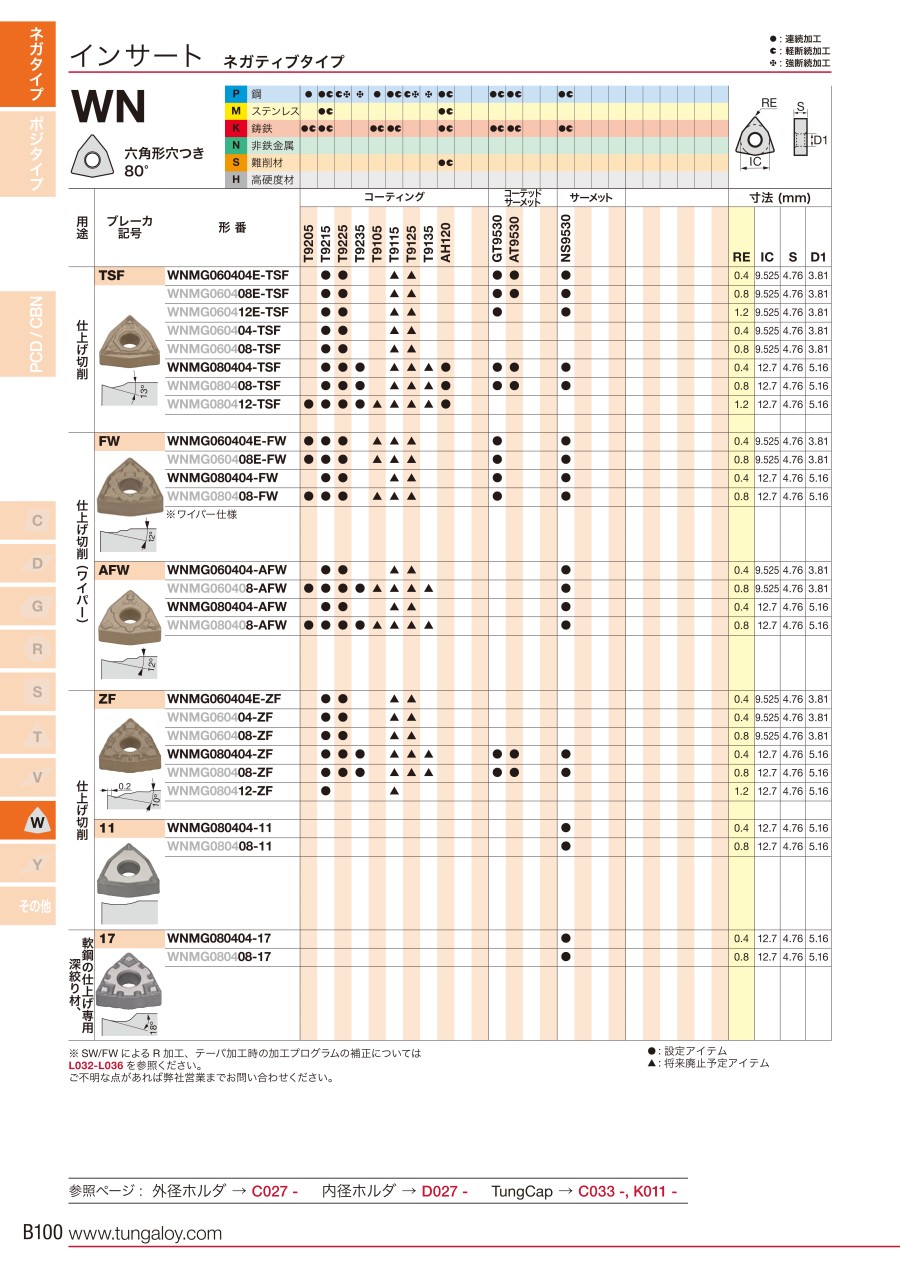

カタログ
