タンガロイ

TetraMini-Cut（テトラミニカット）用・外径ねじ切り用チップ

カタログ

通常単価(税別): 2,869円～3,607円

税込単価: 3,156円～3,968円

通常出荷日：1日目～2日目

高精度4コーナのチップ（旋削用）。【特長】・切れ刃強度が高く、自動盤、汎用旋盤どちらにも対応【用途】・...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

タンガロイ

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

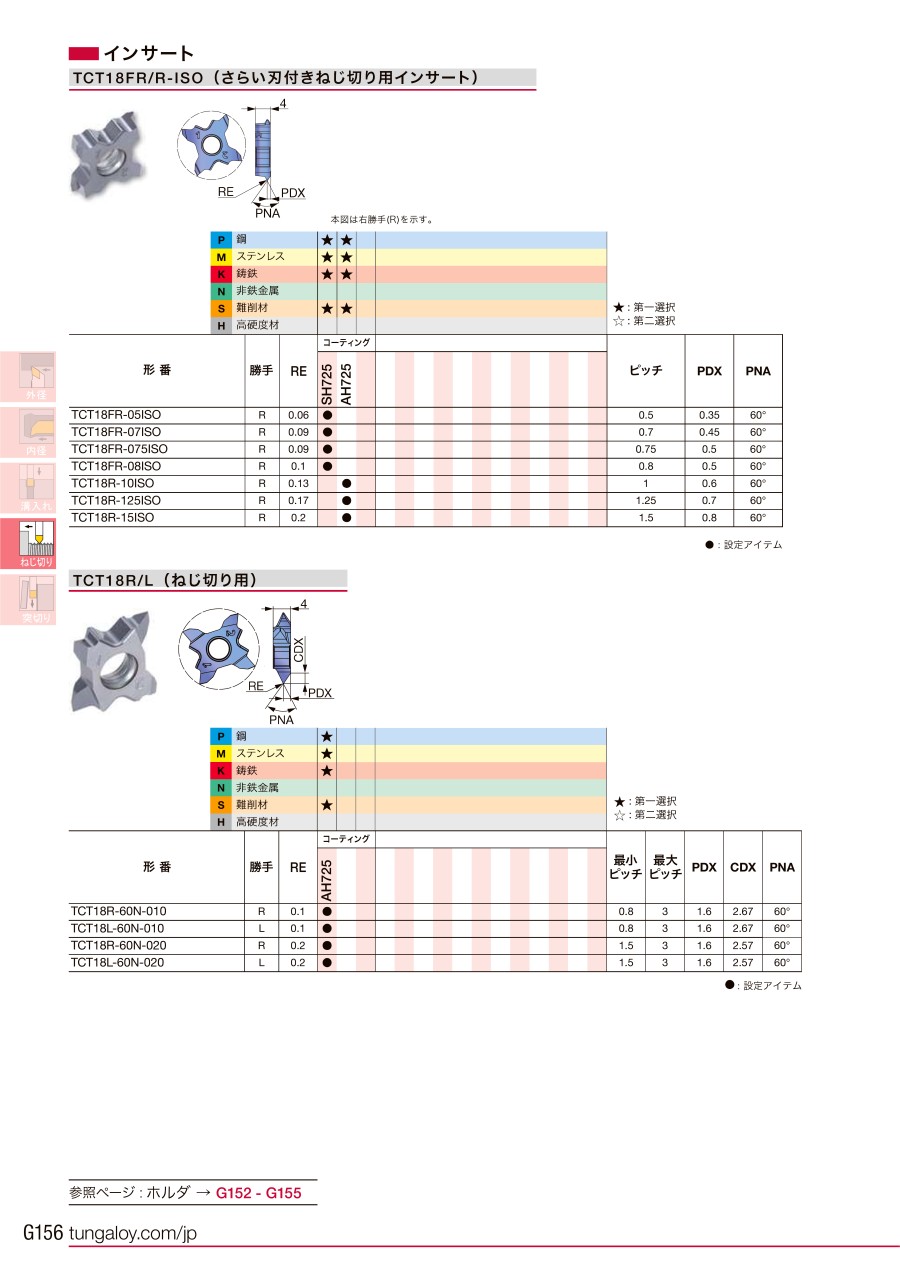

型番	HAND	RE	最小ピッチ	最大ピッチ	PDX	CDX	PNA
TCT18FR-60A-005-SH725	R	0.05	0.4	1	0.6	0.99	60°
TCT18FR-60A-010-SH725	R	0.10	1	2	1	1.63	60°
TCT18L-60N-010-AH725	R	0.1	0.8	3	1.6	2.67	60°
TCT18L-60N-020-AH725	L	0.1	0.8	3	1.6	2.67	60°
TCT18R-60N-010-AH725	R	0.2	1.5	3	1.6	2.57	60°
TCT18R-60N-020-AH725	L	0.2	1.5	3	1.6	2.57	60°
TCT18FR-05ISO-SH725	R	0.06	0.5	0.5	0.35	-	60°
TCT18FR-07ISO-SH725	R	0.09	0.7	0.7	0.45	-	60°
TCT18FR-075ISO-SH725	R	0.09	0.75	0.75	0.5	-	60°
TCT18FR-08ISO-SH725	R	0.1	0.8	0.8	0.5	-	60°
TCT18R-10ISO-AH725	R	0.13	1	1	0.6	-	60°
TCT18R-125ISO-AH725	R	0.17	1.25	1.25	0.7	-	60°
TCT18R-15ISO-AH725	R	0.2	1.5	1.5	0.8	-	60°

外形図

推奨切削条件

推奨切削条件表

TCT18R/L／TCT18FR（シャープエッジ）

タンガロイ・TetraMini-Cut（テトラミニカット）用・外径ねじ切り用チップ関連画像

選定サポート情報

外径溝入れ加工／TetraMini-Cut

タンガロイ・TetraMini-Cut（テトラミニカット）用・外径ねじ切り用チップ選定サポート

型番	CWN	CWX	H	B	LF	LH	HF	WF	HBH	インサート	トルク^*
STCR/L1010X18	0.33	3	10	10	120	18.5	10	10	4.5	TC^*18...	1.2
STCR/L1212F18	0.33	3	12	12	85	18.5	12	12	2.5	TC^*18...	1.2
STCR/L1212X18	0.33	3	12	12	120	18.5	12	12	2.5	TC^*18...	1.2
STCR/L1616X18	0.33	3	16	16	120	18.5	16	16	-	TC^*18...	1.2
STCR/L2020H18	0.33	3	20	20	100	18.5	20	20	-	TC^*18...	1.2
STCR/L2020X18	0.33	3	20	20	120	23.0	20	25	-	TC^*18...	1.2
STCR/L2525Z18	0.33	3	25	25	135	23.0	25	30	-	TC^*18...	1.2

右勝手のホルダ（STCR^***）には、右勝手のインサート（TC^*18R^***）を使用。
左勝手のホルダ（STCL^***）には、左勝手のインサート（TC^*18L^***）を使用。
^*トルク：推奨締付けトルク（N・m）

型番	CWN	CWX	H	B	LF	LH	HF	WF	HBL	HBH	インサート	トルク^*
STCR/L1212X18-CHP^***（1）	0.33	3	12	12	120	18.5	12	0／12	17.5	4	TC^*18...	1.2
STCR/L1212X18B-CHP^（1）	0.33	3	12	12	120	18.5	12	0／12	17.5	4	TC^*18...	1.2
STCR/L1616X18-CHP^（1）	0.33	3	16	16	120	18.5	16	0／16	-	-	TC^*18...	1.2

型番	CWN	CWX	H	B	LF	LH	HF	WF	HBL	HBH	インサート	トルク^*
STCR/L1212F18-CHP^***	0.33	3	12	12	85	18.5	12	0／12	17.5	4	TC^*18...	1.2
STCR/L1212F18B-CHP	0.33	3	12	12	85	18.5	12	0／12	17.5	4	TC^*18...	1.2

（1）この製品はDirectTungJetシステムに対応します。タンガロイレポート（TR432）を確認ください。
・右勝手のホルダ（STCR^***）には右勝手のインサート（TC^*18R^***）を、左勝手のホルダ（STCL^***）には左勝手のインサート（TC^*18L^***）をご使用ください。
^*トルク：推奨締付けトルク（N・m）
^***：将来新製品に置き換わる製品です。

型番	CWN	CWX	DCONMS	H	LF	LH	WB	WF	インサート	トルク^*
JS14H-STCL18	0.33	3	14	13	100	20	14	6	TC^*18R...	1.2
JS159F-STCL18	0.33	3	15.875	15	85	20	14	6	TC^*18R...	1.2
JS16F-STCL18	0.33	3	16	15	85	20	14	6	TC^*18R...	1.2
JS19G-STCL18	0.33	3	19.05	18	90	20	14	6	TC^*18R...	1.2
JS19X-STCL18	0.33	3	19.05	18	120	20	14	6	TC^*18R...	1.2
JS20G-STCL18	0.33	3	20	19	90	20	14	6	TC^*18R...	1.2
JS20X-STCL18	0.33	3	20	19	120	20	14	6	TC^*18R...	1.2
JS22X-STCL18	0.33	3	22	21	120	20	12.25	10	TC^*18R...	1.2
JS25H-STCL18	0.33	3	25	24	100	20	12.25	10	TC^*18R...	1.2
JS254X-STCL18	0.33	3	25.4	24	120	20	12.25	10	TC^*18R...	1.2

・左勝手のホルダ（STCL^***）には、右勝手のインサート（TC^*18R^***）を使用。
^*トルク：推奨締付けトルク（N・m）

型番リスト

表示件数

型番

TCT18FR-075ISO-SH7025

TCT18FR-075ISO-SH725

TCT18FR-60A-005-SH7025

TCT18FR-60A-005-SH725

TCT18FR-60A-010-SH7025

TCT18FR-60A-010-SH725

ねじ種類

ピッチ

山数

勝手

さらい刃有無

材種記号

適合ホルダ

CADデータ有無

(2Ｄ/3Ｄ)

コーナーR（ノーズR）

(mm)

最小発注数量

ISOメートル60°(M)	0.5	51	右	あり	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	-	0.06	5個
ISOメートル60°(M)	0.5	51	右	あり	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.06	5個
ISOメートル60°(M)	0.7	36	右	あり	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	-	0.09	5個
ISOメートル60°(M)	0.7	36	右	あり	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.09	5個
ISOメートル60°(M)	0.8	32	右	あり	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	-	0.1	5個
ISOメートル60°(M)	0.8	32	右	あり	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.1	5個
ISOメートル60°(M)	0.75	34	右	あり	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	-	0.09	5個
ISOメートル60°(M)	0.75	34	右	あり	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.09	5個
汎用60°	0.4～1	25～64	右	なし	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	-	0.05	5個
汎用60°	0.4～1	25～64	右	なし	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	2D/3D	0.05	5個
汎用60°	1～2	25～12	右	なし	SH7025	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	-	0.1	5個
汎用60°	1～2	25～12	右	なし	SH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	2D/3D	0.1	5個
汎用60°	0.8～3	8～32	左	なし	AH725	STCL-18、STCL1212-F18-CHP、STCL1212/1616-H/X18-CHP、STCL2020/2525-X/Z18-CHP、QC-STCL、QC-STCL-CHP、QC-STCL-Y、QC-STCL-Y-CHP、C-STCL-18-CHP	2D/3D	0.1	5個
汎用60°	1.5～3	8～16	左	なし	AH725	STCL-18、STCL1212-F18-CHP、STCL1212/1616-H/X18-CHP、STCL2020/2525-X/Z18-CHP、QC-STCL、QC-STCL-CHP、QC-STCL-Y、QC-STCL-Y-CHP、C-STCL-18-CHP	2D/3D	0.2	5個
ISOメートル60°(M)	1	25	右	あり	AH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.13	5個
ISOメートル60°(M)	1.5	17	右	あり	AH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.2	5個
汎用60°	0.8～3	8～32	右	なし	AH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	2D/3D	0.1	5個
汎用60°	1.5～3	8～16	右	なし	AH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP、QR12-STCL-CHP	2D/3D	0.2	5個
ISOメートル60°(M)	1.25	20	右	あり	AH725	STCR-18、JS-STCL18、STCR1212-F18-CHP、STCR1212/1616-H/X18-CHP、STCR2020/2525-X/Z18-CHP、QC-STCR、QC-STCR-CHP、QC-STCR-Y、QC-STCR-Y-CHP、C-STCR-18-CHP、C-STCFL-18-CHP	2D/3D	0.17	5個

通常単価(税別) (税込単価)	通常出荷日

3,169円 ( 3,486円 )	2日目
2,939円 ( 3,233円 )	1日目
3,169円 ( 3,486円 )	2日目
2,939円 ( 3,233円 )	1日目
3,169円 ( 3,486円 )	2日目
2,939円 ( 3,233円 )	1日目
3,169円 ( 3,486円 )	2日目
2,939円 ( 3,233円 )	1日目
3,607円 ( 3,968円 )	2日目
2,869円 ( 3,156円 )	1日目
3,169円 ( 3,486円 )	2日目
2,869円 ( 3,156円 )	1日目
2,869円 ( 3,156円 )	1日目
2,869円 ( 3,156円 )	1日目
2,939円 ( 3,233円 )	1日目
2,939円 ( 3,233円 )	1日目
3,298円 ( 3,628円 )	1日目
2,869円 ( 3,156円 )	1日目
2,939円 ( 3,233円 )	1日目

詳細情報

基本情報

基本情報

高精度4コーナのチップ（旋削用）。
【特長】
・切れ刃強度が高く、自動盤、汎用旋盤どちらにも対応
【用途】
・ねじ切り用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
タンガロイ・APIバットレスねじ・内径ねじ切りチップ
タンガロイ
タンガロイ・ねじ切り用インサート/シャープエッジ VGT10

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
