タンガロイ

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ
通常単価(税別)
623円～1,472円
税込単価
685円～1,619円
通常出荷日：1日目～2日目

仕上げ切削の基本ブレーカ。【特長】・切削抵抗が低く、摩耗に強い・仕上げ加工の切りくず処理に優れ、内径加...

詳細を確認
  • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

タンガロイ・TPMT-PS・三角形・ポジ・穴有・旋削チップ

タンガロイ

タンガロイ・TPMT-PS・三角形・ポジ・穴有・旋削チップ
通常価格(税別)： 623円 (税込価格：685円)

通常出荷日：在庫品1日目

よく一緒に見られています

タンガロイ・TPGT-W15・三角形・ポジ・穴有・旋削チップ

タンガロイ

タンガロイ・TPGT-W15・三角形・ポジ・穴有・旋削チップ
通常価格(税別)： 1,039円 (税込価格：1,143円)

通常出荷日：在庫品1日目

未確定：候補が44型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 製品特長・仕様1

T9205 & T9235 を加えたT9200 シリーズは、お客様に高能率加工をご提案致します

新被膜処理技術の採用により、高い靭性を備えたT9200 シリーズ

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 特長-1
タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 特長-2

優れた耐クレータ摩耗性

耐摩耗性強化Al2O3被膜

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 特長-3

優れた耐逃げ面摩耗性

T9200 シリーズは、圧倒的な耐逃げ面摩耗性を発揮！

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 特長-4

新被膜処理技術による優れた耐欠損性

タンガロイ社が独自に開発した被膜強靭化処理技術により、加工中に発生するクラックの進展を抑制し、安定加工を実現。

新技術による効果

新表面処理技術により、インサートの工具寿命を延長

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 特長-5

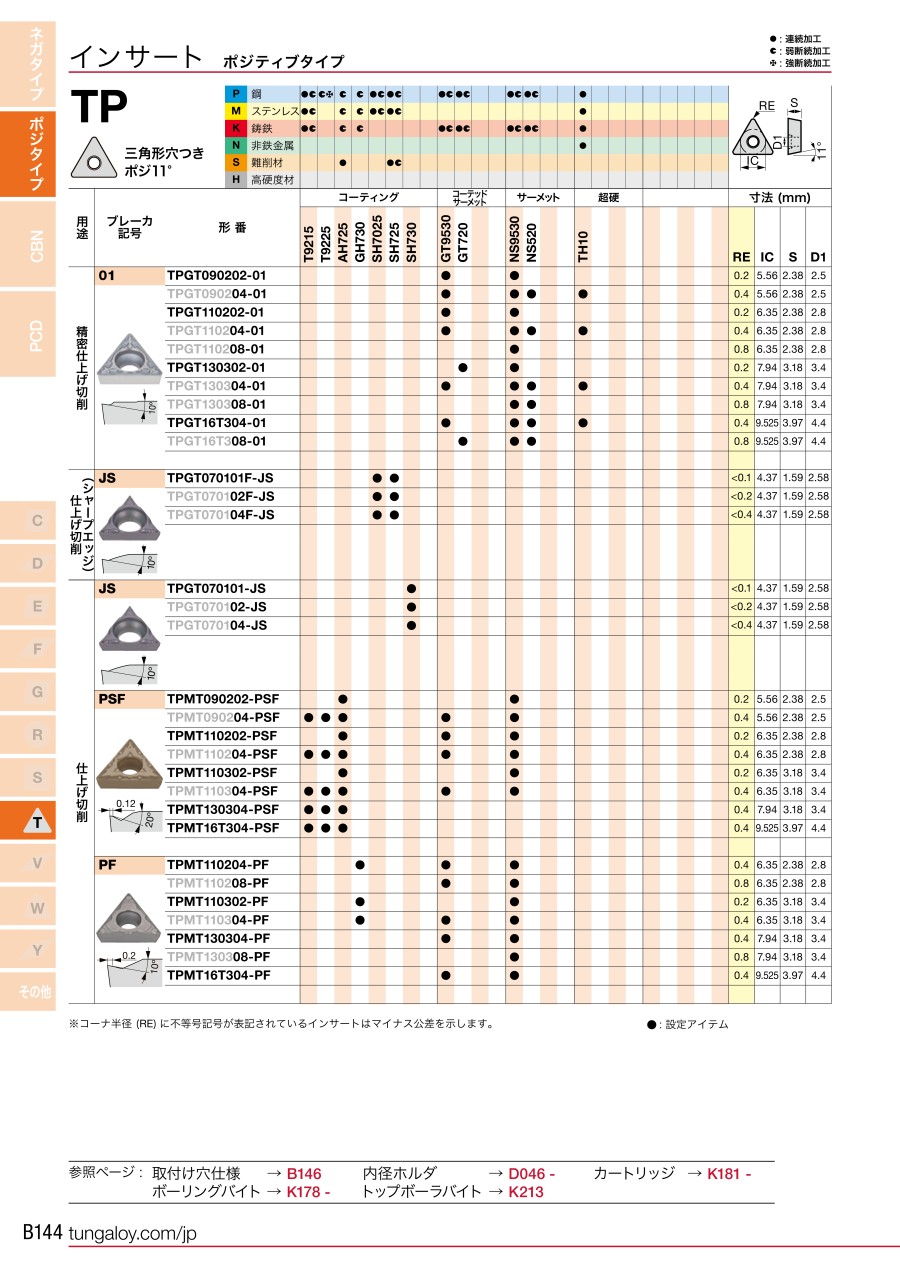

外形図

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 外形図1
タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 外形図2

仕上げ切削／PSF

推奨切削条件

推奨切削条件表

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 推奨切削条件1

*PMブレーカで、CCMT0602、DCMT0702タイプは切込みapが0.5-2.5となります。
ステンレス鋼：SUS304、SUS316など。

ポジティブタイプ

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 推奨切削条件表

適用被削材

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 推奨切削条件2

選定サポート情報

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 選定サポート1

切りくず処理範囲

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 選定サポート2

切削領域

タンガロイ・TPMT-PSF・三角形・ポジ・穴有・旋削チップ 切削領域
用途材種母材コーティング層
比重硬さ
（HRA）		抗折力
（GPa）		主構成厚さ
（μm）
PT920514.291.52.4微細等方柱状結晶 Ti 系化合物+ Al2O318
T921514.090.52.6微細等方柱状結晶 Ti 系化合物+ Al2O318
T922513.889.82.7微細等方柱状結晶 Ti 系化合物+ Al2O318
T923513.689.02.7微細等方柱状結晶 Ti 系化合物+ Al2O318

型番リスト

表示件数
  • 1
    • 型番
    TPMT090202-PSF-AH6225
    TPMT090202-PSF-AH725
    TPMT090202-PSF-AH8015
    TPMT090202-PSF-NS9530
    TPMT090204-PSF-AH6225
    TPMT090204-PSF-AH725
    TPMT090204-PSF-AH8015
    TPMT090204-PSF-GT9530
    TPMT090204-PSF-NS9530
    TPMT090204-PSF-T9215
    TPMT090204-PSF-T9225
    TPMT16T304-PSF-AH6225
    TPMT16T304-PSF-AH725
    TPMT16T304-PSF-AH8015
    TPMT16T304-PSF-T9215
    TPMT16T304-PSF-T9225
    TPMT110202-PSF-AH6225
    TPMT110202-PSF-AH725
    TPMT110202-PSF-AH8015
    TPMT110202-PSF-GT9530
    TPMT110202-PSF-NS9530
    TPMT110204-PSF-AH6225
    TPMT110204-PSF-AH725
    TPMT110204-PSF-AH8015
    TPMT110204-PSF-GT9530
    TPMT110204-PSF-NS9530
    TPMT110204-PSF-T9215
    TPMT110204-PSF-T9225
    TPMT110302-PSF-AH6225
    TPMT110302-PSF-AH725
    TPMT110302-PSF-AH8015
    TPMT110302-PSF-NS9530
    TPMT110304-PSF-AH6225
    TPMT110304-PSF-AH725
    TPMT110304-PSF-AH8015
    TPMT110304-PSF-GT9530
    TPMT110304-PSF-NS9530
    TPMT110304-PSF-T9215
    TPMT110304-PSF-T9225
    TPMT130304-PSF-AH6225
    TPMT130304-PSF-AH725
    TPMT130304-PSF-AH8015
    TPMT130304-PSF-T9215
    TPMT130304-PSF-T9225

    被削材

    用途

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    厚さ

    材種記号

    CADデータ有無

    (2D/3D)

    		RoHS?最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.2
    超硬
    PVDコーティング
    連続
    09
    02（2.38）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    連続
    09
    02（2.38）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    軽断続
    09
    02（2.38）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.2
    サーメット
    ノンコート
    連続
    09
    02（2.38）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.4
    超硬
    PVDコーティング
    連続
    09
    02（2.38）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    連続
    09
    02（2.38）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    軽断続
    09
    02（2.38）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    PVDコーティング
    連続
    09
    02（2.38）
    GT9530
    2D/3D
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    ノンコート
    連続
    09
    02（2.38）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    連続
    09
    02（2.38）
    T9215
    -
    -
    10個
    P（鋼）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    軽断続
    09
    02（2.38）
    T9225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.4
    超硬
    PVDコーティング
    連続
    16
    T3（3.97）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    連続
    16
    T3（3.97）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    軽断続
    16
    T3（3.97）
    AH8015
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    連続
    16
    T3（3.97）
    T9215
    -
    -
    10個
    P（鋼）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    T3（3.97）
    T9225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.2
    超硬
    PVDコーティング
    連続
    11
    02（2.38）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    連続
    11
    02（2.38）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    軽断続
    11
    02（2.38）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.2
    サーメット
    PVDコーティング
    連続
    11
    02（2.38）
    GT9530
    2D/3D
    10
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.2
    サーメット
    ノンコート
    連続
    11
    02（2.38）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.4
    超硬
    PVDコーティング
    連続
    11
    02（2.38）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    連続
    11
    02（2.38）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    軽断続
    11
    02（2.38）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    PVDコーティング
    連続
    11
    02（2.38）
    GT9530
    2D/3D
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    ノンコート
    連続
    11
    02（2.38）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    連続
    11
    02（2.38）
    T9215
    -
    -
    10個
    P（鋼）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    02（2.38）
    T9225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.2
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.2
    超硬
    PVDコーティング
    軽断続
    11
    03（3.18）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.2
    サーメット
    ノンコート
    連続
    11
    03（3.18）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.4
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    軽断続
    11
    03（3.18）
    AH8015
    -
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    PVDコーティング
    連続
    11
    03（3.18）
    GT9530
    2D/3D
    -
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    サーメット
    ノンコート
    連続
    11
    03（3.18）
    NS9530
    2D/3D
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    T9215
    2D/3D
    -
    10個
    P（鋼）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    T9225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    仕上げ～軽切削
    0.4
    超硬
    PVDコーティング
    連続
    13
    03（3.18）
    AH6225
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    連続
    13
    03（3.18）
    AH725
    2D
    -
    10個
    M（ステンレス鋼）[○] / S（耐熱合金・チタン合金）[○]
    仕上げ切削
    0.4
    超硬
    PVDコーティング
    軽断続
    13
    03（3.18）
    AH8015
    -
    -
    10個
    P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    連続
    13
    03（3.18）
    T9215
    -
    -
    10個
    P（鋼）[○]
    仕上げ切削
    0.4
    超硬
    CVDコーティング
    軽断続
    13
    03（3.18）
    T9225
    -
    -
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    623円
    ( 685円 )
    1日目
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    805円
    ( 886円 )
    1日目
    623円
    ( 685円 )
    1日目
    867円
    ( 954円 )
    1日目
    867円
    ( 954円 )
    1日目
    1,472円
    ( 1,619円 )
    2日目
    1,332円
    ( 1,465円 )
    1日目
    1,472円
    ( 1,619円 )
    2日目
    1,333円
    ( 1,466円 )
    1日目
    1,369円
    ( 1,506円 )
    1日目
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    805円
    ( 886円 )
    1日目
    713円
    ( 784円 )
    1日目
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    805円
    ( 886円 )
    1日目
    623円
    ( 685円 )
    1日目
    867円
    ( 954円 )
    1日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    623円
    ( 685円 )
    1日目
    882円
    ( 970円 )
    2日目
    867円
    ( 954円 )
    1日目
    882円
    ( 970円 )
    2日目
    805円
    ( 886円 )
    1日目
    623円
    ( 685円 )
    1日目
    867円
    ( 954円 )
    1日目
    867円
    ( 954円 )
    1日目
    1,101円
    ( 1,211円 )
    2日目
    1,006円
    ( 1,107円 )
    1日目
    1,101円
    ( 1,211円 )
    2日目
    1,126円
    ( 1,239円 )
    1日目
    1,029円
    ( 1,132円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    仕上げ切削の基本ブレーカ。
    【特長】
    ・切削抵抗が低く、摩耗に強い
    ・仕上げ加工の切りくず処理に優れ、内径加工の切りくず絡みを解消
    【材種特長】
    ・『T9215』鋼旋削加工において倍速切削を可能にする次世代CVD材種
    ・『AH6225』ステンレス鋼加工第一推奨材種。あらゆる加工形態に適用可能な高汎用性材種
    ・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計。耐熱合金の汎用加工における第一推奨材種。ねじ切り加工用第一推奨材種

    ご注意

    • 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
