タンガロイ・SNGA・四角形・ネガ・穴有・旋削チップ

カタログ

通常単価(税別): 804円～1,899円

税込単価: 884円～2,089円

通常出荷日：1日目

G級のブレーカなし正方形インサート。【仕様】・形状：正方形穴つき90°・ネガ：0°・フラットトップ形【...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

経済的な焼入れ鋼の連続加工を実現するセラミックインサート

LX10
均一な微粒アルミナ- TiC を強固に焼結

高硬度・低摩擦係数
→耐摩耗性に優れる
微粒材種セラミック材種
→良好な仕上げ面が得られる

LX10 組織

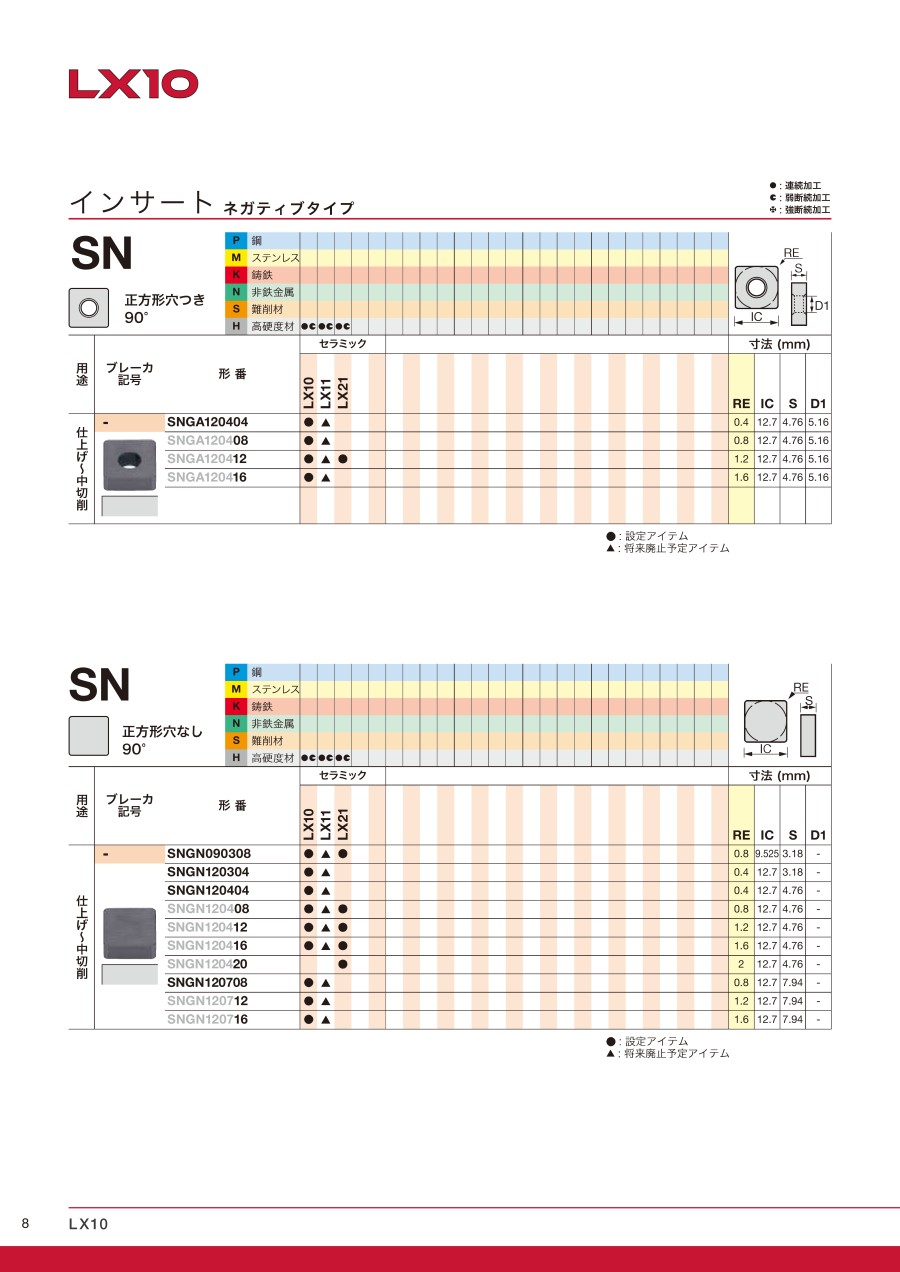

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

焼入れ鋼加工における適応領域

中速連続加工に適する
中仕上げ加工までの切込みに対応でき、< Rz 6.3 μm の面粗度がえられる
55 HRC 未満の焼き入れ鋼加工ではCBN よりも耐摩耗性に優れる

型番リスト

表示件数

型番

被削材

コーナーR（ノーズR）

(mm)

材種（母材）

コーティング

切れ刃長

厚さ

材種記号

トラスココード

CADデータ有無

(2D/3D)

最小発注数量

P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	0.4	超硬	ノンコート	09	03（3.18）	TH10	-	2D	10個
P（鋼）[○] / K（鋳鉄）[○]	0.4	サーメット	PVDコーティング	12	04（4.76）	GT720	345-0830	2D	10個
H（高硬度材）[○]	0.4	セラミック	ノンコート	12	04（4.76）	LX10	-	-	10個
H（高硬度材）[○]	0.4	セラミック	ノンコート	12	04（4.76）	LX11	825-3763	2D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	0.4	超硬	ノンコート	12	04（4.76）	TH10	706-1951	2D	10個
K（鋳鉄）[○]	0.8	セラミック	ノンコート	12	04（4.76）	FX105	825-3765	2D	10個
H（高硬度材）[○]	0.8	セラミック	ノンコート	12	04（4.76）	LX10	-	-	10個
H（高硬度材）[○]	0.8	セラミック	ノンコート	12	04（4.76）	LX11	825-3766	2D	10個
P（鋼）[○] / K（鋳鉄）[○]	0.8	サーメット	ノンコート	12	04（4.76）	NS520	706-1960	2D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	0.8	超硬	ノンコート	12	04（4.76）	TH10	345-0864	2D	10個
K（鋳鉄）[○]	1.2	セラミック	ノンコート	12	04（4.76）	FX105	825-3768	2D	10個
H（高硬度材）[○]	1.2	セラミック	ノンコート	12	04（4.76）	LX10	-	-	10個
H（高硬度材）[○]	1.2	セラミック	ノンコート	12	04（4.76）	LX11	825-3769	2D	10個
K（鋳鉄）[○]	1.2	セラミック	ノンコート	12	04（4.76）	LX21	825-4076	2D	10個
P（鋼）[○] / M（ステンレス鋼）[○] / K（鋳鉄）[○] / N（非鉄金属）[○]	1.2	超硬	ノンコート	12	04（4.76）	TH10	706-1978	2D	10個
K（鋳鉄）[○]	1.6	セラミック	ノンコート	12	04（4.76）	FX105	825-3771	2D	10個
H（高硬度材）[○]	1.6	セラミック	ノンコート	12	04（4.76）	LX10	-	-	10個
H（高硬度材）[○]	1.6	セラミック	ノンコート	12	04（4.76）	LX11	825-3772	2D	10個

通常単価(税別) (税込単価)	通常出荷日

1,078円 ( 1,186円 )	1日目
1,752円 ( 1,927円 )	1日目
804円 ( 884円 )	1日目
1,899円 ( 2,089円 )	1日目
1,791円 ( 1,970円 )	1日目
1,899円 ( 2,089円 )	1日目
804円 ( 884円 )	1日目
1,899円 ( 2,089円 )	1日目
1,645円 ( 1,810円 )	1日目
1,774円 ( 1,951円 )	1日目
1,899円 ( 2,089円 )	1日目
804円 ( 884円 )	1日目
1,899円 ( 2,089円 )	1日目
1,063円 ( 1,169円 )	1日目
1,774円 ( 1,951円 )	1日目
1,899円 ( 2,089円 )	1日目
804円 ( 884円 )	1日目
1,899円 ( 2,089円 )	1日目

詳細情報

基本情報

基本情報

G級のブレーカなし正方形インサート。
【仕様】
・形状：正方形穴つき90°
・ネガ：0°
・フラットトップ形
【材種特長】
・『LX10』は経済的な焼入れ鋼の連続加工を実現するセラミックインサート
【用途】
・『TH10』の被削材：鋼、ステンレス鋼、鋳鉄、非鉄金属
・『LX21/FX105』の被削材：鋳鉄
・『NS520/GT720』の被削材：鋼、鋳鉄
・『LX10/LX11』の被削材：高硬度材
・外径、内径用
・仕上げ～中切削用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
三菱マテリアル・DNMG-GH・55°ひし形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・2QP-VNGM-HS・35°ひし形・ネガ・穴有・旋削チップ
タンガロイ
タンガロイ・CBN・3QP-TNGM-HP・三角形・ネガ・穴有・旋削チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
