タンガロイ 溝入れなど加工用チップ DGIM/DGIS/DTI/DTX
- 通常単価(税別)
- 1,492円～4,661円
- 税込単価
- 1,641円～5,127円
旋削用2コーナインサート。【特長】・高送りでも優れた加工面品位を実現し、幅広いワーク形状や加工条件に対...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
DTI形（2コーナ）
- 内径用
- 突起タイプのチップブレーカで切りくずを拘束、折断
- 研削級&型押しインサートを設定
- CW=3-8mm
使用の目安
送りの目安
DTX形（2コーナ）
- 多機能タイプ
- 低抵抗と刃先強度を両立
- 外・内径、端面の溝入れまでこなす多機能インサート
- CW=3-6mm
使用の目安
送りの目安
DGIM形（2コーナ）
- 溝幅2mm専用（汎用）
- スムーズな切りくず処理性
- 適度なランド幅を持ち耐欠損性に優れる鋼、ステンレス鋼加工用汎用インサート
- CW=2mm
送りの目安
DGIS形（2コーナ）
- 溝幅2mm専用（低抵抗）
- 低抵抗
- 独特なランド形状で優れた切れ味を持つ軟鋼、ステンレス鋼加工に最適
- CW=2mm
送りの目安
最新材種を標準設定
AH7025
T9200 SERIES

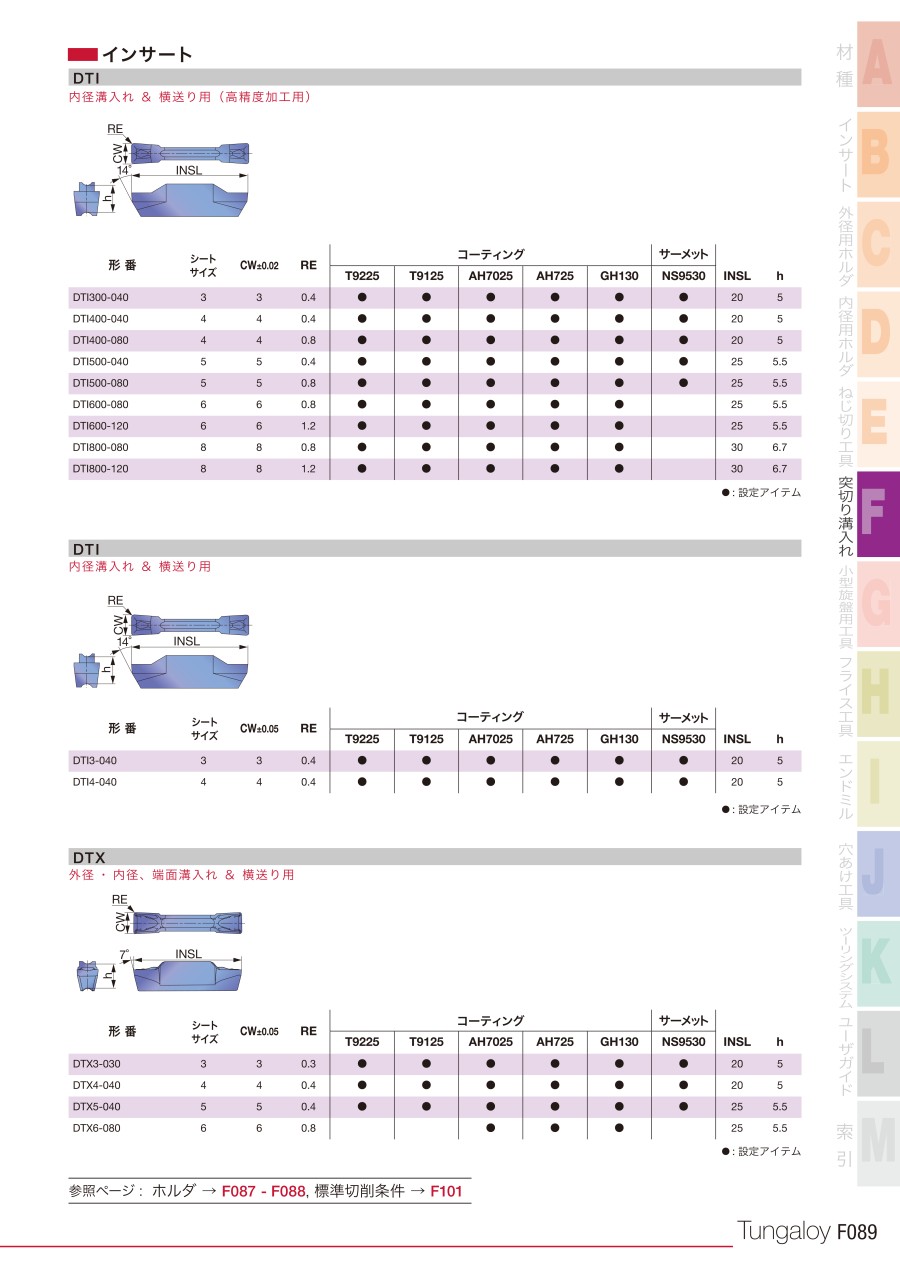

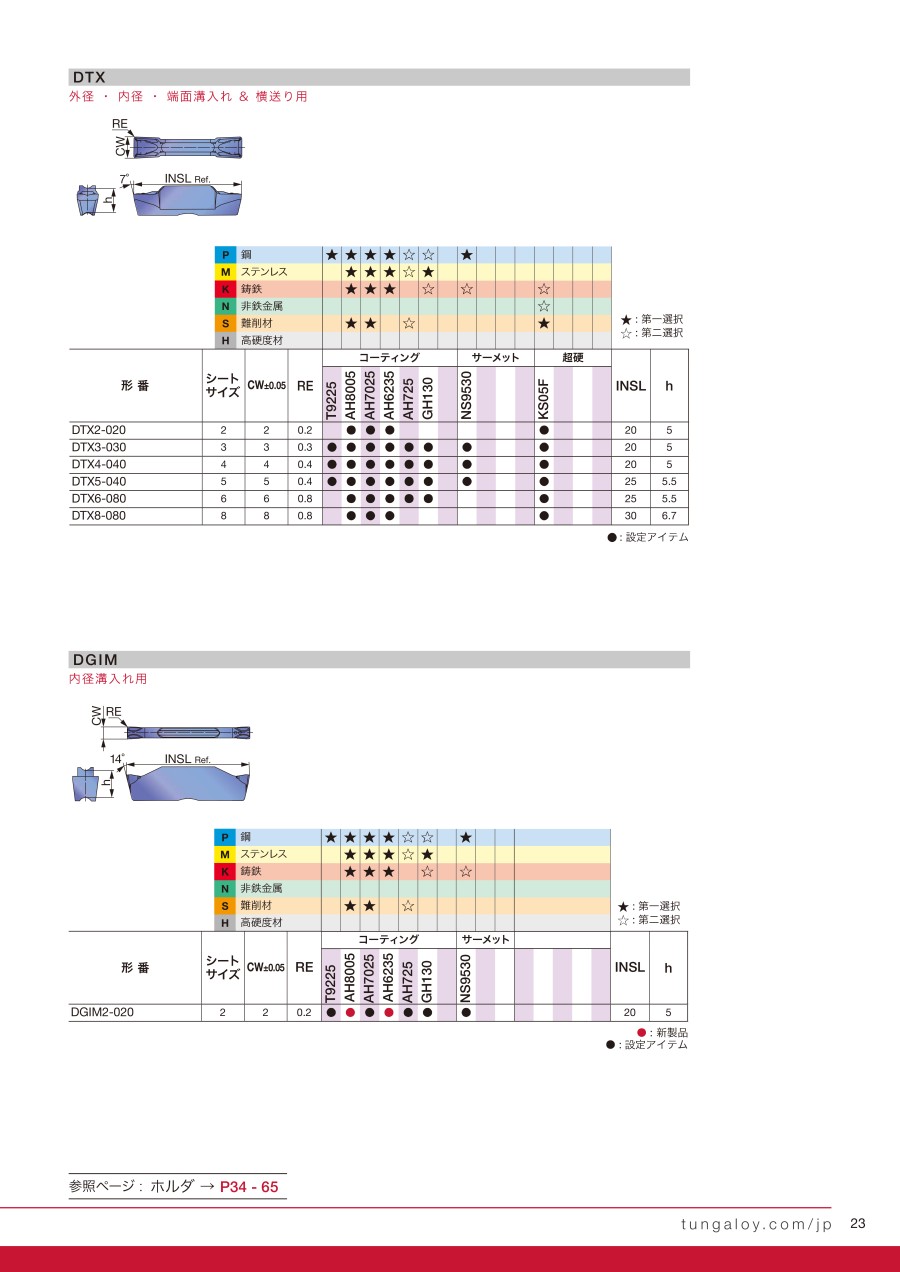

外形図
DTI
DTX
DGIM
DGIS
推奨切削条件
推奨切削条件表
適用被削材
選定サポート情報
内径溝入れ、旋削用バイト
本図は右勝手（R）を示す。
インサート：
シートサイズ 2：DGIM、DGIS
| 形番 | CW | DMIN | シートサイズ | CDX | DCONMS | H | LF（1） | LH | WF | インサート | トルク* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CTIR／L16-2T08-D250 | 2 | 25 | 2 | 8 | 16 | 14 | 125 | - | 16.5 | DGIM...、DGIS... | 5 |
| CTIR／L20-2T06-D250 | 2 | 25 | 2 | 6 | 20 | 18 | 160 | 40 | 15.8 | DGIM...、DGIS... | 5 |
| CTIR／L20-3T06-D250 | 3 | 25 | 3 | 6 | 20 | 18 | 160 | 40 | 15.8 | DTI...、DTX... | 5 |
| CTIR／L25-3T05-D250 | 3 | 25 | 3 | 5.1 | 25 | 23 | 200 | 40 | 17.5 | DTI...、DTX... | 5 |
| CTIR／L25-3T08-D320 | 3 | 32 | 3 | 8 | 25 | 23 | 200 | 40 | 21.5 | DTI...、DTX... | 5 |
| CTIR／L32-3T10-D400 | 3 | 40 | 3 | 10 | 32 | 30 | 250 | 60 | 27 | DTI...、DTX... | 5 |
| CTIR／L20-4T06-D250 | 4 | 25 | 4 | 6 | 20 | 18 | 160 | 40 | 15.8 | DTI...、DTX... | 5 |
| CTIR／L25-4T08-D320 | 4 | 32 | 4 | 8 | 25 | 23 | 200 | 40 | 21.5 | DTI...、DTX... | 5 |
| CTIR／L32-4T04-D310 | 4 | 31 | 4 | 4 | 32 | 30 | 250 | 60 | 20.8 | DTI...、DTX... | 5 |
| CTIR／L32-4T10-D400 | 4 | 40 | 4 | 10 | 32 | 30 | 250 | 60 | 27 | DTI...、DTX... | 5 |
| CTIR／L25-5T05-D310 | 5 | 31 | 5 | 5 | 25 | 23 | 200 | 60 | 17.3 | DTI...、DTX... | 8.5 |
| CTIR／L32-5T10-D400 | 5 | 40 | 5 | 10 | 32 | 30 | 250 | 60 | 27 | DTI...、DTX... | 8.5 |
| CTIR／L32-6T04-D310 | 6 | 31 | 6 | 4 | 32 | 30 | 250 | 60 | 20.8 | DTI...、DTX... | 8.5 |
| CTIR／L32-6T10-D400 | 6 | 40 | 6 | 10 | 32 | 30 | 250 | 60 | 27 | DTI...、DTX... | 8.5 |
| CTIR／L32-8T05-D370 | 8 | 37 | 8 | 5 | 32 | 30 | 250 | 60 | 21.3 | DTI...、DTX... | 8.5 |
| CTIR／L40-8T05-D420 | 8 | 42 | 8 | 5.8 | 40 | 38 | 300 | 65 | 25.8 | DTI...、DTX... | 8.5 |
（1）上記表中のLF値は同表の溝幅（CW）インサートを取り付けた際の寸法です。
*トルク：推奨締付けトルク（N・m）
部品
上記のインサート以外を使用した場合
| インサート | 溝幅 CW | 最小加工径 DMIN |
|---|---|---|
| DGM／DGS／SGN／DGL／DTM | 3 | 50 |
| DGM／DGS／SGN／DTM／DGL | 4 | 50 |
| DGM／DGS／DTM／DGL | 5 | 60 |
| DGM／DGS／DTM／DGL | 6 | 60 |
| DGM／DGS／DTM | 8 | 70 |
| DTE／DGG | 3 | 40 |
| DTE／DGG | 4 | 40 |
| DTE／DGG | 5 | 50 |
| DTE／DGG | 6 | 50 |
| DTE／DGG | 8 | 62 |
| DTR | 3 | 38 |
| DTR | 4 | 38 |
| DTR | 5 | 43 |
| DTR | 6 | 46 |
| DTR | 8 | 56 |
材種
| 材種 | 母材 | コーティング層 | 特長 | ||
|---|---|---|---|---|---|
| 比重 | 硬さ | 主構成 | 厚さ（μm） | ||
| AH7025 | 14.4 | 91.3 HRA | （AI,Ti）N | 3.5 | 多くの被削材に対応できる汎用第一推奨材種 極めて優れた耐摩耗性と高い靭性 |
| AH725 | 14.4 | 91.5 HRA | （Ti,AI）N | 2 | 耐摩耗性と耐欠損性のバランスに優れた材種 |
| T515 | 14.8 | 91.5 HRA | TiCN + Al2O3 | 16 | 高速加工でも優れた耐摩耗性を実現 鋳鉄の荒加工における第一推奨材種 |
| T9225 | 13.8 | 89.8 HRA | 微細等方柱状結晶 Ti系化合物+Al2O3 | 18 | 高速加工において、優れた耐摩耗性を発揮 耐チッピング性が飛躍的に向上 |
| T9125 | 13.7 | 90.0 HRA | TiCN + Al2O3 | 16 | 耐チッピング性を飛躍的に向上させ、寿命の安定化に優れる |
| NS9530 | 6.8 | 91.7 HRA | - | - | 驚異的な耐欠損性と優れた耐摩耗性を兼ね備えた汎用材種 |
| GH130 | 14.1 | 89.5 HRA | TiCNO | 3 | 高靭性で耐欠損性に優れた、断続、荒加工用 |
| AH905 | 15.0 | 93.0 HRA | （AI,Ti）N | 1.5 | 特殊専用コーティング膜により、刃先の耐凝着性および耐摩耗性を向上 |
| TH10 | 14.7 | 92.0 HRA | - | - | 優れた耐摩耗性と靭性を兼ね備えた超硬材種 |
| KS05F | 15.0 | 93.0 HRA | - | - | 優れた耐摩耗性と耐欠損性を耐溶着性を兼ね備えた超硬材種 |
| BX360 | - | 3200 - 3400 Hv | - | - | 焼入れ鋼加工で耐摩耗性と耐欠損性のバランスに優れた材種 |
インサート適応領域
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,516円 ( 2,768円 ) | 2日目 |
2,574円 ( 2,831円 ) | 1日目 |
2,285円 ( 2,514円 ) | 1日目 |
2,516円 ( 2,768円 ) | 2日目 |
2,285円 ( 2,514円 ) | 1日目 |
1,708円 ( 1,879円 ) | 1日目 |
2,332円 ( 2,565円 ) | 1日目 |
2,516円 ( 2,768円 ) | 2日目 |
2,261円 ( 2,487円 ) | 1日目 |
2,285円 ( 2,514円 ) | 1日目 |
2,516円 ( 2,768円 ) | 2日目 |
2,285円 ( 2,514円 ) | 1日目 |
1,692円 ( 1,861円 ) | 1日目 |
2,332円 ( 2,565円 ) | 1日目 |
2,216円 ( 2,438円 ) | 2日目 |
2,028円 ( 2,231円 ) | 1日目 |
2,216円 ( 2,438円 ) | 2日目 |
2,008円 ( 2,209円 ) | 1日目 |
1,492円 ( 1,641円 ) | 1日目 |
2,336円 ( 2,570円 ) | 2日目 |
2,336円 ( 2,570円 ) | 2日目 |
1,567円 ( 1,724円 ) | 1日目 |
3,405円 ( 3,746円 ) | 2日目 |
3,405円 ( 3,746円 ) | 2日目 |
3,077円 ( 3,385円 ) | 1日目 |
2,269円 ( 2,496円 ) | 1日目 |
3,593円 ( 3,952円 ) | 2日目 |
3,257円 ( 3,583円 ) | 1日目 |
3,593円 ( 3,952円 ) | 2日目 |
3,257円 ( 3,583円 ) | 1日目 |
2,404円 ( 2,644円 ) | 1日目 |
3,593円 ( 3,952円 ) | 2日目 |
3,257円 ( 3,583円 ) | 1日目 |
3,593円 ( 3,952円 ) | 2日目 |
3,257円 ( 3,583円 ) | 1日目 |
2,404円 ( 2,644円 ) | 1日目 |
3,945円 ( 4,340円 ) | 2日目 |
3,571円 ( 3,928円 ) | 1日目 |
3,945円 ( 4,340円 ) | 2日目 |
3,571円 ( 3,928円 ) | 1日目 |
2,645円 ( 2,910円 ) | 1日目 |
3,945円 ( 4,340円 ) | 2日目 |
3,571円 ( 3,928円 ) | 1日目 |
3,945円 ( 4,340円 ) | 2日目 |
3,571円 ( 3,928円 ) | 1日目 |
2,645円 ( 2,910円 ) | 1日目 |
4,386円 ( 4,825円 ) | 2日目 |
3,965円 ( 4,362円 ) | 1日目 |
4,386円 ( 4,825円 ) | 2日目 |
3,965円 ( 4,362円 ) | 1日目 |
4,386円 ( 4,825円 ) | 2日目 |
4,386円 ( 4,825円 ) | 2日目 |
3,965円 ( 4,362円 ) | 1日目 |
4,661円 ( 5,127円 ) | 2日目 |
4,213円 ( 4,634円 ) | 1日目 |
4,661円 ( 5,127円 ) | 2日目 |
4,213円 ( 4,634円 ) | 1日目 |
4,661円 ( 5,127円 ) | 2日目 |
4,213円 ( 4,634円 ) | 1日目 |
4,661円 ( 5,127円 ) | 2日目 |
詳細情報
基本情報
旋削用2コーナインサート。
【特長】
・高送りでも優れた加工面品位を実現し、幅広いワーク形状や加工条件に対応
・安定した切りくず処理性と高精度な加工を両立します
【材種特長】
・『AH7025』極めて優れた耐摩耗性と高い靱性、多くの被削材に対応できる溝入れ加工用第一推奨材種
・『AH725』耐摩耗性と耐チッピング性のバランスに優れる材種、 鋼やステンレス鋼の汎用的な加工に最適
・『GH130』超高靭性、耐欠損性重視で断続加工に最適、 TiCNO系、PVDコーティングを採用。高硬度、優れた耐摩耗性
・『NS9530』高い欠損性を誇る材種
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『AH6235』強断続加工、突切り・端面加工の第一推奨
・『AH8005』優れた耐摩耗性と耐凝着性を誇る材種、耐熱合金の高速切削で優れた性能を発揮
【用途】
・溝入れ・横送り・突切りに最適
