タンガロイ・外径ねじ切り用チップ

製品特長・仕様

製品の基本仕様・特長

BX330

高硬度材などに対応可能なCBN 材種

AH8015

耐摩耗性と耐チッピング性に優れ、幅広い被削材に対応可能な高汎用性PVD 材種

欠損チッピング 汎用材種 AH725

優れた耐欠損性を有する汎用PVD 材種

塑性変形 T313V

耐塑性変形性に優れるねじ切り専用CVD 材種

加工面品位 NS9530

•  高い加工面品位の実現と優れた耐摩耗性を有するサーメット材種
•  切れ刃への耐溶着性に優れ、加工面品位を向上させる

非鉄金属加工 TH10

非鉄金属加工などに対応可能な超硬材種

性能・試験情報

切削性能

［M］SUS304

インサート : 16ER15ISO
切削速度 : Vc = 80 m/min
ピッチ : p = 1.5 mm
加工形態 : 外径ねじ切り加工
切込み方法 : ラジアル・インフィード
切削油 : 湿式
AH8015はステンレス鋼ねじ切り加工において、優れた耐摩耗性を発揮

［P］S45C

インサート : 16ER15ISO
切削速度 : Vc = 150 m/min
ピッチ : p = 1.5 mm
加工形態 : 外径ねじ切り加工
切込み方法 : ラジアル・インフィード
切削油 : 湿式
AH8015は鋼ねじ切り加工において、優れた耐摩耗性を発揮

外形図

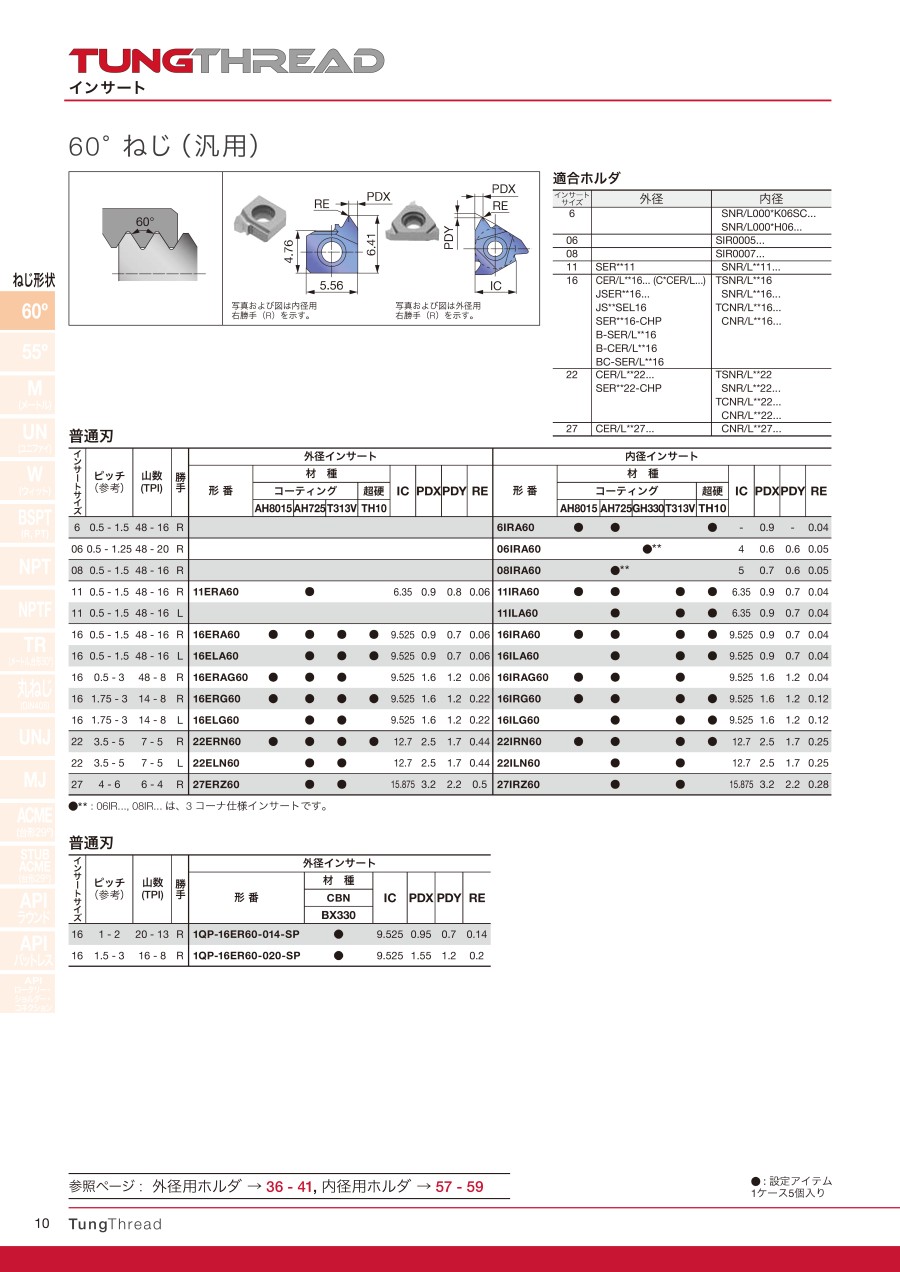

60°ねじ（汎用）

外径用右勝手（R）を示す。

ISOメートルねじ（汎用）

外径用右勝手（R）を示す。

ユニファイねじ（汎用）

外径用右勝手（R）を示す。

ウィットねじ・管用平行ねじ（配管用）

外径用右勝手（R）を示す。

NPTねじ（配管用）

外径用右勝手（R）を示す。

丸ねじ／DIN405 （機械部品用）

外径用右勝手（R）を示す。

APIラウンドねじ（エネルギー産業用）

-2T仕様（チェザータイプ）

55° ねじ（汎用）

外径用
右勝手（R）を示す。

29° 台形ねじ / ACME（機械部品、配管用）

外径用
右勝手（R）を示す。

30° 台形ねじ / DIN103 （機械部品用）

外径用
右勝手（R）を示す。

NPTF ねじ（配管用）

外径用
右勝手（R）を示す。

BSPT ねじ（配管用）

外径用
右勝手（R）を示す。

UNJ ねじ（航空機産業用）

外径用
右勝手（R）を示す。

API バットレスねじ（エネルギー産業用）

外径用
右勝手（R）を示す。

推奨切削条件

推奨切削条件表

選定サポート情報

（注）
 CER/L用のインサート押え金とボルトはセットになっています。
 CER/L用の敷金には、これをシャンクに固定するねじがセットされています。
 CER/L用の標準敷金は、左右勝手共用となっています。勝手によって表または裏をお使いください。
 DT形は、クランプセットかインサート締付けねじの片方を取外して使用してください。

材種

技術情報

敷金交換のお願い
AH725インサートには、チップブレーカの形状に応じて、2種類の敷金が設定されています。下記の表で、正しい敷金を確認してください。正しい敷金を使用しない場合、インサートの着座が不安定になり、本来の工具性能が発揮できなくなったり、工具寿命が短くなったりする可能性があります。

16サイズ・インサート 敷金交換形番一覧

敷金交換対象形番（16サイズ・インサート）

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
