住友電工ハードメタル

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ
通常単価(税別)
716円～1,442円
税込単価
788円～1,586円
通常出荷日：1日目～3日目

【材種特長】・AC8020P：アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が84型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

AC8020P ： アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性を両立。使用済みコーナー識別性に優れる金色コーティングも採用。

低炭素鋼、一般鋼加工用ブレーカシリーズとして、軽切削用LB型をラインアップ

軽切削加工用 LB型ブレーカ

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 軽切削加工用 LB型ブレーカ

AC8000Pシリーズの特長

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ AC8000Pシリーズの特長

外形図

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 外形図

推奨切削条件

適用被削材

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 適用被削材

選定サポート情報

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 選定サポート情報
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 選定サポート情報-2

ブレーカ適用領域図

M級 仕上～軽切削
M級 軽～中切削
G級 研ぎつけ型
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ Ｍ級　仕上～軽切削
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ Ｍ級　軽～中切削
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ Ｇ級　研ぎつけ型

ブレーカの適用領域、形状は代表型番の場合で示しており、型番（サイズ・等級など）により異なる場合があります。詳細はデジタルカタログB章以降の在庫ページをご参照ください。

インサート精度選択ガイド

等級E級G級M級
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ インサート精度選択ガイド-1住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ インサート精度選択ガイド-2住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ インサート精度選択ガイド-3
厚み公差±0.025mm±0.13mm±0.13mm
特長側面が研削肌
厚さ許容差がG級より小さい		側面が研削肌原則として、側面が焼結肌
用途高精度～仕上げ加工仕上げ加工～軽切削粗加工～軽切削
型番例CCET09T302R-FX
DCET0702018L-FY		CCGT09T304R-FX
DCGT11T302MN-SI（※）		CCMT09T304N-LU
DCMT070208N-SU

（※）勝手記号の前に「M」が付く型番はコーナー半径がマイナスの公差であることを示す。

適用領域

住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 適用領域-1
住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ 適用領域-2

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    注文停止中
    VBMT110302N-LB-AC6030M
    注文停止中
    VBMT110302N-LB-AC6040M
    注文停止中
    VBMT110302N-LB-AC6135M
    注文停止中
    VBMT110302N-LB-AC6145M
    注文停止中
    VBMT110302N-LB-AC8020P
    注文停止中
    VBMT110302N-LB-AC8025P
    注文停止中
    VBMT110302N-LB-AC8115P
    注文停止中
    VBMT110302N-LB-AC820P
    注文停止中
    VBMT110302N-LB-AC830P
    注文停止中
    VBMT110302N-LB-T1500A
    注文停止中
    VBMT110302N-LB-T1500Z
    注文停止中
    VBMT110302N-LB-T2500Z
    VBMT110302NLBAC6020M
    注文停止中
    VBMT110302NLBAC8035P
    注文停止中
    VBMT110304N-LB-AC6030M
    注文停止中
    VBMT110304N-LB-AC6040M
    注文停止中
    VBMT110304N-LB-AC6135M
    注文停止中
    VBMT110304N-LB-AC6145M
    注文停止中
    VBMT110304N-LB-AC8020P
    注文停止中
    VBMT110304N-LB-AC8025P
    注文停止中
    VBMT110304N-LB-AC8115P
    注文停止中
    VBMT110304N-LB-AC820P
    注文停止中
    VBMT110304N-LB-AC830P
    注文停止中
    VBMT110304N-LB-T1500A
    注文停止中
    VBMT110304N-LB-T1500Z
    注文停止中
    VBMT110304N-LB-T2500Z
    注文停止中
    VBMT110304NLBAC6020M
    注文停止中
    VBMT110304NLBAC8035P
    注文停止中
    VBMT110308N-LB-AC6030M
    注文停止中
    VBMT110308N-LB-AC6040M
    注文停止中
    VBMT110308N-LB-AC6135M
    注文停止中
    VBMT110308N-LB-AC6145M
    注文停止中
    VBMT110308N-LB-AC8020P
    注文停止中
    VBMT110308N-LB-AC8025P
    注文停止中
    VBMT110308N-LB-AC8115P
    注文停止中
    VBMT110308N-LB-AC820P
    注文停止中
    VBMT110308N-LB-AC830P
    注文停止中
    VBMT110308N-LB-T1500A
    注文停止中
    VBMT110308N-LB-T1500Z
    注文停止中
    VBMT110308N-LB-T2500Z
    注文停止中
    VBMT110308NLBAC6020M
    注文停止中
    VBMT110308NLBAC8035P
    VBMT160404N-LB-AC6030M
    VBMT160404N-LB-AC6040M
    VBMT160404N-LB-AC6135M
    注文停止中
    VBMT160404N-LB-AC6145M
    注文停止中
    VBMT160404N-LB-AC8020P
    VBMT160404N-LB-AC8025P
    注文停止中
    VBMT160404N-LB-AC8115P
    注文停止中
    VBMT160404N-LB-AC820P
    注文停止中
    VBMT160404N-LB-AC830P
    注文停止中
    VBMT160404N-LB-T1500A
    注文停止中
    VBMT160404N-LB-T1500Z
    注文停止中
    VBMT160404N-LB-T2500Z
    注文停止中
    VBMT160404NLBAC6020M
    注文停止中
    VBMT160404NLBAC8035P
    注文停止中
    VBMT160408N-LB-AC6030M
    VBMT160408N-LB-AC6040M
    注文停止中
    VBMT160408N-LB-AC6135M
    注文停止中
    VBMT160408N-LB-AC6145M

    被削材

    コーナーR（ノーズR）

    (mm)

    材種（母材）

    コーティング

    被削材状態

    切れ刃長

    厚さ

    材種記号

    切れ刃長詳細

    (mm)

    		最小発注数量
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC6030M
    11.1
    10個
    M（ステンレス鋼）[○]
    0.2
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6040M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AC6135M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6145M
    11.1
    10個
    P（鋼）[○]
    0.2
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8020P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8025P
    11.1
    10個
    P（鋼）[○]
    0.2
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC8115P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.2
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC820P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC830P
    11.1
    10個
    P（鋼）[○]
    0.2
    サーメット
    ノンコート
    軽断続
    11
    03（3.18）
    T1500A
    11.1
    10個
    P（鋼）[○]
    0.2
    サーメット
    PVDコーティング
    軽断続
    11
    03（3.18）
    T1500Z
    11.1
    10個
    P（鋼）[○]
    0.2
    サーメット
    PVDコーティング
    断続
    11
    03（3.18）
    T2500Z
    11.1
    10個
    M（ステンレス鋼）[○]
    0.2
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC6020M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.2
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC8035P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC6030M
    11.1
    10個
    M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6040M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AC6135M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6145M
    11.1
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8020P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8025P
    11.1
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC8115P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC820P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC830P
    11.1
    10個
    P（鋼）[○]
    0.4
    サーメット
    ノンコート
    軽断続
    11
    03（3.18）
    T1500A
    11.1
    10個
    P（鋼）[○]
    0.4
    サーメット
    PVDコーティング
    軽断続
    11
    03（3.18）
    T1500Z
    11.1
    10個
    P（鋼）[○]
    0.4
    サーメット
    PVDコーティング
    断続
    11
    03（3.18）
    T2500Z
    11.1
    10個
    M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC6020M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC8035P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC6030M
    11.1
    10個
    M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6040M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    連続
    11
    03（3.18）
    AC6135M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    断続
    11
    03（3.18）
    AC6145M
    11.1
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8020P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC8025P
    11.1
    10個
    P（鋼）[○]
    0.8
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC8115P
    11.1
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    11
    03（3.18）
    AC820P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC830P
    11.1
    10個
    P（鋼）[○]
    0.8
    サーメット
    ノンコート
    軽断続
    11
    03（3.18）
    T1500A
    11.1
    10個
    P（鋼）[○]
    0.8
    サーメット
    PVDコーティング
    軽断続
    11
    03（3.18）
    T1500Z
    11.1
    10個
    P（鋼）[○]
    0.8
    サーメット
    PVDコーティング
    断続
    11
    03（3.18）
    T2500Z
    11.1
    10個
    M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    連続
    11
    03（3.18）
    AC6020M
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    断続
    11
    03（3.18）
    AC8035P
    11.1
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    AC6030M
    16.6
    10個
    M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    断続
    16
    04（4.76）
    AC6040M
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    AC6135M
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    PVDコーティング
    断続
    16
    04（4.76）
    AC6145M
    16.6
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    AC8020P
    16.6
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    AC8025P
    16.6
    10個
    P（鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    16
    04（4.76）
    AC8115P
    16.6
    10個
    P（鋼）[○] / K（鋳鉄）[○]
    0.4
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    AC820P
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    断続
    16
    04（4.76）
    AC830P
    16.6
    10個
    P（鋼）[○]
    0.4
    サーメット
    ノンコート
    軽断続
    16
    04（4.76）
    T1500A
    16.6
    10個
    P（鋼）[○]
    0.4
    サーメット
    PVDコーティング
    軽断続
    16
    04（4.76）
    T1500Z
    16.6
    10個
    P（鋼）[○]
    0.4
    サーメット
    PVDコーティング
    断続
    16
    04（4.76）
    T2500Z
    16.6
    10個
    M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    連続
    16
    04（4.76）
    AC6020M
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.4
    超硬
    CVDコーティング
    断続
    16
    04（4.76）
    AC8035P
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    CVDコーティング
    軽断続
    16
    04（4.76）
    AC6030M
    16.6
    10個
    M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    断続
    16
    04（4.76）
    AC6040M
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    連続
    16
    04（4.76）
    AC6135M
    16.6
    10個
    P（鋼）[○] / M（ステンレス鋼）[○]
    0.8
    超硬
    PVDコーティング
    断続
    16
    04（4.76）
    AC6145M
    16.6
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    716円
    ( 788円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    716円
    ( 788円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,170円
    ( 1,287円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    716円
    ( 788円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    928円
    ( 1,021円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,065円
    ( 1,172円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,442円
    ( 1,586円 )
    3日目
    1,442円
    ( 1,586円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,442円
    ( 1,586円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    876円
    ( 964円 )
    3日目
    1,145円
    ( 1,260円 )
    3日目
    1,145円
    ( 1,260円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,312円
    ( 1,443円 )
    3日目
    1,312円
    ( 1,443円 )
    1日目
    1,312円
    ( 1,443円 )
    3日目
    1,442円
    ( 1,586円 )
    3日目
    1,442円
    ( 1,586円 )
    3日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【材種特長】
    ・AC8020P：アルミナ膜の更なる高強度化により、鍛造材黒皮加工で抜群の安定性と耐摩耗性を両立。使用済みコーナー識別性に優れる金色コーティングも採用

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

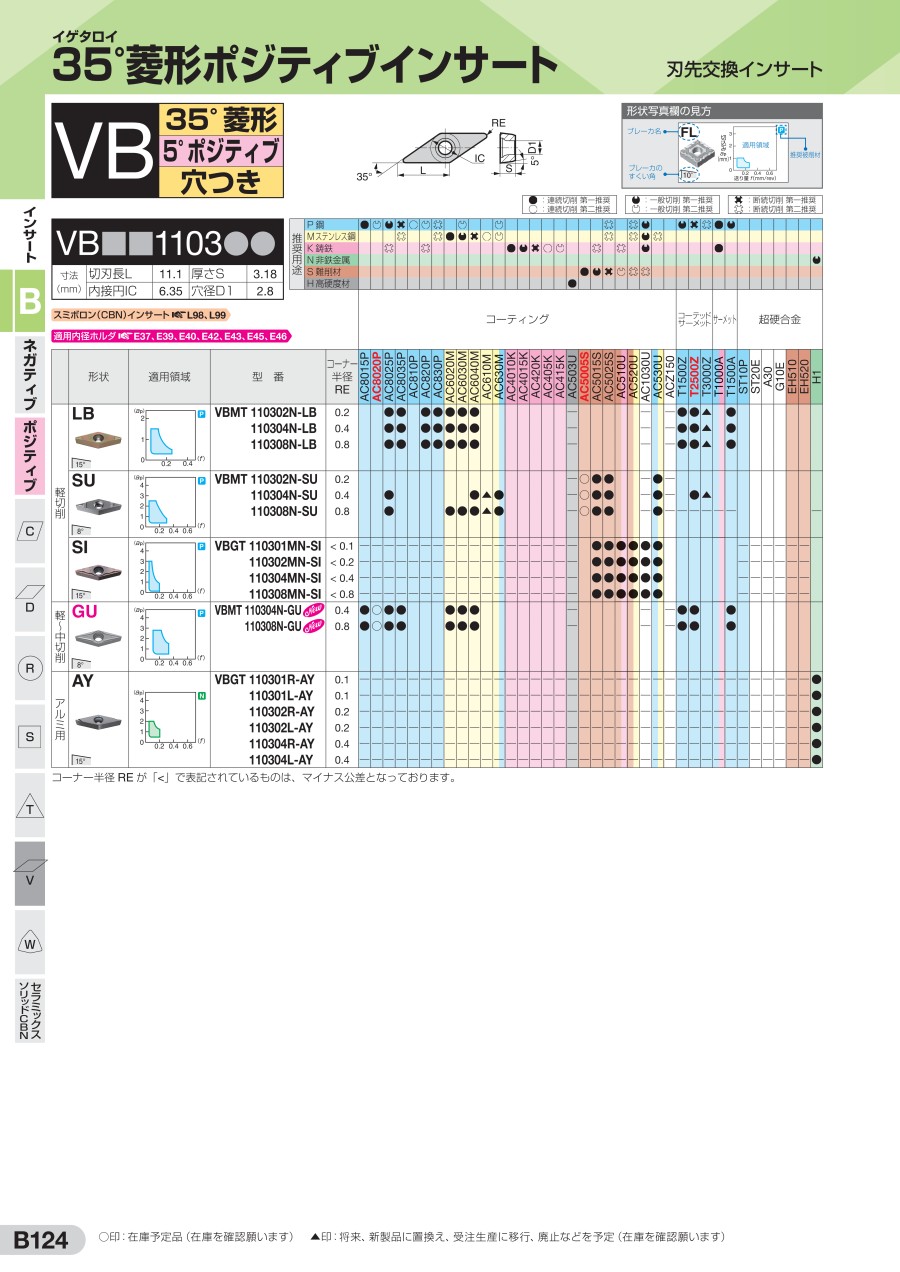

    住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    住友電工ハードメタル・VBMT-LB・35°ひし形・ポジ・穴有・旋削チップ
    住友電工ハードメタル・VCMT-LB・35°ひし形・ポジ・穴有・旋削チップ
    住友電工ハードメタル・CCMT-LB・80°ひし形・ポジ・穴有・旋削チップ
    住友電工ハードメタル・DCMT-LB・55°ひし形・ポジ・穴有・旋削チップ
    住友電工ハードメタル・CPMT-LB・80°ひし形・ポジ・穴有・旋削チップ
    住友電工ハードメタル・TCMT-LB・三角形・ポジ・穴有・旋削チップ
    メーカー住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル住友電工ハードメタル
    通常価格716円-687円 -461円 -508円 -464円 -464円 -
    通常出荷日1日目〜3日目1日目〜3日目1日目〜3日目
    形状V（35°ひし形）V（35°ひし形）C（80°ひし形）D（55°ひし形）C（80°ひし形）T（三角形）
    用途仕上げ切削仕上げ切削仕上げ切削仕上げ切削仕上げ切削仕上げ切削
    逃げ角ポジ5°（B）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ11°（P）ポジ7°（C）
    勝手なしなしなしなしなしなし
    溝・穴T（穴あり）T（穴あり）T（穴あり）T（穴あり）T（穴あり）T（穴あり）
    よく一緒に購入される商品

    外径用チップ・内径用チップカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    外径用チップ・内径用チップに関連する通販・販売特集

    技術サポート窓口

    ツール用品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
