未確定：候補が22型番あります。

用途
~mm
コーナーR（ノーズR）(mm)
~mm
- 0.2
- 0.4
- 1
- 1.5
- 2
- 2.5
- 3
刃幅(mm)
~mm
- 2
- 3
- 4
- 5
- 6
材種（母材）
~mm
- 超硬
- サーメット
コーティング
~mm
適合ホルダ
~mm
材種記号
~mm
出荷日
- すべて
- 1日以内

住友電工ハードメタル

住友電工ハードメタル・GNDS用・溝入れ用チップ・突っ切り用チップ

カタログ |

通常単価(税別): 956円～1,745円

税込単価: 1,052円～1,920円

【特長】・汎用タイプ・端面,ぬすみ加工用に使用・勝手:なし・材種:超硬/サーメ...

勝手
なし
利用可能コーナー数
2
刃幅公差 (mm)
±0.03

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

性能・試験情報

■使用実例

外形図

GCMN□□□□-ML

GCMN□□□□-RN

選定サポート情報

■チップブレーカ選択ガイド

■インサート材種選択ガイド

型番リスト

表示件数

型番

用途

コーナーR（ノーズR）

(mm)

刃幅

(mm)

材種（母材）

コーティング

適合ホルダ

材種記号

最小発注数量

溝入れ / 横送り	0.2	2	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDLS	AC520U	10個
溝入れ / 横送り	0.2	2	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDLS	AC530U	10個
R溝入れ / ぬすみ / 倣い	1	2	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDLS	AC520U	10個
R溝入れ / ぬすみ / 倣い	1	2	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDLS	AC530U	10個
溝入れ / 横送り	0.2	3	サーメット	ノンコート	GNDM、GNDL、GNDS、GNDMS、GNDLS	T2500A	10個
R溝入れ / ぬすみ / 倣い	1.5	3	超硬	CVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC425K	10個
R溝入れ / ぬすみ / 倣い	1.5	3	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC520U	10個
R溝入れ / ぬすみ / 倣い	1.5	3	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC530U	10個
R溝入れ / ぬすみ / 倣い	1.5	3	超硬	CVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC830P	10個
溝入れ / 横送り	0.4	4	サーメット	ノンコート	GNDM、GNDL、GNDS、GNDMS、GNDLS	T2500A	10個
R溝入れ / ぬすみ / 倣い	2	4	超硬	CVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC425K	10個
R溝入れ / ぬすみ / 倣い	2	4	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC520U	10個
R溝入れ / ぬすみ / 倣い	2	4	超硬	PVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC530U	10個
R溝入れ / ぬすみ / 倣い	2	4	超硬	CVDコーティング	GNDM、GNDL、GNDS、GNDMS、GNDLS	AC830P	10個
R溝入れ / ぬすみ / 倣い	2.5	5	超硬	CVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDI	AC425K	10個
R溝入れ / ぬすみ / 倣い	2.5	5	超硬	PVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDI	AC520U	10個
R溝入れ / ぬすみ / 倣い	2.5	5	超硬	PVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDI	AC530U	10個
R溝入れ / ぬすみ / 倣い	2.5	5	超硬	CVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDI	AC830P	10個
R溝入れ / ぬすみ / 倣い	3	6	超硬	CVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDFS、GNDI	AC425K	10個
R溝入れ / ぬすみ / 倣い	3	6	超硬	PVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDFS、GNDI	AC520U	10個
R溝入れ / ぬすみ / 倣い	3	6	超硬	PVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDFS、GNDI	AC530U	10個
R溝入れ / ぬすみ / 倣い	3	6	超硬	CVDコーティング	GNDM、GNDS、GNDMS、GNDL、GNDLS、GNDF、GNDFS、GNDI	AC830P	10個

通常単価(税別) (税込単価)	通常出荷日

1,207円 ( 1,328円 )	1日目
1,207円 ( 1,328円 )	1日目
1,207円 ( 1,328円 )	1日目
1,207円 ( 1,328円 )	1日目
956円 ( 1,052円 )	1日目
1,287円 ( 1,416円 )	1日目
1,287円 ( 1,416円 )	1日目
1,287円 ( 1,416円 )	1日目
1,287円 ( 1,416円 )	1日目
985円 ( 1,084円 )	1日目
1,436円 ( 1,580円 )	1日目
1,436円 ( 1,580円 )	1日目
1,436円 ( 1,580円 )	1日目
1,436円 ( 1,580円 )	1日目
1,590円 ( 1,749円 )	1日目
1,590円 ( 1,749円 )	1日目
1,590円 ( 1,749円 )	1日目
1,590円 ( 1,749円 )	1日目
1,745円 ( 1,920円 )	1日目
1,745円 ( 1,920円 )	1日目
1,745円 ( 1,920円 )	1日目
1,745円 ( 1,920円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・汎用タイプ
・端面,ぬすみ加工用に使用
・勝手:なし
・材種:超硬/サーメット
・コーティング:ノンコート/PVDコーティング/CVDコーティング
・利用可能コーナー数:2
・刃幅公差:±0.03mm
【用途】
溝入れ/横送り/R溝入れ/ぬすみ/倣い

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。

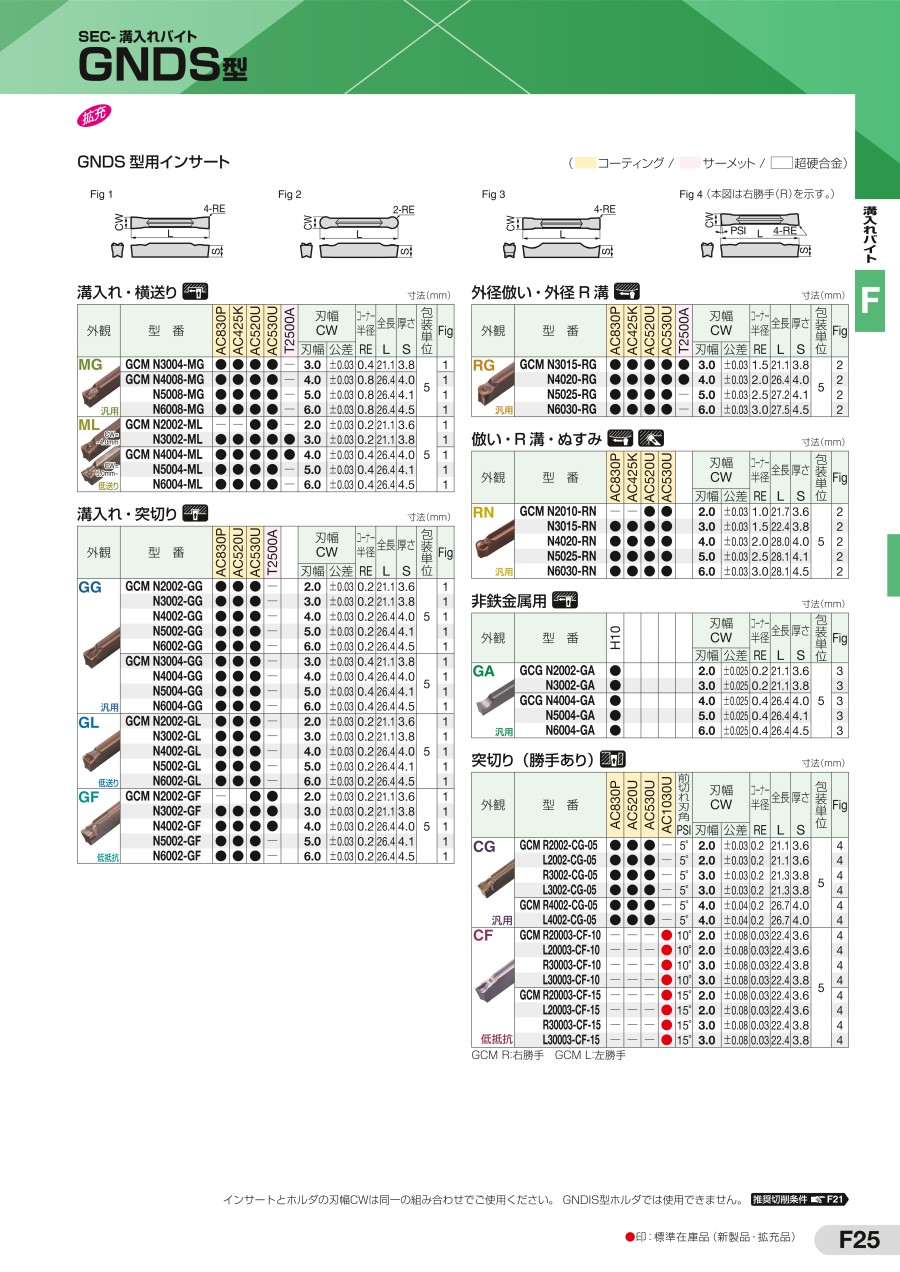

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
