オーエスジー

小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D

小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D
通常単価(税別)
8,239円～9,830円
税込単価
9,063円～10,813円
通常出荷日：1日目

【特長】・抜群の切りくず排出性を実現する溝構造・クーラント吐出量を増大させるオイルホールと中空穴付きシ...

詳細を確認
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が17型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

小径深穴加工で「安定」かつ「高能率」

小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 製品の基本仕様・特長1


抜群の切りくず排出性へのこだわり

小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 製品の基本仕様・特長2


優れた表面平滑性を誇るIchAdaコーティング

高い耐摩耗性と耐熱性に加え、優れた平滑性によって小径工具の長寿命化を実現
小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 製品の基本仕様・特長3

被膜表面
IchAdaはオーエスジー株式会社の登録商標です。

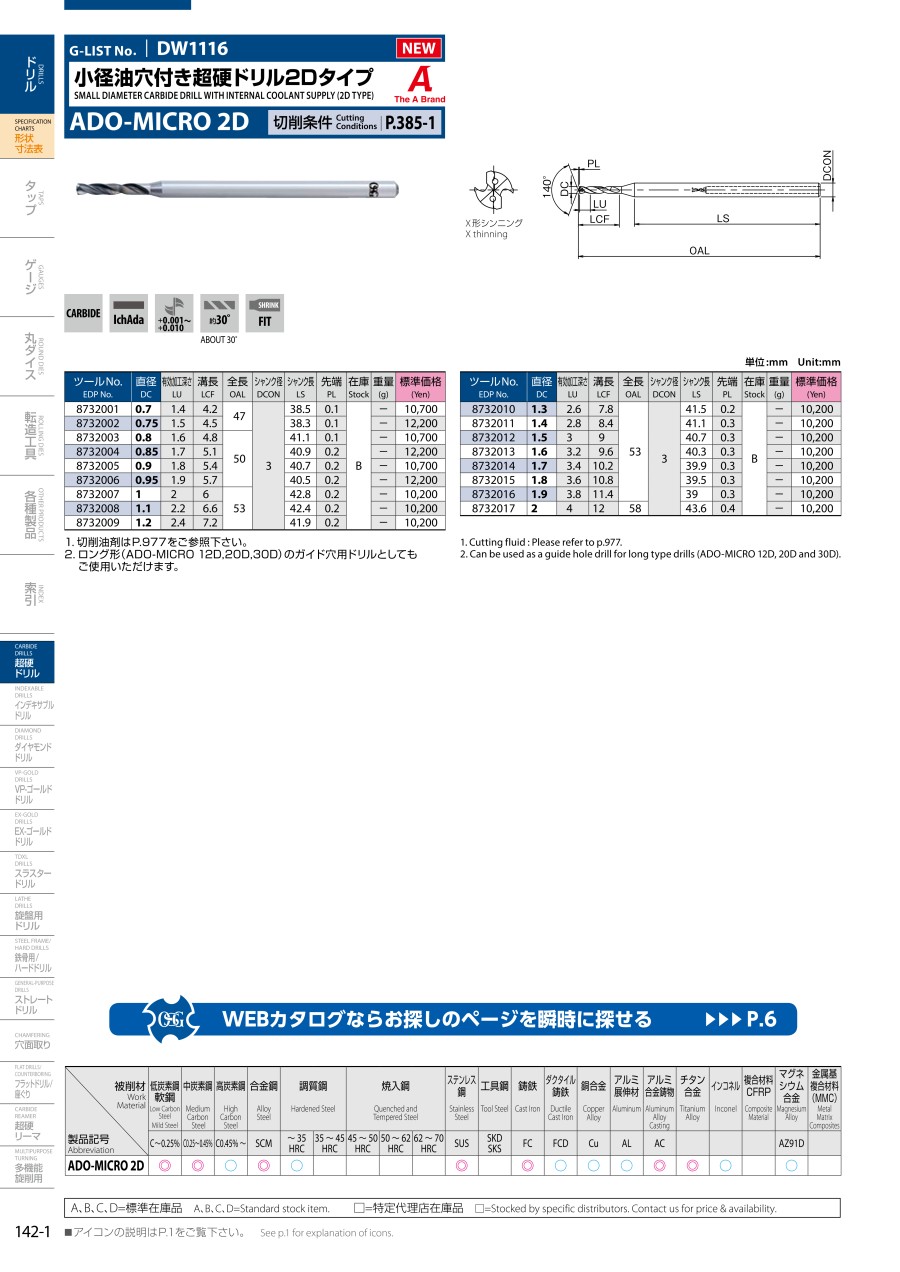

外形図

小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 外形図

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 切削条件表

切削条件時の注意

1. この切削条件基準表は、水溶性切削油剤及び内部給油を使用する場合のものです。
2. 水溶性切削油剤は、希釈倍率20倍程度の良質のものをご使用下さい。
3. オイルホールの詰まりを防止するため、精密フィルタをご使用下さい。（目安3μm～5μm）
4. クーラント圧力は3MPa以上を推奨しますが、ご使用の切削油種・濃度等により吐出が十分でない場合は調整して下さい。
5. 取付け時の振れ精度は右図の様にボディ円筒部かシャンク端で0.002μm以下を目安にして下さい。
6. 切りくずが排出されにくい被削材の場合は、適宜ステップ加工を行って下さい。
7. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカーの推奨するものを必ずご使用下さい。また、切りくずの処理にご注意下さい。発火の恐れがあります。
小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D 切削条件時の注意

選定サポート情報

φ2超えの穴加工には

  • 超硬ドリルシリーズ：AD・ADO
  • ステンレス・チタン合金用超硬ドリル：ADO-SUS

型番リスト

表示件数
  • 1
    • 型番
    ADO-MICRO2D-0.7
    ADO-MICRO2D-0.8
    ADO-MICRO2D-0.9
    ADO-MICRO2D-0.75
    ADO-MICRO2D-0.85
    ADO-MICRO2D-0.95
    ADO-MICRO2D-1
    ADO-MICRO2D-1.1
    ADO-MICRO2D-1.2
    ADO-MICRO2D-1.3
    ADO-MICRO2D-1.4
    ADO-MICRO2D-1.5
    ADO-MICRO2D-1.6
    ADO-MICRO2D-1.7
    ADO-MICRO2D-1.8
    ADO-MICRO2D-1.9
    ADO-MICRO2D-2

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    有効加工深さ

    (mm)

    ツールNo.

    		最小発注数量
    0.7
    4.2
    47
    1.4
    8732001
    1個
    0.8
    4.8
    50
    1.6
    8732003
    1個
    0.9
    5.4
    50
    1.8
    8732005
    1個
    0.75
    4.5
    47
    1.5
    8732002
    1個
    0.85
    5.1
    50
    1.7
    8732004
    1個
    0.95
    5.7
    50
    1.9
    8732006
    1個
    1
    6
    53
    2
    8732007
    1個
    1.1
    6.6
    53
    2.2
    8732008
    1個
    1.2
    7.2
    53
    2.4
    8732009
    1個
    1.3
    7.8
    53
    2.6
    8732010
    1個
    1.4
    8.4
    53
    2.8
    8732011
    1個
    1.5
    9
    53
    3
    8732012
    1個
    1.6
    9.6
    53
    3.2
    8732013
    1個
    1.7
    10.2
    53
    3.4
    8732014
    1個
    1.8
    10.8
    53
    3.6
    8732015
    1個
    1.9
    11.4
    53
    3.8
    8732016
    1個
    2
    12
    58
    4
    8732017
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,631円
    ( 9,494円 )
    1日目
    8,631円
    ( 9,494円 )
    1日目
    8,631円
    ( 9,494円 )
    1日目
    9,830円
    ( 10,813円 )
    1日目
    9,830円
    ( 10,813円 )
    1日目
    9,830円
    ( 10,813円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
    8,239円
    ( 9,063円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・抜群の切りくず排出性を実現する溝構造
    ・クーラント吐出量を増大させるオイルホールと中空穴付きシャンク
    ・直進安定性をサポートするダブルマージン
    ・優れた表面平滑性を誇るIchAdaコーティング

    ご注意

    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2Dのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    小径油穴付き超硬ドリル2Dタイプ ADO-MICRO 2D
    小径油穴付き超硬ドリル5Dタイプ ADO-MICRO 5D
    小径油穴付き超硬ドリル20Dタイプ ADO-MICRO 20D
    小径油穴付き超硬ドリル30Dタイプ ADO-MICRO 30D
    小径油穴付き超硬ドリル12Dタイプ ADO-MICRO 12D
    超硬ルーマ型ドリル KDR-2
    メーカーオーエスジーオーエスジーオーエスジーオーエスジーオーエスジー協和精工
    通常価格8,239円-11,193円 -19,100円24,971円15,021円3,419円 -
    通常出荷日1日目1日目1日目1日目1日目3日目〜
    シャンク径・MT No333333
    被削材一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅一般鋼 / 調質鋼 / アルミ
    工具材質超硬超硬超硬超硬超硬超硬
    シャンクタイプエンドミルシャンクエンドミルシャンクエンドミルシャンクエンドミルシャンクエンドミルシャンクエンドミルシャンク
    コーティング・表面処理鋼用鋼用鋼用鋼用鋼用ノンコート
