球面両凸レンズ　BK7　ノーコート　SLBシリーズ

通常単価(税別): 6,950円～31,325円

税込単価: 7,645円～34,458円

通常出荷日：15日目～16日目

【特長】・両面を凸面にすることで、狭いスペースで効率よく光を屈折させ、光を多く集められるレンズです。・...

よく一緒に見られています

シグマ光機

通常出荷日：15 日目～

反射防止膜コート波長域
ノーコート
偏心
＜1′

未確定 40 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

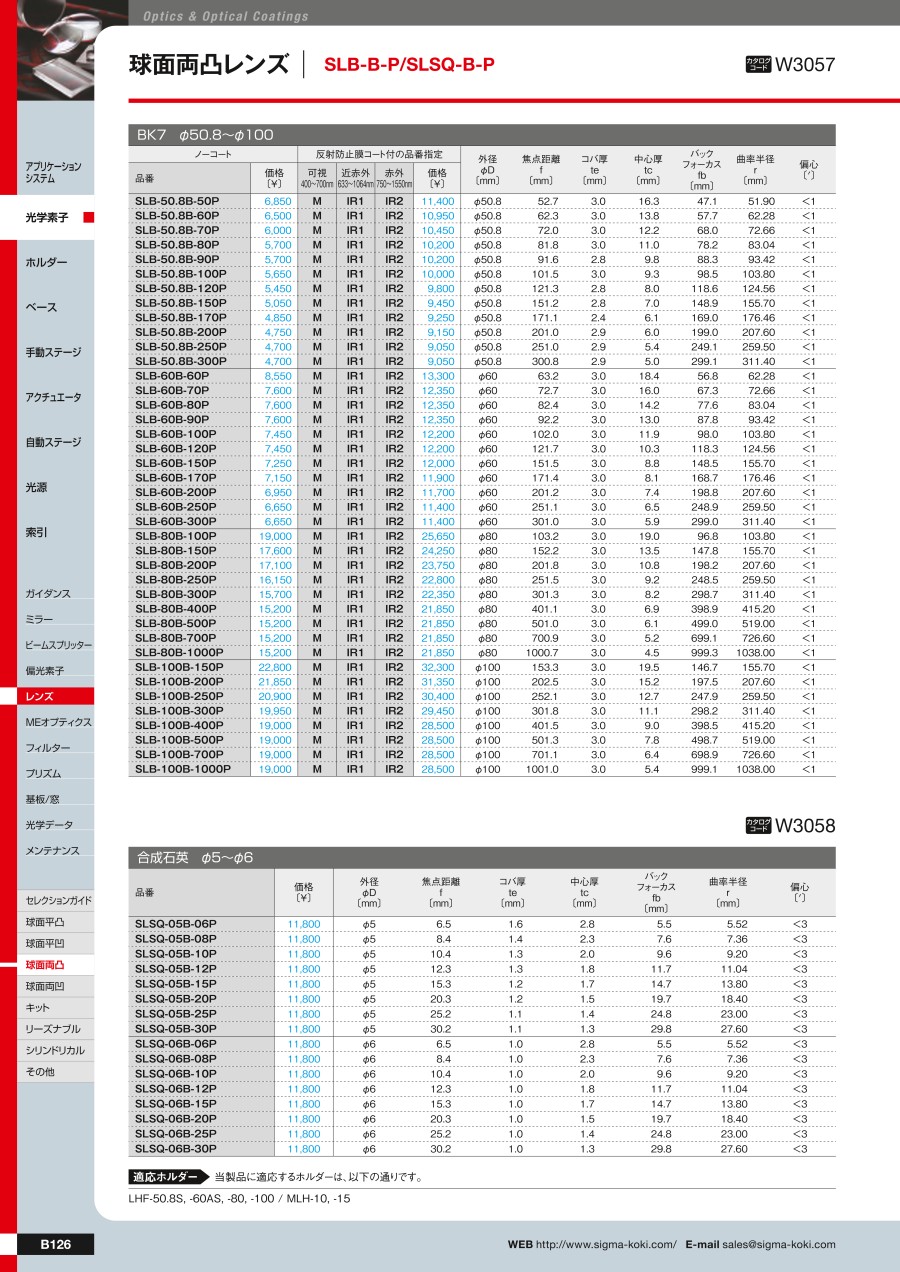

カタログ

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

外径(φmm)
- 50.8
- 60
- 80
- 100
焦点距離(mm)
- 52.7
- 62.3
- 63.2
- 72
- 72.7
- 81.8
- 82.4
- 91.6
- 92.2
- 101.5
- 102
- 103.2
- 121.3
- 121.7
- 151.2
- 151.5
- 152.2
- 153.3
- 171.1
- 171.4
- 201
- 201.2
- 201.8
- 202.5
- 251
- 251.1
- 251.5
- 252.1
- 300.8
- 301
- 301.3
- 301.8
- 401.1
- 401.5
- 501
- 501.3
- 700.9
- 701.1
- 1000.7
- 1001
コバ厚(mm)
- 2.4
- 2.8
- 2.9
- 3
曲率半径
- 51.9mm
- 62.28mm
- 72.66mm
- 83.04mm
- 93.42mm
- 103.8mm
- 124.56mm
- 155.7mm
- 176.46mm
- 207.6mm
- 259.5mm
- 311.4mm
- 415.2mm
- 519mm
- 726.6mm
- 1038mm
中心厚 tc(mm)
- 4.5
- 5
- 5.2
- 5.4
- 5.9
- 6
- 6.1
- 6.4
- 6.5
- 6.9
- 7
- 7.4
- 7.8
- 8
- 8.1
- 8.2
- 8.8
- 9
- 9.2
- 9.3
- 9.8
- 10.3
- 10.8
- 11
- 11.1
- 11.9
- 12.2
- 12.7
- 13
- 13.5
- 13.8
- 14.2
- 15.2
- 16
- 16.3
- 18.4
- 19
- 19.5
バックフォーカス
- 47.1mm
- 56.8mm
- 57.7mm
- 67.3mm
- 68mm
- 77.6mm
- 78.2mm
- 87.8mm
- 88.3mm
- 96.8mm
- 98mm
- 98.5mm
- 118.3mm
- 118.6mm
- 146.7mm
- 147.8mm
- 148.5mm
- 148.9mm
- 168.7mm
- 169mm
- 197.5mm
- 198.2mm
- 198.8mm
- 199mm
- 247.9mm
- 248.5mm
- 248.9mm
- 249.1mm
- 298.2mm
- 298.7mm
- 299mm
- 299.1mm
- 398.5mm
- 398.9mm
- 498.7mm
- 499mm
- 698.9mm
- 699.1mm
- 999.1mm
- 999.3mm
アズワン型番
- 61-6908-81
- 61-6908-80
- 61-6908-79
- 61-6908-78
- 61-6908-77
- 61-6908-76
- 61-6908-75
- 61-6908-74
- 61-6908-64
- 61-6908-63
- 61-6908-62
- 61-6908-61
- 61-6908-60
- 61-6908-59
- 61-6908-58
- 61-6908-57
- 61-6908-56
- 61-6908-44
- 61-6908-43
- 61-6908-42
- 61-6908-41
- 61-6908-40
- 61-6908-39
- 61-6908-38
- 61-6908-37
- 61-6908-36
- 61-6908-35
- 61-6908-34
- 61-6908-21
- 61-6908-20
- 61-6908-19
- 61-6908-18
- 61-6908-17
- 61-6908-16
- 61-6908-15
- 61-6908-14
- 61-6908-13
- 61-6908-12
- 61-6908-11
- 61-6908-10
出荷日
すべて
15日以内
16日以内

型番リスト

表示件数

型番

外径

(φmm)

焦点距離

(mm)

コバ厚

(mm)

曲率半径

中心厚 tc

(mm)

バックフォーカス

アズワン型番

最小発注数量

50.8	52.7	3	51.9mm	16.3	47.1mm	61-6908-10	1個
50.8	62.3	3	62.28mm	13.8	57.7mm	61-6908-11	1個
50.8	72	3	72.66mm	12.2	68mm	61-6908-12	1個
50.8	81.8	3	83.04mm	11	78.2mm	61-6908-13	1個
50.8	91.6	2.8	93.42mm	9.8	88.3mm	61-6908-14	1個
50.8	101.5	3	103.8mm	9.3	98.5mm	61-6908-15	1個
50.8	121.3	2.8	124.56mm	8	118.6mm	61-6908-16	1個
50.8	151.2	2.8	155.7mm	7	148.9mm	61-6908-17	1個
50.8	171.1	2.4	176.46mm	6.1	169mm	61-6908-18	1個
50.8	201	2.9	207.6mm	6	199mm	61-6908-19	1個
50.8	251	2.9	259.5mm	5.4	249.1mm	61-6908-20	1個
50.8	300.8	2.9	311.4mm	5	299.1mm	61-6908-21	1個
60	63.2	3	62.28mm	18.4	56.8mm	61-6908-34	1個
60	72.7	3	72.66mm	16	67.3mm	61-6908-35	1個
60	82.4	3	83.04mm	14.2	77.6mm	61-6908-36	1個
60	92.2	3	93.42mm	13	87.8mm	61-6908-37	1個
60	102	3	103.8mm	11.9	98mm	61-6908-38	1個
60	121.7	3	124.56mm	10.3	118.3mm	61-6908-39	1個
60	151.5	3	155.7mm	8.8	148.5mm	61-6908-40	1個
60	171.4	3	176.46mm	8.1	168.7mm	61-6908-41	1個
60	201.2	3	207.6mm	7.4	198.8mm	61-6908-42	1個
60	251.1	3	259.5mm	6.5	248.9mm	61-6908-43	1個
60	301	3	311.4mm	5.9	299mm	61-6908-44	1個
80	1000.7	3	1038mm	4.5	999.3mm	61-6908-64	1個
80	103.2	3	103.8mm	19	96.8mm	61-6908-56	1個
80	152.2	3	155.7mm	13.5	147.8mm	61-6908-57	1個
80	201.8	3	207.6mm	10.8	198.2mm	61-6908-58	1個
80	251.5	3	259.5mm	9.2	248.5mm	61-6908-59	1個
80	301.3	3	311.4mm	8.2	298.7mm	61-6908-60	1個
80	401.1	3	415.2mm	6.9	398.9mm	61-6908-61	1個
80	501	3	519mm	6.1	499mm	61-6908-62	1個
80	700.9	3	726.6mm	5.2	699.1mm	61-6908-63	1個
100	1001	3	1038mm	5.4	999.1mm	61-6908-81	1個
100	153.3	3	155.7mm	19.5	146.7mm	61-6908-74	1個
100	202.5	3	207.6mm	15.2	197.5mm	61-6908-75	1個
100	252.1	3	259.5mm	12.7	247.9mm	61-6908-76	1個
100	301.8	3	311.4mm	11.1	298.2mm	61-6908-77	1個
100	401.5	3	415.2mm	9	398.5mm	61-6908-78	1個
100	501.3	3	519mm	7.8	498.7mm	61-6908-79	1個
100	701.1	3	726.6mm	6.4	698.9mm	61-6908-80	1個

通常単価(税別) (税込単価)	通常出荷日

10,012円 ( 11,013円 )	16日目
9,456円 ( 10,402円 )	16日目
8,850円 ( 9,735円 )	16日目
8,365円 ( 9,202円 )	16日目
8,365円 ( 9,202円 )	16日目
8,365円 ( 9,202円 )	16日目
8,001円 ( 8,801円 )	16日目
7,517円 ( 8,269円 )	16日目
7,274円 ( 8,001円 )	16日目
7,071円 ( 7,778円 )	16日目
6,950円 ( 7,645円 )	16日目
6,950円 ( 7,645円 )	16日目
12,314円 ( 13,545円 )	16日目
10,981円 ( 12,079円 )	16日目
10,981円 ( 12,079円 )	16日目
10,981円 ( 12,079円 )	16日目
10,739円 ( 11,813円 )	16日目
10,739円 ( 11,813円 )	16日目
10,496円 ( 11,546円 )	16日目
10,375円 ( 11,413円 )	16日目
10,133円 ( 11,146円 )	16日目
9,698円 ( 10,668円 )	16日目
9,698円 ( 10,668円 )	16日目
21,260円 ( 23,386円 )	15日目
26,350円 ( 28,985円 )	15日目
24,411円 ( 26,852円 )	15日目
23,805円 ( 26,186円 )	15日目
22,472円 ( 24,719円 )	15日目
21,866円 ( 24,053円 )	15日目
21,260円 ( 23,386円 )	15日目
21,260円 ( 23,386円 )	15日目
21,260円 ( 23,386円 )	15日目
26,350円 ( 28,985円 )	15日目
31,325円 ( 34,458円 )	15日目
30,113円 ( 33,124円 )	15日目
28,780円 ( 31,658円 )	15日目
27,569円 ( 30,326円 )	15日目
26,350円 ( 28,985円 )	15日目
26,350円 ( 28,985円 )	15日目
26,350円 ( 28,985円 )	15日目

詳細情報

基本情報

【特長】
・両面を凸面にすることで、狭いスペースで効率よく光を屈折させ、光を多く集められるレンズです。
・コリメート光をできるだけ短い距離で集光させたい時や発光点から発散する光をできるだけ多く集めたい時に使用します。
・可視域から近赤外域用のBK7製のレンズです。
・可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズをご用意しています。
・外径サイズや焦点距離で細分化された豊富なバリエーションの中から、ご仕様に合わせてご選定いただけます。
・色収差補正されたアクロマティックレンズ(DLB)もご用意しています。
・※球面両凸レンズには色収差があり、波長によって焦点距離が変わってきます。
・※両凸レンズは平凸レンズに比べて球面収差が大きく、集光スポットが1点に集らない場合があります。
・※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
