球面アクロマティックレンズ（Φ10～Φ25）DLBシリーズ

通常単価(税別): 8,850円～25,017円

税込単価: 9,735円～27,519円

通常出荷日：1日目～65日目

屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レ...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

未確定 96 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

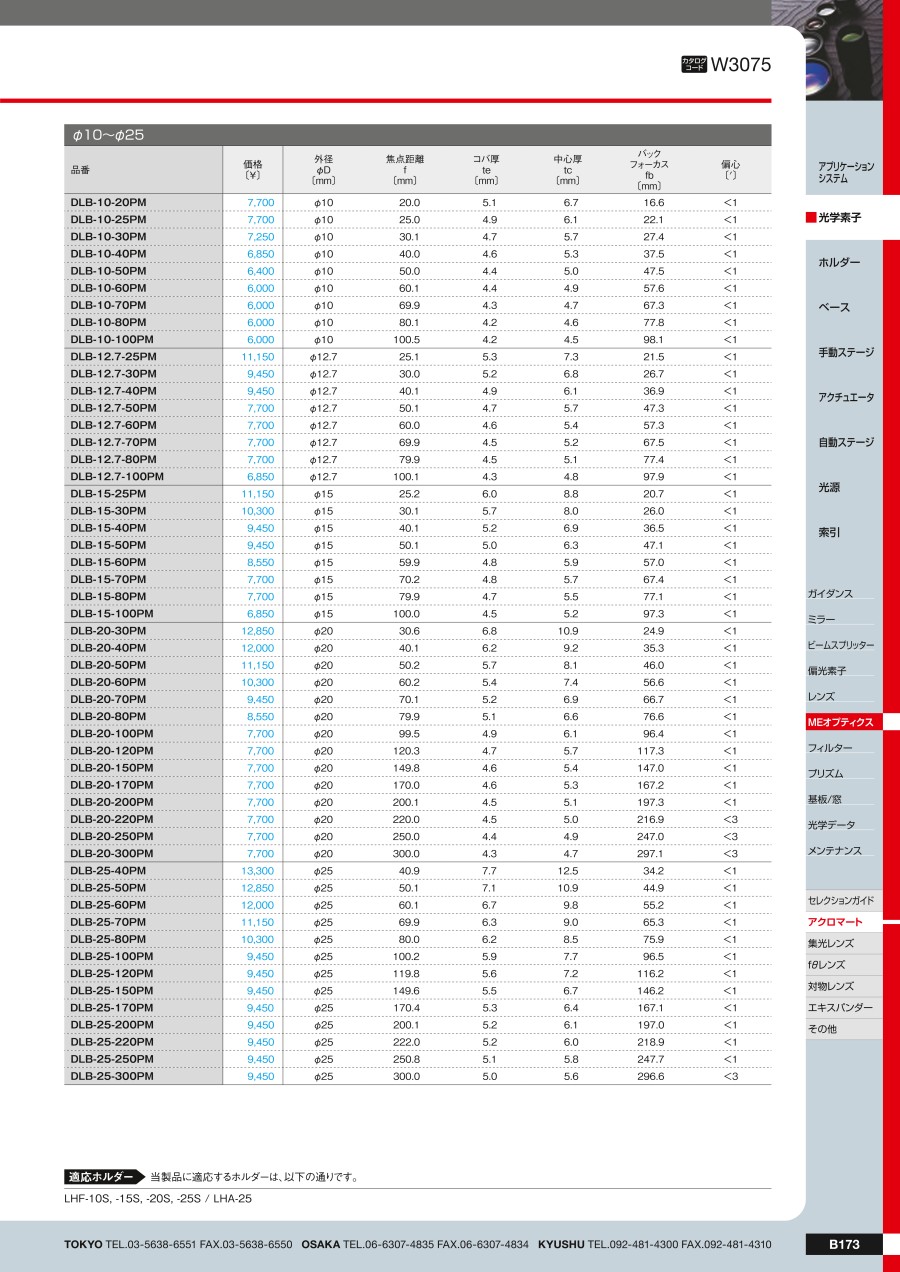

カタログ

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

外径(φmm)
- 10
- 12.7
- 15
- 20
- 25
- 25.4
- 30
- 40
焦点距離(mm)
- 20
- 25
- 25.1
- 25.2
- 30
- 30.1
- 30.6
- 40
- 40.1
- 40.9
- 50
- 50.1
- 50.2
- 50.3
- 59.9
- 60
- 60.1
- 60.2
- 60.3
- 69.9
- 70.1
- 70.2
- 70.3
- 70.8
- 79.9
- 80
- 80.1
- 80.2
- 80.3
- 99.5
- 99.9
- 100
- 100.1
- 100.2
- 100.5
- 100.7
- 119.8
- 120
- 120.1
- 120.3
- 149.6
- 149.8
- 150
- 150.1
- 169.7
- 169.9
- 170
- 170.4
- 199.7
- 200.1
- 200.2
- 220
- 220.2
- 220.7
- 222
- 249.1
- 249.7
- 250
- 250.8
- 300
- 300.4
- 300.5
- 349.9
- 350
- 399.7
- 400
- 450
- 500
コバ厚(mm)
- 4.2
- 4.3
- 4.4
- 4.5
- 4.6
- 4.7
- 4.8
- 4.9
- 5
- 5.1
- 5.2
- 5.3
- 5.4
- 5.5
- 5.6
- 5.7
- 5.8
- 5.9
- 6
- 6.1
- 6.2
- 6.3
- 6.4
- 6.5
- 6.6
- 6.7
- 6.8
- 6.9
- 7
- 7.1
- 7.2
- 7.4
- 7.5
- 7.6
- 7.7
- 8.1
- 8.3
- 8.6
- 8.9
- 9.7
- 10.2
- 11
中心厚 tc(mm)
- 4.5
- 4.6
- 4.7
- 4.8
- 4.9
- 5
- 5.1
- 5.2
- 5.3
- 5.4
- 5.5
- 5.6
- 5.7
- 5.8
- 5.9
- 6
- 6.1
- 6.2
- 6.3
- 6.4
- 6.6
- 6.7
- 6.8
- 6.9
- 7.1
- 7.2
- 7.3
- 7.4
- 7.6
- 7.7
- 7.9
- 8
- 8.1
- 8.3
- 8.5
- 8.8
- 9
- 9.2
- 9.5
- 9.6
- 9.8
- 10.3
- 10.7
- 10.9
- 11.5
- 12.3
- 12.5
- 12.6
- 13.7
- 14.1
- 15.8
- 17.2
- 19.3
バックフォーカス
- 16.6mm
- 20.7mm
- 21.5mm
- 22.1mm
- 24.9mm
- 26mm
- 26.7mm
- 27.4mm
- 34.2mm
- 35.3mm
- 36.5mm
- 36.9mm
- 37.5mm
- 43.5mm
- 44.9mm
- 46mm
- 47.1mm
- 47.3mm
- 47.5mm
- 50.2mm
- 53.9mm
- 55.2mm
- 56.6mm
- 57mm
- 57.3mm
- 57.6mm
- 61.7mm
- 65mm
- 65.3mm
- 66.7mm
- 67.3mm
- 67.4mm
- 67.5mm
- 71.8mm
- 75mm
- 75.9mm
- 76.6mm
- 77.1mm
- 77.4mm
- 77.8mm
- 92.8mm
- 96mm
- 96.4mm
- 96.5mm
- 97.3mm
- 97.9mm
- 98.1mm
- 113.7mm
- 115.7mm
- 116.2mm
- 117.3mm
- 144.5mm
- 146mm
- 146.2mm
- 147mm
- 164.5mm
- 166mm
- 167.1mm
- 167.2mm
- 194.8mm
- 196.4mm
- 197mm
- 197.3mm
- 216mm
- 216.5mm
- 216.9mm
- 218.9mm
- 244.6mm
- 246.1mm
- 247mm
- 247.7mm
- 296.1mm
- 296.6mm
- 296.9mm
- 297.1mm
- 345.8mm
- 346.2mm
- 395.7mm
- 396.3mm
- 445.5mm
- 446.5mm
- 495.6mm
- 496.5mm
偏心
- ＜1′
- ＜3′
アズワン型番
- 61-6921-40
- 61-6921-39
- 61-6921-38
- 61-6921-37
- 61-6921-36
- 61-6921-35
- 61-6921-34
- 61-6921-33
- 61-6921-32
- 61-6921-31
- 61-6921-30
- 61-6921-29
- 61-6921-28
- 61-6921-27
- 61-6921-26
- 61-6921-25
- 61-6921-24
- 61-6921-23
- 61-6921-22
- 61-6921-21
- 61-6921-20
- 61-6921-19
- 61-6921-18
- 61-6921-17
- 61-6921-16
- 61-6921-15
- 61-6921-14
- 61-6921-13
- 61-6921-12
- 61-6921-11
- 61-6921-10
- 61-6921-09
- 61-6921-08
- 61-6921-07
- 61-6921-06
- 61-6921-05
- 61-6921-04
- 61-6921-03
- 61-6921-02
- 61-6921-01
- 61-6920-99
- 61-6920-98
- 61-6920-97
- 61-6920-96
- 61-6920-95
- 61-6920-94
- 61-6920-93
- 61-6920-92
- 61-6920-91
- 61-6920-90
- 61-6920-89
- 61-6920-88
- 61-6920-87
- 61-6920-86
- 61-6920-85
- 61-6920-84
- 61-6920-83
- 61-6920-82
- 61-6920-81
- 61-6920-80
- 61-6920-79
- 61-6920-78
- 61-6920-77
- 61-6920-76
- 61-6920-75
- 61-6920-74
- 61-6920-73
- 61-6920-72
- 61-6920-71
- 61-6920-70
- 61-6920-69
- 61-6920-68
- 61-6920-67
- 61-6920-66
- 61-6920-65
- 61-6920-64
- 61-6920-63
- 61-6920-62
- 61-6920-61
- 61-6920-60
- 61-6920-59
- 61-6920-58
- 61-6920-57
- 61-6920-56
- 61-6920-55
- 61-6920-54
- 61-6920-53
- 61-6920-52
- 61-6920-51
- 61-6920-50
- 61-6920-49
- 61-6920-48
- 61-6920-47
- 61-6920-46
- 61-6920-45
- 61-6920-44
出荷日
すべて
1日以内
15日以内
16日以内
19日以内
26日以内
35日以内
65日以内

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

外径

(φmm)

焦点距離

(mm)

コバ厚

(mm)

中心厚 tc

(mm)

バックフォーカス

偏心

アズワン型番

最小発注数量

25	40.9	7.7	12.5	34.2mm	＜1′	61-6920-83	1個
25	69.9	6.3	9	65.3mm	＜1′	61-6920-86	1個
10	20	5.1	6.7	16.6mm	＜1′	61-6920-44	1個
10	25	4.9	6.1	22.1mm	＜1′	61-6920-45	1個
10	30.1	4.7	5.7	27.4mm	＜1′	61-6920-46	1個
10	40	4.6	5.3	37.5mm	＜1′	61-6920-47	1個
10	50	4.4	5	47.5mm	＜1′	61-6920-48	1個
10	60.1	4.4	4.9	57.6mm	＜1′	61-6920-49	1個
10	69.9	4.3	4.7	67.3mm	＜1′	61-6920-50	1個
10	80.1	4.2	4.6	77.8mm	＜1′	61-6920-51	1個
10	100.5	4.2	4.5	98.1mm	＜1′	61-6920-52	1個
12.7	25.1	5.3	7.3	21.5mm	＜1′	61-6920-53	1個
12.7	30	5.2	6.8	26.7mm	＜1′	61-6920-54	1個
12.7	40.1	4.9	6.1	36.9mm	＜1′	61-6920-55	1個
12.7	50.1	4.7	5.7	47.3mm	＜1′	61-6920-56	1個
12.7	60	4.6	5.4	57.3mm	＜1′	61-6920-57	1個
12.7	69.9	4.5	5.2	67.5mm	＜1′	61-6920-58	1個
12.7	79.9	4.5	5.1	77.4mm	＜1′	61-6920-59	1個
12.7	100.1	4.3	4.8	97.9mm	＜1′	61-6920-60	1個
15	25.2	6	8.8	20.7mm	＜1′	61-6920-61	1個
15	30.1	5.7	8	26mm	＜1′	61-6920-62	1個
15	40.1	5.2	6.9	36.5mm	＜1′	61-6920-63	1個
15	50.1	5	6.3	47.1mm	＜1′	61-6920-64	1個
15	59.9	4.8	5.9	57mm	＜1′	61-6920-65	1個
15	70.2	4.8	5.7	67.4mm	＜1′	61-6920-66	1個
15	79.9	4.7	5.5	77.1mm	＜1′	61-6920-67	1個
15	100	4.5	5.2	97.3mm	＜1′	61-6920-68	1個
20	30.6	6.8	10.9	24.9mm	＜1′	61-6920-69	1個
20	40.1	6.2	9.2	35.3mm	＜1′	61-6920-70	1個
20	50.2	5.7	8.1	46mm	＜1′	61-6920-71	1個
20	60.2	5.4	7.4	56.6mm	＜1′	61-6920-72	1個
20	70.1	5.2	6.9	66.7mm	＜1′	61-6920-73	1個
20	79.9	5.1	6.6	76.6mm	＜1′	61-6920-74	1個
20	99.5	4.9	6.1	96.4mm	＜1′	61-6920-75	1個
20	120.3	4.7	5.7	117.3mm	＜1′	61-6920-76	1個
20	149.8	4.6	5.4	147mm	＜1′	61-6920-77	1個
20	170	4.6	5.3	167.2mm	＜1′	61-6920-78	1個
20	200.1	4.5	5.1	197.3mm	＜1′	61-6920-79	1個
20	220	4.5	5	216.9mm	＜3′	61-6920-80	1個
20	250	4.4	4.9	247mm	＜3′	61-6920-81	1個
20	300	4.3	4.7	297.1mm	＜3′	61-6920-82	1個
25	50.1	7.1	10.9	44.9mm	＜1′	61-6920-84	1個
25	60.1	6.7	9.8	55.2mm	＜1′	61-6920-85	1個
25	80	6.2	8.5	75.9mm	＜1′	61-6920-87	1個
25	100.2	5.9	7.7	96.5mm	＜1′	61-6920-88	1個
25	119.8	5.6	7.2	116.2mm	＜1′	61-6920-89	1個
25	149.6	5.5	6.7	146.2mm	＜1′	61-6920-90	1個
25	170.4	5.3	6.4	167.1mm	＜1′	61-6920-91	1個
25	200.1	5.2	6.1	197mm	＜1′	61-6920-92	1個
25	222	5.2	6	218.9mm	＜1′	61-6920-93	1個
25	250.8	5.1	5.8	247.7mm	＜1′	61-6920-94	1個
25	300	5	5.6	296.6mm	＜3′	61-6920-95	1個
25.4	40.9	7.6	12.5	44.9mm	＜1′	61-6920-96	1個
25.4	50.1	7	10.9	44.9mm	＜1′	61-6920-97	1個
25.4	60.1	6.6	9.8	55.2mm	＜1′	61-6920-98	1個
25.4	69.9	6.2	9	65.3mm	＜1′	61-6920-99	1個
25.4	80	6.1	8.5	75.9mm	＜1′	61-6921-01	1個
25.4	100.2	5.8	7.7	96.5mm	＜1′	61-6921-02	1個
25.4	119.8	5.6	7.2	116.2mm	＜1′	61-6921-03	1個
25.4	149.6	5.4	6.7	146.2mm	＜1′	61-6921-04	1個

通常単価(税別) (税込単価)	通常出荷日

18,668円 ( 20,535円 )	15日目
14,203円 ( 15,623円 )	35日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
10,496円 ( 11,546円 )	16日目
10,012円 ( 11,013円 )	16日目
9,334円 ( 10,267円 )	16日目
8,850円 ( 9,735円 )	16日目
8,850円 ( 9,735円 )	16日目
8,850円 ( 9,735円 )	16日目
8,850円 ( 9,735円 )	16日目
15,760円 ( 17,336円 )	15日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
10,012円 ( 11,013円 )	16日目
15,760円 ( 17,336円 )	15日目
14,669円 ( 16,136円 )	15日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
12,314円 ( 13,545円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
10,012円 ( 11,013円 )	16日目
18,062円 ( 19,868円 )	15日目
16,971円 ( 18,668円 )	15日目
15,760円 ( 17,336円 )	15日目
13,175円 ( 14,493円 )	15日目
13,405円 ( 14,746円 )	16日目
12,314円 ( 13,545円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
11,102円 ( 12,212円 )	16日目
16,263円 ( 17,889円 )	35日目
16,971円 ( 18,668円 )	15日目
14,669円 ( 16,136円 )	15日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
18,668円 ( 20,535円 )	15日目
18,062円 ( 19,868円 )	15日目
16,971円 ( 18,668円 )	15日目
15,760円 ( 17,336円 )	15日目
14,669円 ( 16,136円 )	15日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目
13,405円 ( 14,746円 )	16日目

基本情報

屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。
望遠鏡の対物レンズやレーザ実験のコリメートレンズとして使用できます。
【特長】
・可視光全域で焦点距離のズレが小さく、収差が最小になるように最適化されています
・色収差だけではなく球面収差も良く補正されているので、レーザのコリメートレンズとして最適です
・球面収差だけではなく、コマ収差や非点収差も比較的小さいので、望遠鏡の対物レンズや顕微鏡の結像レンズなどの結像系に使うことができます
・外径サイズや焦点距離で細分化された豊富なバリエーションの中から、ご仕様に合わせてご選定いただけます

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
