三菱マテリアル

座ぐり加工用超硬ソリッドドリル MFE

カタログ |

通常単価(税別): 5,438円～37,118円

税込単価: 5,982円～40,830円

【特長】・独自なフォルムにより、安定加工で長寿命。・シャープな切れ刃を維持し長...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
超硬
コーティング
鋼用
油穴（オイルホール）
○
シャンクタイプ
エンドミルシャンク
オイルホール形式
外部給油形
コーティング方法
PVDコーテッド

未確定：候補が162型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

多才な加工で工程短縮

傾斜面や曲面におけるロングドリルの下穴加工にも最適です。
欠損しにくい刃先形状により、いろいろな座繰り加工を実現します。

フラットな先端によりバリを抑制します。
独自なフォルムにより高い精度で、偏心穴・鋳抜き穴の矯正が可能です。

※外周方向の切込みはできません。

特徴　　（ドリル径　DC≧３㎜またはDC＜３㎜で特徴が異なります）

＜ドリル径　DC≧３㎜＞

新溝設計　異なる曲率のRを組み合わせた溝形状により、高い切りくず処理性を確保します。◇Zシンニング形状　新Zシンニング形状により、切りくず排出スペースを拡大し、低スラストを実現します。

肩部ギャッシュ　切れ刃コーナー部にフラットランドを設け、切れ刃強度を確保します。◇Zero-μ(ミュー)サーフェース　独自の表面平滑化処理により、切削抵抗を低減、位置精度の向上を実現します。

●安定加工で長寿命

PVDコーテッド超硬材種DP1020

ドリル専用PVDコーテッド超硬材種により、一般鋼はもちろん軟鋼、炭素鋼、合金鋼、ステンレス鋼、鋳鉄系、アルミニウム合金まで幅広い被削材で優れた耐摩耗性を発揮します。

●切削性能

合金鋼SCM440における薄板加工比較
フラットな先端角により幅広い条件で抜けバリ抑制

＜ドリル径　DC＜３㎜＞　※小径サイズ

新溝設計　異なる曲率のRを組み合わせた溝形状により、高い切りくず処理性を確保します。◇シンニング形状　中心部の切りくずポケットを確保しながら、R形状により切りくずをスムーズにカールさせ、切削抵抗を低減します。◇シャープな独自切れ刃形状　切れ刃コーナー部にフラットランドを設けることにより、強度を確保しつつ、切れ刃全域においてシャープさを維持することで、バリを低減します。

●シャープな切れ刃を維持し長寿命を実現

PVDコーテッド超硬材種DP102A

小径穴加工での低速低送り条件による耐摩耗性を大幅に向上させたドリル専用PVDコーテッド超硬材DP102Aは、シャープな切れ刃でも密着力が高く安定加工を実現します。

性能・試験情報

ステンレス鋼SUS304における抜けバリ比較

独自切れ刃形状により、抜けバリを抑制

ステンレス鋼SUS304における寿命比較

小型自動旋盤での円筒面加工においても、優れた耐欠損性を実現

炭素鋼S50Cにおけるスリット部加工

DP1020により、不安定な加工形態でも長寿命を実現

半割り穴加工でのスラスト比較

Zシンニングにより、低スラストを実現

ステンレス鋼SUS304における耐欠損性比較

肩部ギャッシュにより、優れた耐欠損性を実現

炭素鋼S45Cにおける45°傾斜面加工比較

DP1020は傾斜面加工においても、安定加工を実現

推奨切削条件

オーステナイト系ステンレス鋼（≦200HB）、ねずみ鋳鉄（≦350MPa）、ダクタイル鋳鉄（≦450MPa）

使用例

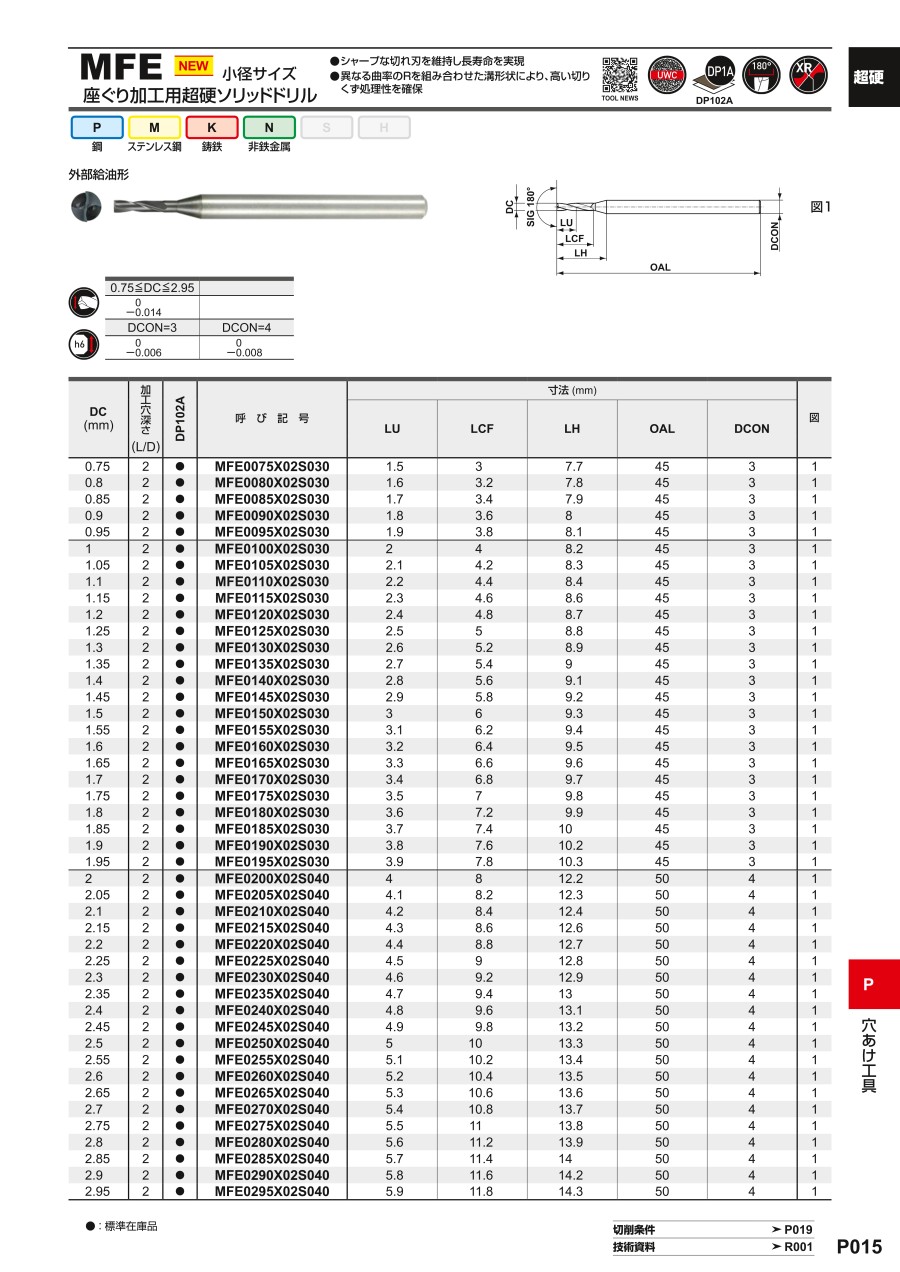

型番リスト

表示件数

型番

MFE0075X02S030-DP102A

MFE0080X02S030-DP102A

MFE0085X02S030-DP102A

MFE0090X02S030-DP102A

MFE0095X02S030-DP102A

MFE0100X02S030-DP102A

MFE0105X02S030-DP102A

MFE0110X02S030-DP102A

MFE0115X02S030-DP102A

MFE0120X02S030-DP102A

MFE0125X02S030-DP102A

MFE0130X02S030-DP102A

MFE0135X02S030-DP102A

MFE0140X02S030-DP102A

MFE0145X02S030-DP102A

MFE0150X02S030-DP102A

MFE0155X02S030-DP102A

MFE0160X02S030-DP102A

MFE0165X02S030-DP102A

MFE0170X02S030-DP102A

MFE0175X02S030-DP102A

MFE0180X02S030-DP102A

MFE0185X02S030-DP102A

MFE0190X02S030-DP102A

MFE0195X02S030-DP102A

MFE0200X02S040-DP102A

MFE0205X02S040-DP102A

MFE0210X02S040-DP102A

MFE0215X02S040-DP102A

MFE0220X02S040-DP102A

MFE0225X02S040-DP102A

MFE0230X02S040-DP102A

MFE0235X02S040-DP102A

MFE0240X02S040-DP102A

MFE0245X02S040-DP102A

MFE0250X02S040-DP102A

MFE0255X02S040-DP102A

MFE0260X02S040-DP102A

MFE0265X02S040-DP102A

MFE0270X02S040-DP102A

MFE0275X02S040-DP102A

MFE0280X02S040-DP102A

MFE0285X02S040-DP102A

MFE0290X02S040-DP102A

MFE0295X02S040-DP102A

MFE0300X02S060-DP1020

MFE0310X02S060-DP1020

MFE0320X02S060-DP1020

MFE0330X02S060-DP1020

MFE0340X02S060-DP1020

MFE0350X02S060-DP1020

MFE0360X02S060-DP1020

MFE0370X02S060-DP1020

MFE0380X02S060-DP1020

MFE0390X02S060-DP1020

MFE0400X02S060-DP1020

MFE0410X02S060-DP1020

MFE0420X02S060-DP1020

MFE0430X02S060-DP1020

MFE0440X02S060-DP1020

小径(ドリル径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径、MTNo

工具材質（詳細）

コーティング・表面処理（詳細）

最小発注数量

0.75	3	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
0.8	3.2	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
0.85	3.4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
0.9	3.6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
0.95	3.8	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1	4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.05	4.2	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.1	4.4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.15	4.6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.2	4.8	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.25	5	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.3	5.2	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.35	5.4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.4	5.6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.45	5.8	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.5	6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.55	6.2	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.6	6.4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.65	6.6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.7	6.8	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.75	7	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.8	7.2	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.85	7.4	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.9	7.6	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
1.95	7.8	45	3	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2	8	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.05	8.2	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.1	8.4	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.15	8.6	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.2	8.8	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.25	9	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.3	9.2	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.35	9.4	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.4	9.6	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.45	9.8	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.5	10	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.55	10.2	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.6	10.4	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.65	10.6	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.7	10.8	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.75	11	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.8	11.2	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.85	11.4	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.9	11.6	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
2.95	11.8	50	4	MFE-DP102A	AI-Ti-Cr-N系コーティング	1個
3	12	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.1	14	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.2	14	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.3	14	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.4	14	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.5	14	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.6	16	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.7	16	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.8	16	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
3.9	16	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
4	16	55	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
4.1	18	62	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
4.2	18	62	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
4.3	18	62	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個
4.4	18	62	6	MFE-DP1020	AI-Ti-Cr-N系積層コーティング	1個

通常単価(税別) (税込単価)	通常出荷日

6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	3日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,438円 ( 5,982円 )	4日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	4日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	3日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	4日目
5,438円 ( 5,982円 )	3日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	3日目
5,782円 ( 6,360円 )	3日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,438円 ( 5,982円 )	3日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	3日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	4日目
5,438円 ( 5,982円 )	3日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	4日目
6,293円 ( 6,922円 )	4日目
5,782円 ( 6,360円 )	5日目
6,293円 ( 6,922円 )	3日目
5,782円 ( 6,360円 )	在庫品1日目当日出荷可能
6,293円 ( 6,922円 )	4日目
5,490円 ( 6,039円 )	3日目
5,911円 ( 6,502円 )	4日目
5,911円 ( 6,502円 )	在庫品1日目当日出荷可能
5,911円 ( 6,502円 )	在庫品1日目当日出荷可能
5,911円 ( 6,502円 )	4日目
5,911円 ( 6,502円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	4日目
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	5日目
6,668円 ( 7,335円 )	在庫品1日目当日出荷可能
6,668円 ( 7,335円 )	4日目
6,668円 ( 7,335円 )	3日目
6,668円 ( 7,335円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・独自なフォルムにより、安定加工で長寿命。
・シャープな切れ刃を維持し長寿命を実現。
・異なる曲率のRを組み合わせた溝形状により、高い切りくず処理性を確保。

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
VAPDSCB バイオレット高精度ドリル座ぐり用
ミスミ
ＴｉＡｌＮコート超硬段付ドリルボルト穴加工用/ねじ下穴加工用面取り刃付き
協和精工
超硬段付ドリル90°面取刃付 KDD-2

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

座ぐり加工用超硬ソリッドドリル MFEのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品座ぐり加工用超硬ソリッドドリル MFE	段付きボーラー内部給油タイプ STBH□□□S/M-ATH	VAPDSCB バイオレット高精度ドリル座ぐり用	ＴｉＡｌＮコート超硬段付ドリルボルト穴加工用/ねじ下穴加工用面取り刃付き	DLCコート超硬段付ドリルアルミ加工用/スタブ	超硬段付ドリルねじ下穴加工用面取り刃付き寸法指定タイプ
メーカー	三菱マテリアル	MOLDINO(モルディノ・旧三菱日立ツール)	三菱マテリアル	ミスミ	ミスミ	ミスミ
通常価格	5,438円-	11,879円 -	5,693円 -	5,080円 -	8,440円 -	-
通常出荷日	在庫品1日目〜	3日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	8日目
被削材	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ	一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質	超硬	超硬	ハイス	超硬	超硬	超硬
コーティング	鋼用	鋼用	鋼用	鋼用	非鉄用（DLC）	ノンコート
油穴（オイルホール）	○	○	-	-	-	-
シャンクタイプ	エンドミルシャンク	-	-	-	-	-

よく一緒に購入される商品

協和精工
超硬段付ドリル90°面取刃付 KDD-24
通常価格(税別) : 7,032円-
通常出荷日 : 1日目～
京セラ
フラットドリル（座ぐり加工用） 2ZDK5
通常価格(税別) : 5,680円
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ハイス鋼六角穴付ボルト用座繰りカッター4.3
通常価格(税別) : 1,460円-
通常出荷日 : 在庫品1日目～
当日出荷可能
田野井製作所
IT-タフレット Cコート5
通常価格(税別) : 3,617円-
通常出荷日 : 1日目～
三菱マテリアル
MPMHV 4枚刃エムエスプラス制振エン…0
通常価格(税別) : 4,317円-
通常出荷日 : 1日目～
京セラ
MEF型座ぐりエンドミル0
通常価格(税別) : 14,910円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
TSCシリーズ超硬ボールエンドミル 2枚…4.2
通常価格(税別) : 1,270円-
通常出荷日 : 在庫品1日目～
当日出荷可能
MOLDINO(モルディノ・…
NKエンドミル 2枚刃・ショート刃長 2…4.4
通常価格(税別) : 2,988円-
通常出荷日 : 在庫品1日目～
当日出荷可能
協和精工
超硬面取りカッター KMC-25
通常価格(税別) : 4,398円-
通常出荷日 : 在庫品1日目～
当日出荷可能
