イマオコーポレーション

ベースユニット(MB-VM300)

ベースユニット(MB-VM300) MB-VM300
通常単価(税別)
506,014円
税込単価
556,615円
通常出荷日：3日目

【特長】真空ポンプが不要なバキュームクランプのベースユニット。【用途】バキュームプレート、又はサブプレ...

詳細を確認
  • レギュレータを使用し、供給エア圧（約0.48～0.55MPa）および必要流量を維持できる環境でご使用ください。
  • 真空計を接続し、適切な真空度を確認のうえご使用ください。なお、セーフティインジケーターは目安であり、十分な真空状態を保証するものではありません。真空度が不足する場合は、ワークや吸着面の汚れ・異物の有無をご確認ください。
  • 加工時の横方向の負荷によるワークのずれを防止するため、ストッパー等の併用を強く推奨します。
  • 上記内容を遵守いただけない場合、製品寿命や性能の低下、ならびに事故発生の原因となるおそれがあります。
詳細を確認

型番:

MB-VM300
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

スケール （ES1N,ES2N,ES3N,ES4N）スケール （ES1N,ES2N,ES3N,ES4N）プレーンストラップ（BJ152）プレーンストラップ（BJ152）カムサイドクランプ（QLSCH）カムサイドクランプ（QLSCH）
－閉じる

MB-VM300の仕様・寸法情報

サイズ(mm)
325×324×35
本体材質
A5083
RoHS2（10物質）?
対応
-
-

商品情報

製品特長・仕様

製品の基本仕様・特長

■仕様
ベースプレートピンボルト
A5083
ブルー		スチール
焼入焼戻
研磨仕上		スチール
焼入焼戻
  • 質量：7.8kg
  • バキュームプレートまたはサブプレートと組合わせてご使用ください。
■付属品
マウントクランプ4個
ラバーコード3m
チューブφ6mm3.6m
ワンタッチ継手R1/41個
インラインフィルター1個
ベースプレート位置決め用ロケートピン2個
ロケートピン取付けボルト
M8×1.25-16L		2個
ベースプレート取付け用ワッシャー4個
予備Oリング小2個、大1個

■セーフティインジケーター機能

ワークがクランプされているかセーフティインジケーターで確認することができます。

供給バルブをONにするとセーフティインジケーターが引っ込みクランプ完了を知らせます。

エア圧は0.5MPa～0.7MPaで連続供給が必要です。（エア消費量 57L/min）
MB-VM300 ベースユニット セーフティインジケーター機能

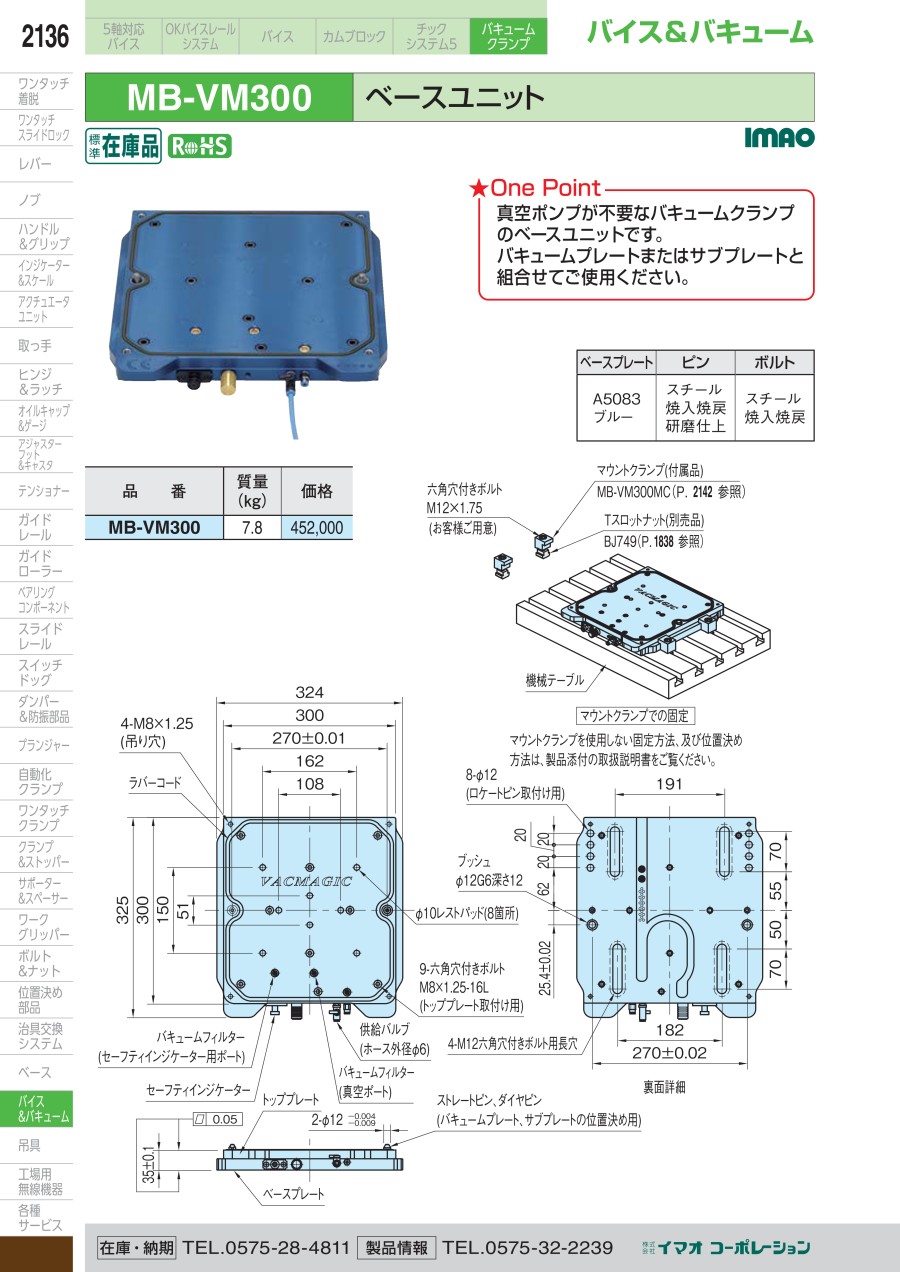

外形図

MB-VM300 ベースユニット 外形図

使用方法・使用事例

使用方法

■マウントクランプでの固定
MB-VM300 ベースユニット マウントクランプでの固定

マウントクランプを使用しない固定方法、及び位置決め方法は、製品添付の取扱説明書をご覧ください。

■エア接続方法
MB-VM300 ベースユニット エア接続方法

型番リスト

表示件数
  • 1
    • 型番
    MB-VM300
    RoHS2（10物質）?最小発注数量
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    506,014円
    ( 556,615円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    真空ポンプが不要なバキュームクランプのベースユニット。
    【用途】
    バキュームプレート、又はサブプレートと組み合わせてご使用ください。

    ご注意

    • レギュレータを使用し、供給エア圧（約0.48～0.55MPa）および必要流量を維持できる環境でご使用ください。
    • 真空計を接続し、適切な真空度を確認のうえご使用ください。なお、セーフティインジケーターは目安であり、十分な真空状態を保証するものではありません。真空度が不足する場合は、ワークや吸着面の汚れ・異物の有無をご確認ください。
    • 加工時の横方向の負荷によるワークのずれを防止するため、ストッパー等の併用を強く推奨します。
    • 上記内容を遵守いただけない場合、製品寿命や性能の低下、ならびに事故発生の原因となるおそれがあります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ベースユニット(MB-VM300)の型番MB-VM300のページです。 型番MB-VM300に関する仕様情報を記載しております。
