確定しました
タイプ
~mm出荷日
- すべて
- 15日以内
サブプレート（バキュームプレート用）
- 通常単価(税別)
- 43,626円
- 税込単価
- 47,989円
治具用サブプレートや特殊バキュームプレートの製作にご使用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

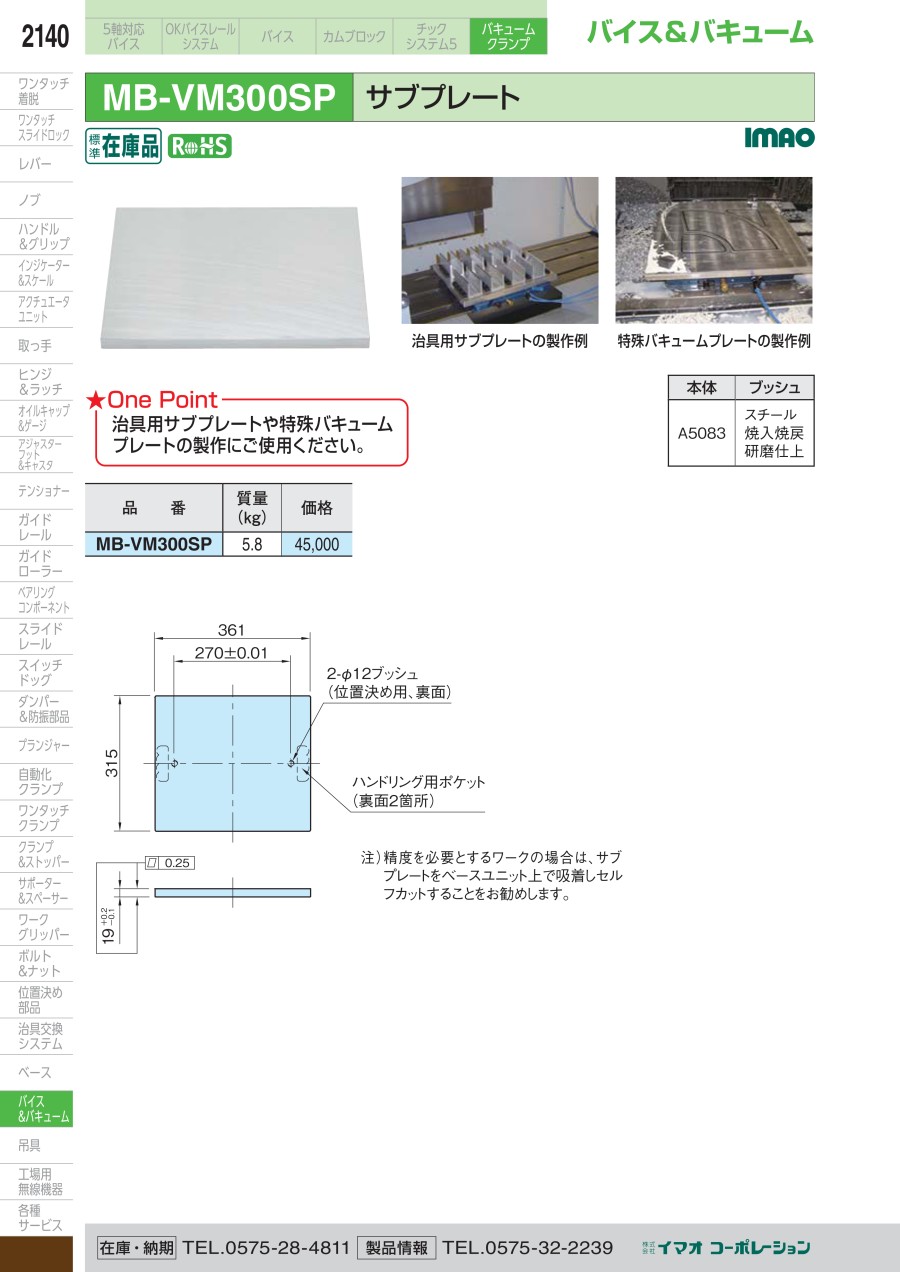

MB-VM300SPの仕様・寸法情報
商品情報
製品特長・仕様
製品の基本仕様・特長
| 本体 | ブッシュ |
|---|---|
| A5083 | スチール 焼入焼戻 研磨仕上 |
- 質量：5.8kg
注）精度を必要とするワークの場合は、サブプレートをベースユニット上で吸着しセルフカットすることをお勧めします。
外形図
使用方法・使用事例
使用方法
■特殊バキュームプレートの製作方法
バキュームプレートには「吸入口」「ラバーコード用溝」が必要です。また「バキューム補助溝」が必要な場合もあります。
1 ワークにつき最低1箇所必要となります。吸着面が広い場合は、2箇所設けることをお勧めします。
吸入口は、ベースユニット上面のラバーコードの内側で、なお且つ、φ12レストパッド（6箇所）と干渉しない位置に設けてください。
溝の幅、深さは寸法公差内で加工してください。
必須ではありませんが、吸着面が広い場合は設けることをお勧めします。バキューム補助溝は吸入口と繋げて設けてください。
使用事例
■製作例1
【加工内容：面加工】
■製作例2
【加工内容：通し穴加工、ポケット加工】
注）バキュームクランプでは、ワークの側面加工は不向きです。側面加工を行う場合は、ストラップなどの補助クランプを設けてください。
治具用サブプレートの製作例
特殊バキュームプレートの製作例
