フレックスゼロベース(CP180)
- 通常単価(税別)
- 235,720円～310,720円
- 税込単価
- 259,292円～341,792円
【特長】・1箇所の締付けでクランプできます。・レンチ約3回転でクランプします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
■仕様
繰り返し位置決め精度（再現精度）5μm
| 本体 | スピンドル | クランプシャフト |
|---|---|---|
| S50C 塩浴軟窒化処理 HV400（有効深さ0.1mm） | SCM440 四三酸化鉄皮膜 | S45C 四三酸化鉄皮膜 |
■特長
・レンチ約3回転でクランプします。
| 型番 | d （H9） | d1 （H9） | d2 | Lc | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （kg） |
|---|---|---|---|---|---|---|---|
| CP-180-1515-35 | 12 | 12 | 18 | 11 | 12 | 50 | 5 |
| CP-180-2424-35 | 18 | 18 | 26 | 17.5 | 13.5 |

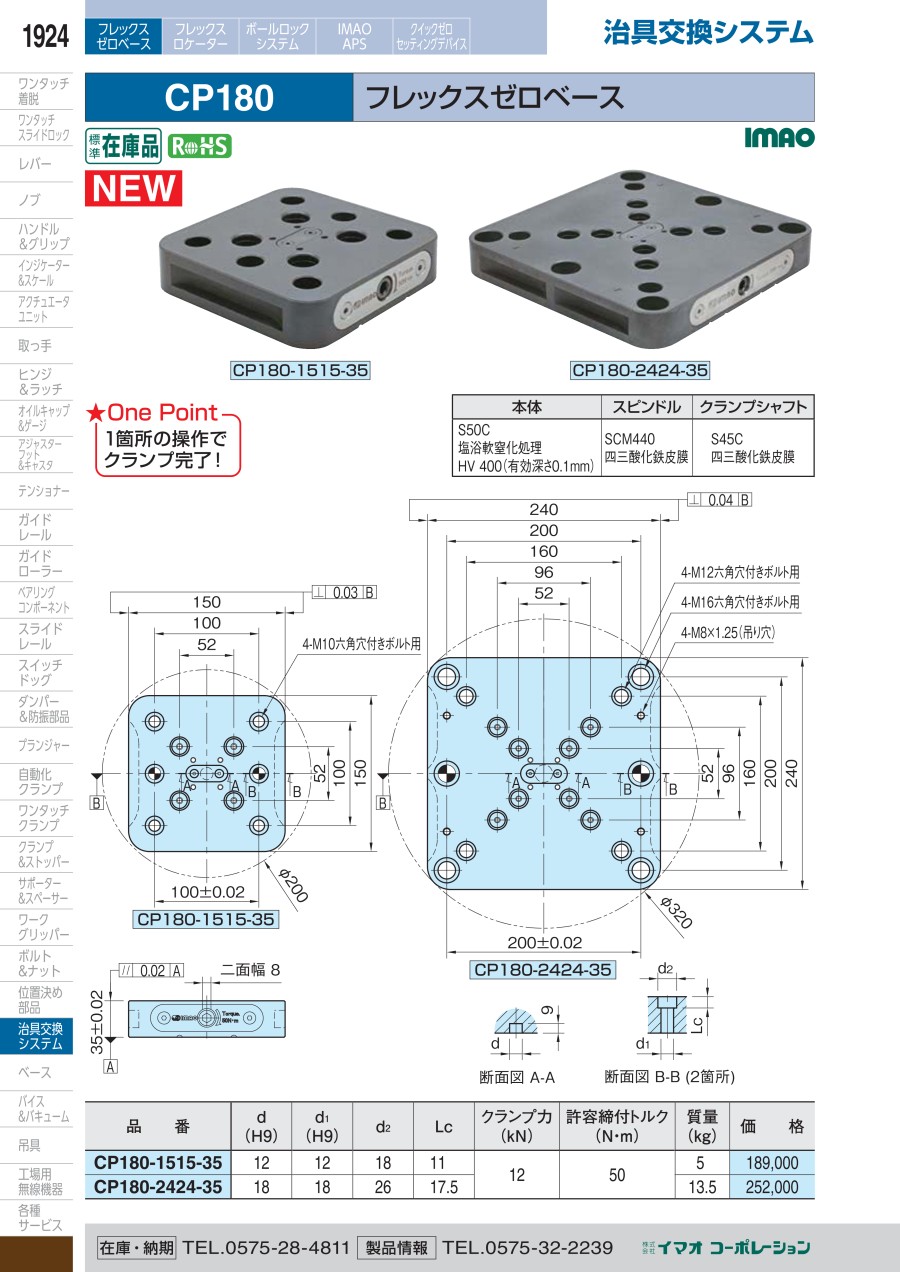

外形図
使用方法・使用事例
使用方法
■位置決め方法
下記の基準穴や2側面を使用して位置決めが可能です。
使用事例
■取付け方向のミス防止（ポカヨケ）例
CP180 フレックスゼロベースのM5×0.8深さ12にボルトなどを取付けて、CP170-N センタリングクランプや治具・ワークの取付け向きのポカヨケとしてご使用いただけます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
235,720円 ( 259,292円 ) | 15日目 |
310,720円 ( 341,792円 ) | 15日目 |
