京セラ

ポリゴンテーパシャンク DWLN（外径・端面加工）

ポリゴンテーパシャンク DWLN（外径・端面加工）
通常単価(税別)
26,915円～39,414円
税込単価
29,607円～43,355円
通常出荷日：2日目

【特長】・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。・切削トルクの3面均等配分によ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

PSC規格互換工具

JIS B 6066-1 2面拘束形ポリゴンテーパシャンク及び主軸端


■高剛性
ポリゴンテーパ形状とフランジ端面の2 面拘束により高剛性を発揮
ポリゴンテーパシャンク DWLN（外径・端面加工） 2面拘束
■高精度
良好な繰返し取付精度（±2μm以内）
ポリゴンテーパシャンク DWLN（外径・端面加工） 3面均等配分

3面均等配分により、剛性とセンタリング性向上

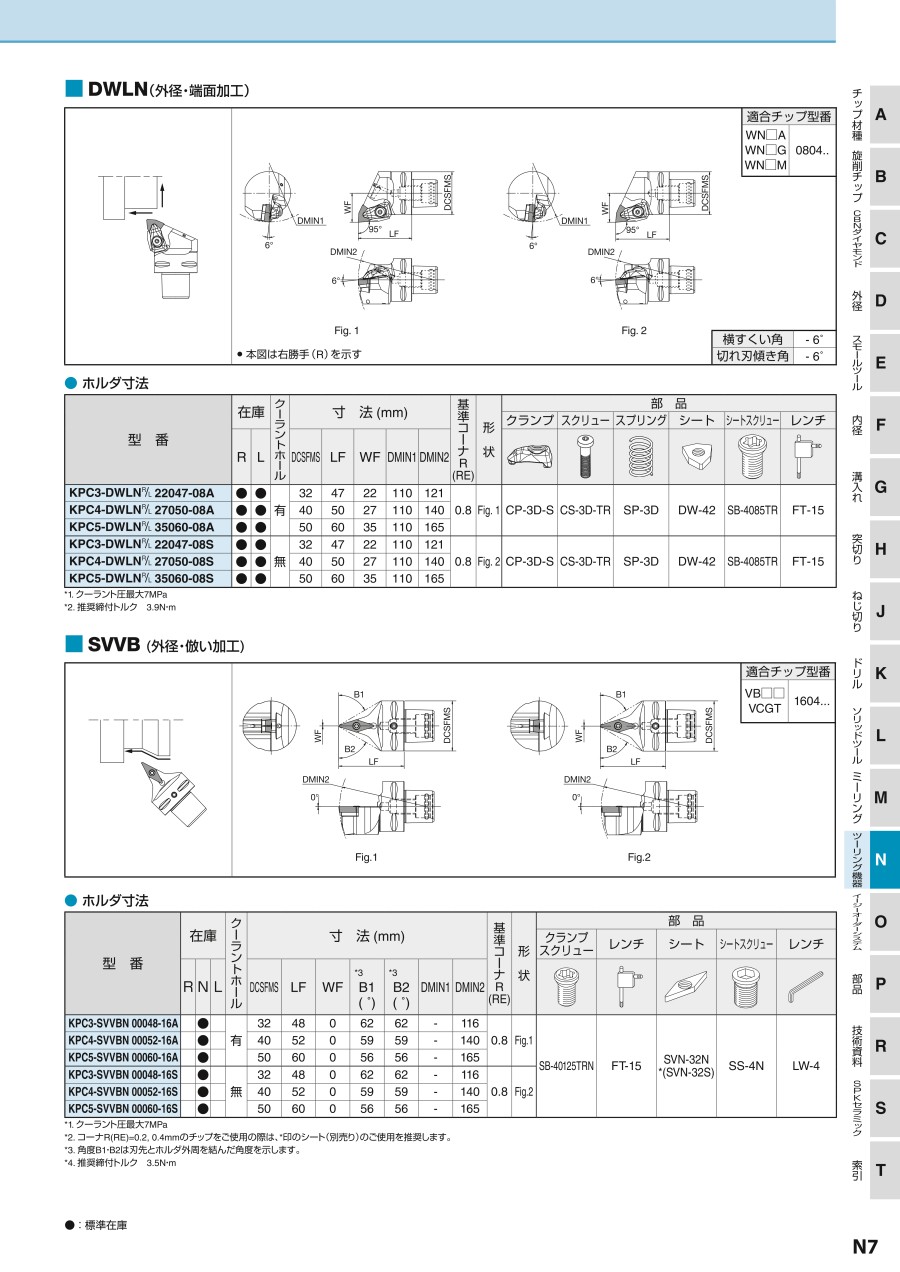

外形図

ポリゴンテーパシャンク DWLN（外径・端面加工） 外形図

型番リスト

表示件数
  • 1
    • 型番
    KPC3-DWLNL22047-08A
    KPC3-DWLNL22047-08S
    KPC3-DWLNR22047-08A
    KPC3-DWLNR22047-08S
    KPC4-DWLNL27050-08A
    KPC4-DWLNL27050-08S
    KPC4-DWLNR27050-08A
    KPC4-DWLNR27050-08S
    KPC5-DWLNL35060-08A
    KPC5-DWLNL35060-08S
    KPC5-DWLNR35060-08A
    KPC5-DWLNR35060-08S

    勝手

    油穴（オイルホール）

    シャンク幅

    (mm)

    全長

    (mm)

    		最小発注数量
    左
    ○
    32
    47
    1個
    左
    -
    32
    47
    1個
    右
    ○
    32
    47
    1個
    右
    -
    32
    47
    1個
    左
    ○
    40
    50
    1個
    左
    -
    40
    50
    1個
    右
    ○
    40
    50
    1個
    右
    -
    40
    50
    1個
    左
    ○
    50
    60
    1個
    左
    -
    50
    60
    1個
    右
    ○
    50
    60
    1個
    右
    -
    50
    60
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    32,340円
    ( 35,574円 )
    2日目
    26,915円
    ( 29,607円 )
    2日目
    32,340円
    ( 35,574円 )
    2日目
    26,915円
    ( 29,607円 )
    2日目
    34,329円
    ( 37,762円 )
    2日目
    28,564円
    ( 31,420円 )
    2日目
    34,329円
    ( 37,762円 )
    2日目
    28,564円
    ( 31,420円 )
    2日目
    39,414円
    ( 43,355円 )
    2日目
    32,819円
    ( 36,101円 )
    2日目
    39,414円
    ( 43,355円 )
    2日目
    32,819円
    ( 36,101円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。
    ・切削トルクの3面均等配分により、剛性とセンタリング性向上。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
