オーエスジー

超硬リーディングドリル AD-LDS

Name: 超硬リーディングドリル AD-LDS
Brand: オーエスジー
SKU: 223301876822
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 6,753円～21,432円

税込単価: 7,428円～23,575円

通常出荷日：1日目～3日目

【特長】・EgiAsコーティング採用で耐摩耗性・じん性が向上・切れ味がよく欠けにくい刃先形状・耐摩耗性...

詳細を確認

44.0

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

オーエスジー

リーディングドリルスタンダード NC-LDS

通常価格(税別)： 1,738円 (税込価格：1,912円)

通常出荷日：在庫品1日目

よく一緒に見られています

オーエスジー

リーディングドリル TIN-NC-LDS

通常価格(税別)： 2,757円 (税込価格：3,033円)

通常出荷日：在庫品1日目

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

耐摩耗性・じん性の高いEgiAs（イージアス）コーティング

高い耐摩耗性・耐熱性に加え、じん性に優れる皮膜で、長寿命と寿命安定化を実現

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

センタリング

面取り

切削条件時の注意

AD-LS-LDS（ロングシャンク）を使用する場合は、送り量を低目にご使用下さい。
回転数が十分に上がらない場合は、出来得る限り高回転でご使用下さい。
この切削条件基準表は、水溶性切削油剤を使用する場合のものです。
不水溶性切削油剤を使用する場合は、切削速度を20%下げて下さい。
曲面・傾斜面等へのセンタリングは、送り量を低目にご使用下さい。
ステンレス鋼へのセンタリングは推奨しません。TIN-NC-LDSまたはNC-LDSをご使用下さい。
高速加工をする場合は、上記切削速度の中央値の2倍を上限として下さい。
ステンレス鋼への穴面取りは、低炭素鋼の数値を参考にして下さい。

選定サポート情報

ドリル直径別製作対応表

アプリケーションに応じ、更に充実した幅広いラインナップで最適加工シーンを提供します

単位：mm

型番リスト

表示件数

型番

先端角

(°)

ドリル径（刃径）

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MTNo

ツールNo.

コーティング詳細

ねじれ角

先端長

(mm)

最小下穴径

(mm)

先端角の許容差

シャンク長

(mm)

最小発注数量

90	0.5	1	38	3	8688930	WXL	約25	0.3	0.25	±1	32.2	1個
140	0.5	1	38	3	8688963	WXL	約25	0.1	-	0～+4	32.2	1個
90	1	1.8	38	3	8688931	WXL	約25	0.5	0.4	±1	32	1個
140	1	1.8	38	3	8688964	WXL	約25	0.2	-	0～+4	32	1個
90	2	2.5	38	3	8688932	EgiAs	約25	1	1	±1	33	1個
140	2	2.5	38	3	8688965	EgiAs	約25	0.4	-	0～+4	33.1	1個
60	3	9	48	3	8688951	EgiAs	12	1.8	1.5	±3	39	1個
90	3	9	48	3	8688933	EgiAs	12	1.5	1.2	±1	39	1個
120	3	9	48	3	8688957	EgiAs	12	0.9	-	±2	39	1個
140	3	9	48	3	8688966	EgiAs	12	0.5	-	0～+4	39	1個
60	4	12	54	4	8688952	EgiAs	12	2.7	1.7	±3	42	1個
90	4	12	54	4	8688934	EgiAs	12	2	1.5	±1	42	1個
120	4	12	54	4	8688958	EgiAs	12	1.2	-	±2	42	1個
140	4	12	54	4	8688967	EgiAs	12	0.7	-	0～+4	42	1個
60	6	15	72	6	8688953	EgiAs	12	4.2	2	±3	57	1個
90	6	15	72	6	8688935	EgiAs	12	3	1.9	±1	57	1個
120	6	15	72	6	8688959	EgiAs	12	1.7	-	±2	57	1個
140	6	15	72	6	8688968	EgiAs	12	1.1	-	0～+4	57	1個
60	8	20	81	8	8688954	EgiAs	12	5.9	2.1	±3	61	1個
90	8	20	81	8	8688936	EgiAs	12	4	2.1	±1	61	1個
120	8	20	81	8	8688960	EgiAs	12	2.3	-	±2	61	1個
140	8	20	81	8	8688969	EgiAs	12	1.5	-	0～+4	61	1個
60	10	24	93	10	8688955	EgiAs	12	7.4	2.5	±3	69	1個
90	10	24	93	10	8688937	EgiAs	12	5	2.5	±1	69	1個
120	10	24	93	10	8688961	EgiAs	12	2.9	-	±2	69	1個
140	10	24	93	10	8688970	EgiAs	12	1.8	-	0～+4	69	1個
60	12	28	108	12	8688956	EgiAs	12	9.1	2.5	±3	80	1個
90	12	28	108	12	8688938	EgiAs	12	6	2.5	±1	80	1個
120	12	28	108	12	8688962	EgiAs	12	3.5	-	±2	80	1個
140	12	28	108	12	8688971	EgiAs	12	2.2	-	0～+4	80	1個

通常単価(税別) (税込単価)	通常出荷日

6,753円 ( 7,428円 )	3日目
6,753円 ( 7,428円 )	3日目
6,753円 ( 7,428円 )	3日目
6,753円 ( 7,428円 )	3日目
6,753円 ( 7,428円 )	3日目
6,753円 ( 7,428円 )	3日目
7,879円 ( 8,667円 )	3日目
7,879円 ( 8,667円 )	3日目
7,879円 ( 8,667円 )	3日目
7,879円 ( 8,667円 )	3日目
9,748円 ( 10,723円 )	3日目
9,748円 ( 10,723円 )	3日目
9,748円 ( 10,723円 )	3日目
9,748円 ( 10,723円 )	3日目
10,162円 ( 11,178円 )	3日目
10,162円 ( 11,178円 )	3日目
10,162円 ( 11,178円 )	3日目
10,738円 ( 11,812円 )	3日目
13,220円 ( 14,542円 )	3日目
13,220円 ( 14,542円 )	3日目
13,220円 ( 14,542円 )	3日目
13,741円 ( 15,115円 )	3日目
16,399円 ( 18,039円 )	3日目
16,399円 ( 18,039円 )	3日目
16,399円 ( 18,039円 )	3日目
17,337円 ( 19,071円 )	3日目
20,345円 ( 22,380円 )	3日目
20,345円 ( 22,380円 )	1日目
20,345円 ( 22,380円 )	3日目
21,432円 ( 23,575円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・EgiAsコーティング採用で耐摩耗性・じん性が向上
・切れ味がよく欠けにくい刃先形状
・耐摩耗性とじん性に優れる被膜で長寿命と寿命安定化を実現

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

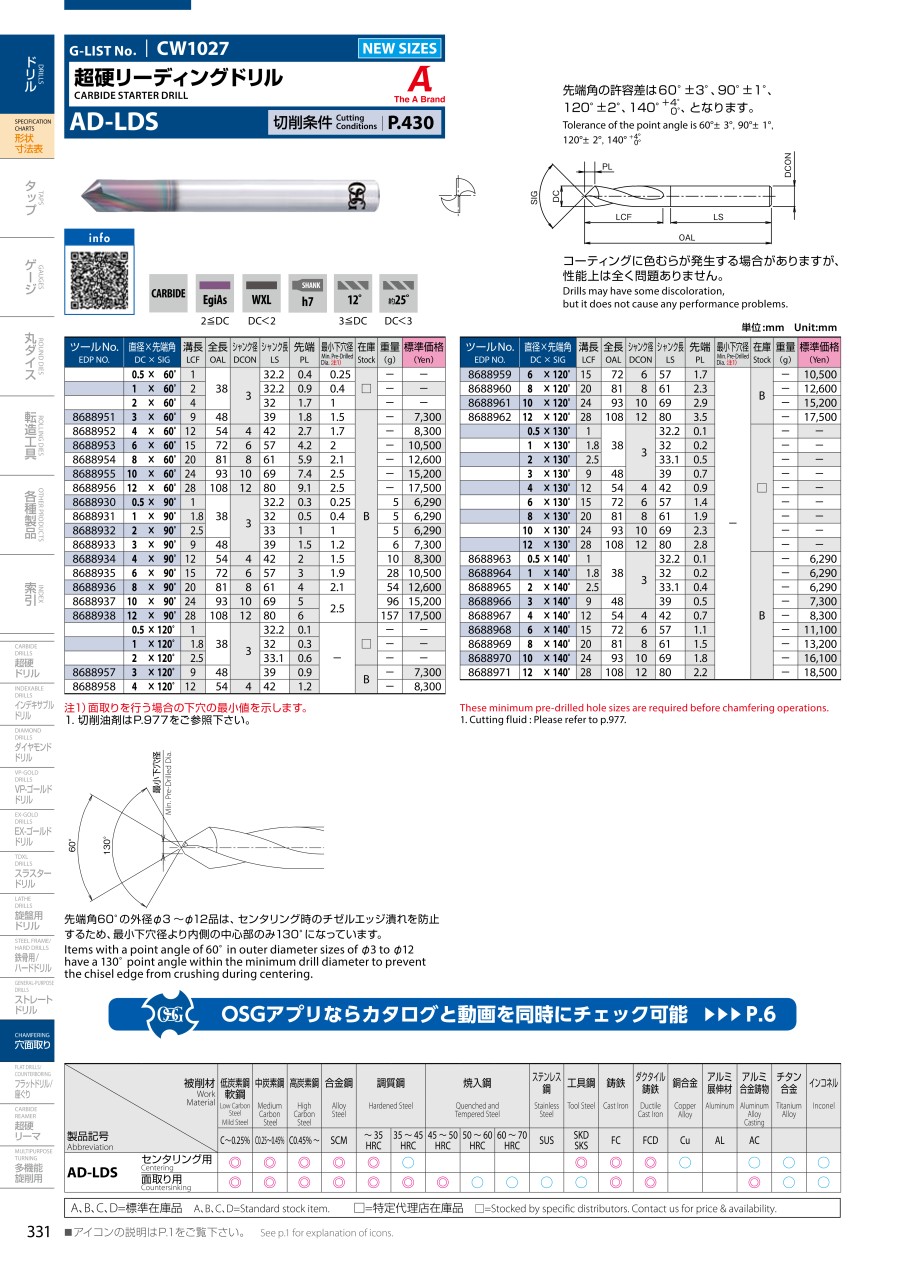

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬リーディングドリル AD-LDSのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

センタ穴

満足度：4.02022/09/30

主にセンタ穴の加工に使用しています。位置決め精度は良いように思います。コーティングが良いので耐久性もあるように思います。...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品超硬リーディングドリル AD-LDS	リーディングドリル TIN-NC-LDS	リーディングドリルスタンダード NC-LDS	リーディングドリル超硬FXコーティング FX-LDS	リーディングドリル Vコート粉末ハイス VP-LDS	VP-LS-LDS 穴面取りリーディングドリル Vコーティング粉末ハイスロングシャンク
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	6,753円-	2,757円 -	1,738円 -	65,289円 -	3,660円 -	4,480円 -
通常出荷日	1日目〜	在庫品1日目〜	在庫品1日目〜	3日目	在庫品1日目〜	3日目〜
種別	スポットドリル	スポットドリル	スポットドリル	スポットドリル	スポットドリル	スポットドリル
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
工具材質	超硬	ハイス	ハイス	超硬	粉末ハイス	粉末ハイス
コーティング・表面処理	鋼用	鋼用	ノンコート	鋼用	鋼用	鋼用
片刃・両刃	片刃	片刃	片刃	片刃	片刃	片刃
