ねじ締めカウンタ DLR5640-WN DLR5640-WN
日東工器

ねじ締めカウンタ DLR5640-WN

通常単価(税別)
56,900円
税込単価
62,590円
通常出荷日：1日目

【特長】・ねじ締め作業シミュレートで簡単設定・信頼性の高いねじ締め管理で、車載機器、電装機器の組立に最...

詳細を確認
  • 商品タイプ
    関連部品
  • 電源 (V)
    AC100～240　50/60Hz
  • カウント数
    1 ～ 99
  • カウント方式
    カウントアップ／ダウン
  • カウントコレクト機能
    正常締付時のみカウント
  • コレクトタイマ設定
    0.01 ～ 0.99秒（オートコレクトタイマ付）
  • ワークセンサ入力
    有り（１入力）／無し
  • 外部カウント入力
    2入力（PARTS_A／PARTS_B）
  • ワークセットタイマ設定
    0 ～ 9.5秒
  • OK出力タイマ設定
    0 ～ 9.5秒
  • NGブザ機能
    ON（１）／ON（2）／ OFF
  • OKブザ機能
    ON（１）／ ON（2）／ ON（3）／ OFF
  • カウントリターン機能
    ON／OFF
  • NG判定開始タイミング設定
    WORK SET／DRIVER ON
  • OK判定オート/マニュアル設定
    AUTO／MANUAL
  • ドライバロック機能
    ON／OFF
  • リンク接続
    可能（最大10台）
  • JANコード
    4992338061548
  • 端子台外部入力
    センサ／リセット／リンクIN／PARTS A／PARTS B
  • 端子台外部出力
    OK／NG／リンクOUT
  • 設定値メモリ
    内部不揮発性メモリに記憶
  • 寸法 (mm)
    101（W）×140（H）×57（D）
  • 質量 (kg)
    0.8
  • 付属品
    3ピンプラグ アース付電源コード（2m)、吊り金具（2個）
  • 制御
    ドライバ：SPEED／LINEAR START

型番:

DLR5640-WN
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

製品の基本仕様・特長

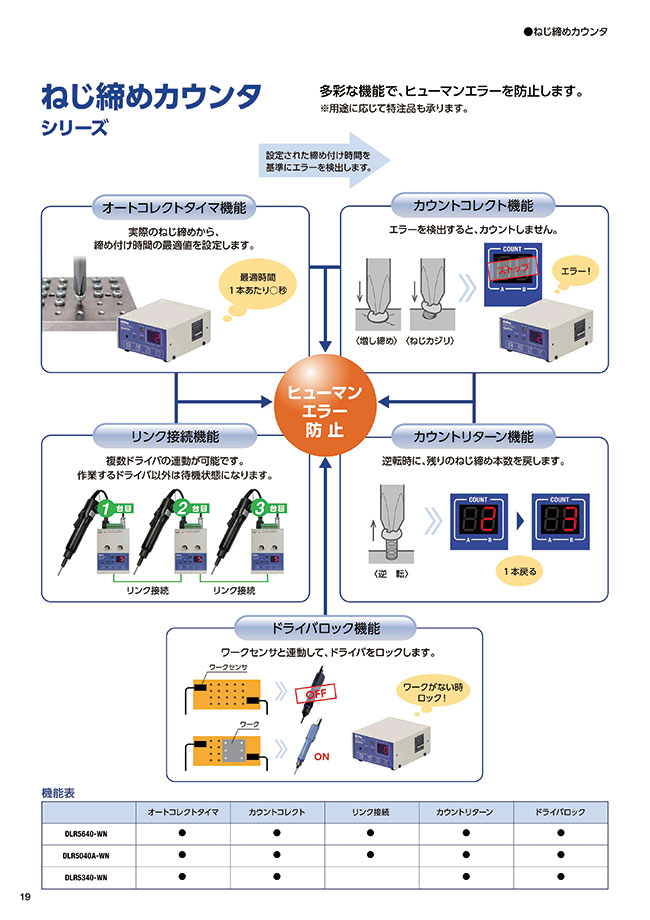

  • 多彩な機能で、ヒューマンエラーを防止します。
  • 設定された締め付け時間を基準にエラーを検出します。


【仕様】

カウント数1～99
カウント方式カウントアップ／ダウン
カウントコレクト機能正常締付時のみカウント
コレクトタイマ設定0.01～0.99秒（オートコレクトタイマ付）
ワークセンサ入力有り（1入力）／無し
外部カウント入力2入力（PARTS_A／PARTS_B）
ワークセットタイマ設定0～9.5秒
OK出力タイマ設定0～9.5秒
NGブザ機能ON（1）／ON（2）／OFF
OKブザ機能ON（1）／ON（2）／ON（3）／OFF
カウントリターン機能ON／OFF
NG判定開始タイミング設定WORK SET／DRIVER ON
OK判定オート／マニュアル設定AUTO／MANUAL
ドライバロック機能ON／OFF
リンク接続可能（最大10台）
端子台外部入力センサ／リセット／リンクIN／PARTS A／PARTS B
端子台外部出力OK／NG／リンクOUT
設定値メモリ内部不揮発性メモリに記憶
ドライバ制御SPEED／LINEAR START
入力電源AC100～240V 50／60Hz
ドライバ供給電源DC33V／1.5A
寸法101（W）×140（H）×57（D）mm
質量0.8kg
付属品3ピンプラグ アース付電源コード（2m）、吊り金具（2個）


【リンク接続機能】

複数台のドライバ使用時に、カウンタの連動が可能です。
ねじ締め作業順にカウンタをリンク接続すれば、作業するドライバ以外のドライバは待機状態となり、ねじ締めができません。
右図の例では、3台目のねじ締めが終わると、ねじ締め作業完了となります。
（最大10台まで接続可能）
ねじ締めカウンタ DLR5640-WN 製品仕様関連画像

外形図

単位：mm
ねじ締めカウンタ DLR5640-WN 外形図

使用方法・使用事例

使用事例

卓上、壁掛けの両方で設置可能

ねじ締めカウンタ DLR5640-WN 製品仕様関連画像2
ねじ締めカウンタ DLR5640-WN 使用事例関連画像

DLR5640-WNの仕様・寸法情報

商品タイプ
関連部品
電源(V)
AC100～240　50/60Hz
カウント数
1 ～ 99
カウント方式
カウントアップ／ダウン
カウントコレクト機能
正常締付時のみカウント
コレクトタイマ設定
0.01 ～ 0.99秒（オートコレクトタイマ付）
ワークセンサ入力
有り（１入力）／無し
外部カウント入力
2入力（PARTS_A／PARTS_B）
ワークセットタイマ設定
0 ～ 9.5秒
OK出力タイマ設定
0 ～ 9.5秒
NGブザ機能
ON（１）／ON（2）／ OFF
OKブザ機能
ON（１）／ ON（2）／ ON（3）／ OFF
カウントリターン機能
ON／OFF
NG判定開始タイミング設定
WORK SET／DRIVER ON
OK判定オート/マニュアル設定
AUTO／MANUAL
ドライバロック機能
ON／OFF
リンク接続
可能（最大10台）
JANコード
4992338061548
端子台外部入力
センサ／リセット／リンクIN／PARTS A／PARTS B
端子台外部出力
OK／NG／リンクOUT
設定値メモリ
内部不揮発性メモリに記憶
寸法(mm)
101（W）×140（H）×57（D）
質量(kg)
0.8
付属品
3ピンプラグ アース付電源コード（2m)、吊り金具（2個）
制御
ドライバ：SPEED／LINEAR START
-
-

絞り込み条件

  • タイプ

  • 出荷日

    • すべて
    • 1日以内

型番リスト

表示件数
  • 1
    • 型番
    DLR5640-WN
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    56,900円
    ( 62,590円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ねじ締め作業シミュレートで簡単設定
    ・信頼性の高いねじ締め管理で、車載機器、電装機器の組立に最適
    ・コントローラとカウンタを一体化（外部コントローラ不要）
    ・逆転時にねじ締め本数を戻す「カウントリターン機能」
    ・締付判定時間を自動で設定する「オートコレクトタイマ機能」
    ・増し締め・ねじカジリ時にカウントしない「カウントコレクト機能」
    ・不用意にドライバが動作することを防止する「ドライバロック機能」
    ・外部カウント入力が可能（2入力）
