精密小ねじ用電動ドライバ/コントローラ

通常単価(税別): 23,448円～46,845円

税込単価: 25,793円～51,530円

通常出荷日：1日目～7日目

【特長】・専用コントローラで、高精度ねじ締めを実現・安定した繰返しトルク精度・ねじ頭にやさしいソフトス...

ご注意

本品をご利用いただくには、いずれかの本体とコントローラ（型番：DLC1213A-EN）の両方が必要です。本体とコントローラはセットではありません。ご注文の際はご注意ください。

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

ブラシ付モータ
低電圧：専用コントローラに接続。42V以下の電圧で駆動します。

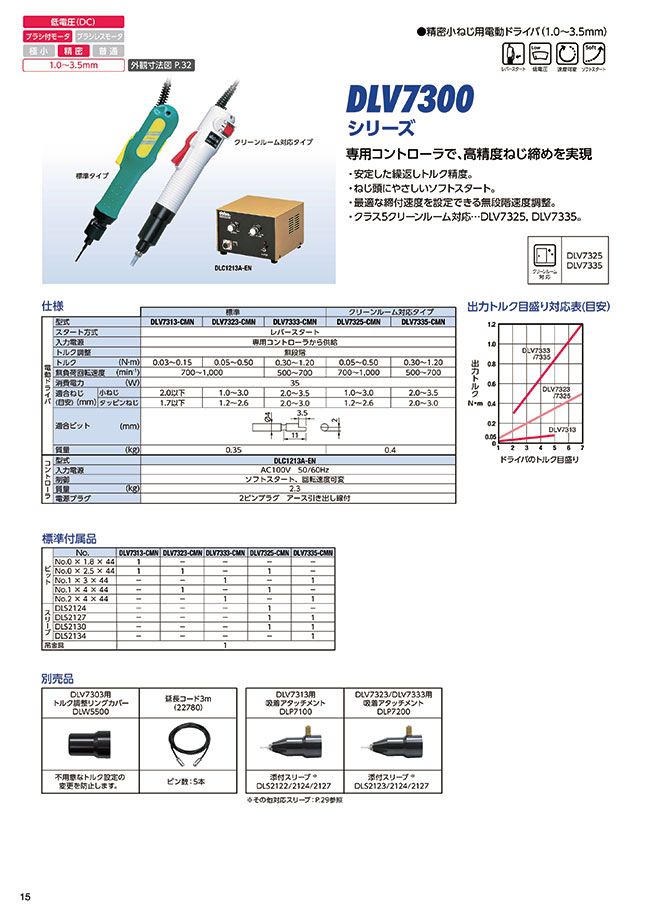

【電動ドライバ仕様】

型番		DLV7313-CMN	DLV7323-CMN	DLV7333-CMN
タイプ		標準
スタート方式		レバースタート
入力電源		専用コントローラから供給
トルク調整		無段階
トルク（N・m）		0.03～0.15	0.05～0.50	0.30～1.20
無負荷回転速度（min^-1）		700～1,000		500～700
消費電力（W）		35
適合ねじ（目安）（mm）	小ねじ	2.0以下	1.0～3.0	2.0～3.5
適合ねじ（目安）（mm）	タッピンねじ	1.7以下	1.2～2.6	2.0～3.0
適合ビット（mm）
質量（kg）		0.35

【コントローラ仕様】

型番		DLC1213A-EN
入力電源		AC100V 50／60Hz
制御		ソフトスタート、回転速度可変
質量（kg）		2.3
電源プラグ		2ピンプラグアース引き出し線付

【標準付属品】

型番		DLV7313-CMN	DLV7323-CMN	DLV7333-CMN
ビット	No.0×1.8×44	1	-	-
	No.0×2.5×44	1	1	-
	No.1×3×44	-	-	1
	No.1×4×44	-	1	-
	No.2×4×44	-	-	1
スリーブ	DLS2124	-	-	-
	DLS2127	-	-	-
	DLS2130	-	-	-
	DLS2134	-	-	-
吊金具		1

【出力トルク目盛り対応表（目安）】

外形図

DLC1213A-EN（インレット式電源コード）

DLV7313／7323／7333

注意・禁止事項

【トルク管理について】

ねじに発生する締め付けトルクは、ねじサイズや材質、ワークの種類によって異なります。ねじに発生しているトルクをトルクレンチ等で必ず確認し管理してください。
締付条件によって締付トルクは変化します。

商品TOP

カタログ (見開き版)

絞り込み条件：11 項目の仕様が未選択です

商品タイプ
- 本体
- 関連部品
出力トルク(N・m)
- 0.03～0.15
- 0.05～0.50
- 0.30～1.20
電源(V)
- AC100　50/60Hz
適合ねじ：小ねじ(mm)
- 1.0～3.0
- 2.0以下
- 2.0～3.5
スタート方式
- レバースタート式
適合ねじ：タッピンねじ(mm)
- 1.2～2.6
- 1.7以下
- 2.0～3.0
回転速度(min⁻¹)
- 500～700
- 700～1000
消費電力(W)
- 35
詳細タイプ
- クリーンルーム対応タイプ
- コントローラ
- 標準タイプ
トルク調整
- 無段階
JANコード
- 4992338084325
- 4992338577032
- 4992338577056
- 4992338577063
- 4992338577070
- 4992338577087
タイプ
- DLC1213A-EN
- DLV73
出荷日
すべて
1日以内
2日以内
6日以内
7日以内

型番リスト

表示件数

型番

商品タイプ

出力トルク

(N・m)

電源

(V)

適合ねじ：小ねじ

(mm)

スタート方式

適合ねじ：タッピンねじ

(mm)

回転速度

(min⁻¹)

消費電力

(W)

詳細タイプ

トルク調整

JANコード

質量

(kg)

仕様

制御

電源プラグ

最小発注数量

関連部品	-	AC100　50/60Hz	-	-	-	-	-	コントローラ	-	4992338084325	2.3	-	ソフトスタート、回転速度可変	2ピンプラグ　アース引き出し線付	1個
本体	0.03～0.15	-	2.0以下	レバースタート式	1.7以下	700～1000	35	標準タイプ	無段階	4992338577087	0.35	入力電源：専用コントローラから供給	-	-	1個
本体	0.05～0.50	-	1.0～3.0	レバースタート式	1.2～2.6	700～1000	35	標準タイプ	無段階	4992338577063	0.35	入力電源：専用コントローラから供給	-	-	1個
-	0.05～0.50	-	1.0～3.0	レバースタート式	1.2～2.6	700～1000	35	クリーンルーム対応タイプ	無段階	4992338577032	0.4	入力電源：専用コントローラから供給	-	-	1個
本体	0.30～1.20	-	2.0～3.5	レバースタート式	2.0～3.0	500～700	35	標準タイプ	無段階	4992338577070	0.35	入力電源：専用コントローラから供給	-	-	1個
-	0.30～1.20	-	2.0～3.5	レバースタート式	2.0～3.0	500～700	35	クリーンルーム対応タイプ	無段階	4992338577056	0.4	入力電源：専用コントローラから供給	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

23,448円 ( 25,793円 )	1日目
32,298円 ( 35,528円 )	1日目
30,934円 ( 34,027円 )	2日目
46,845円 ( 51,530円 )	7日目
30,934円 ( 34,027円 )	2日目
44,382円 ( 48,820円 )	6日目

詳細情報

基本情報

【特長】
・専用コントローラで、高精度ねじ締めを実現
・安定した繰返しトルク精度
・ねじ頭にやさしいソフトスタート
・最適な締付速度を設定できる無段階速度調整

ご注意

本品をご利用いただくには、いずれかの本体とコントローラ（型番：DLC1213A-EN）の両方が必要です。本体とコントローラはセットではありません。ご注文の際はご注意ください。

商品担当おすすめ

日東工器
ねじ締めカウンタ DLR5640-WN
中村製作所
TCSK99MA用有線トランスレスプッシュ/レバースタート式電動ドライバー9Kシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
