日進工具

銅電極加工用ロングネックボールエンドミル DRB230

Name: 銅電極加工用ロングネックボールエンドミル DRB230
Brand: 日進工具
SKU: 223300251817
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 4,863円～9,858円

税込単価: 5,349円～10,844円

【特長】・銅電極の加工に特化したロングネックボールエンドミル・切削性の高さと鋭...

詳細情報を確認する

加工用途（加工形状）
曲面
工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（DLC）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーティング詳細
DLC
ねじれ角詳細 (°)
30
シャンク径公差
h5

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が94型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

銅電極加工用ロングネックエンドミルシリーズ
バリを最小限に抑え高精度な銅電極加工を可能にするロングネックエンドミルシリーズ。
切れ味と強度を兼ねそなえたシャープな刃先と、安定した寿命に貢献するDLC コーティングで、今までにない切れ味と耐久性で銅電極加工を革新します。
困難だった【銅タングステン】にも長寿命な加工を実現します。

工具素材	超微粒子超硬合金
ねじれ角	30°
表面処理	DLCコーティング
刃数	2刃数
加工用途	曲面加工

（1）切れ味を向上させる刃先と強スパイラル形状
切れ味の高い刃形状にすることで、バリを抑制し高精度な加工を実現します。

鋭利な刃先角

強スパイラル形状

（2）立壁部でも側面を綺麗に…Rから外周刃までシームレスな刃付け

角張のないシームレスなつなぎで加工面への傷を残さず加工でき、そしてR精度も向上します。

これらの特長とDLCコーティングの相乗効果で、銅電極の加工において、長時間安定した精度を保つ切削加工が可能になりました。

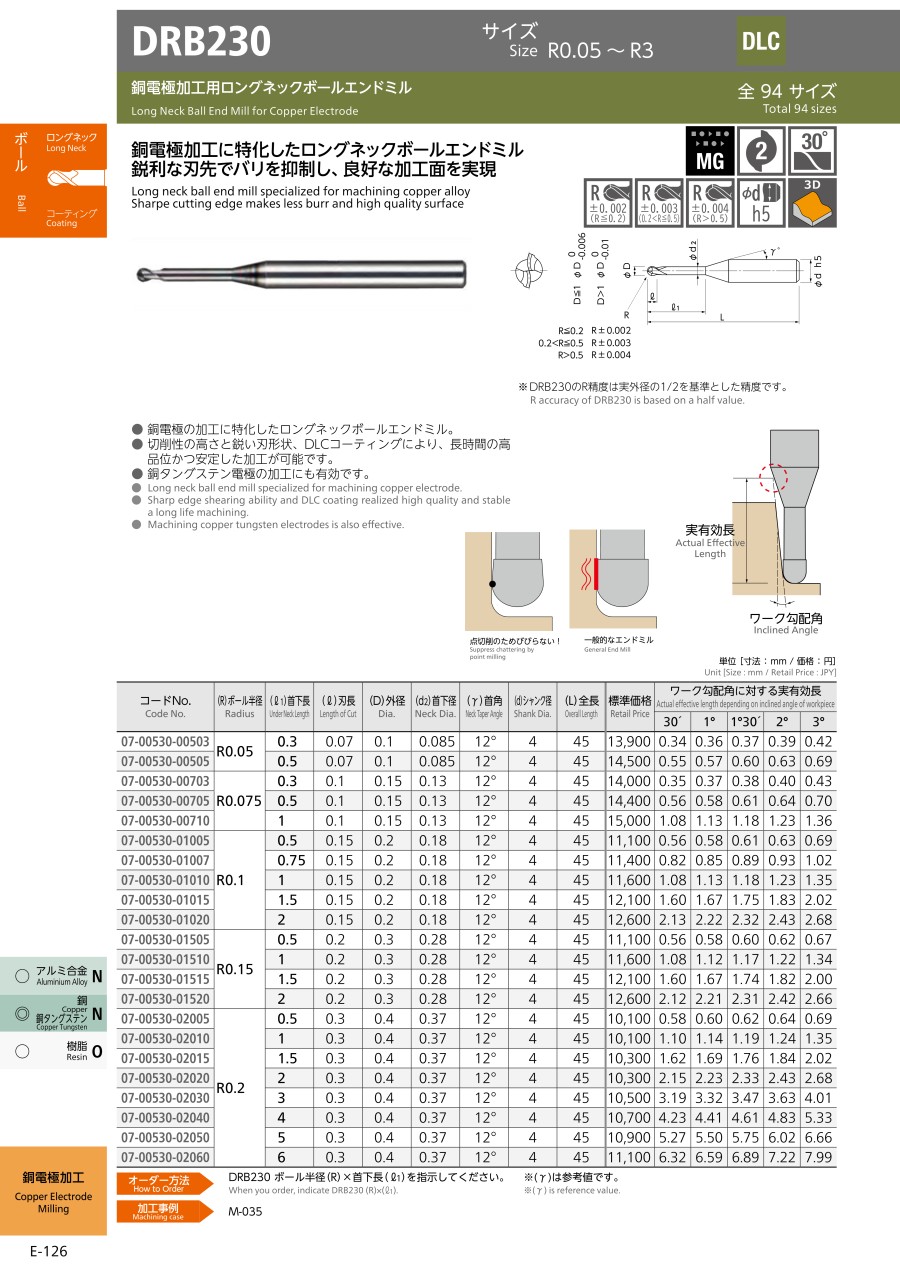

外形図

※DRB230のR精度は実刃径の1/2を基準とした精度です。

使用方法・事例

使用方法

使用事例

タフピッチ銅寿命比較テスト（ボールタイプ DRB230）

銅電極用ロングネックボールエンドミル DRB230 ボールタイプDRB230の加工事例

動画

推奨切削条件

推奨切削条件表

被削材			銅				銅タングステン（W70% - Cu30%）
Rサイズ	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数
Rサイズ	首下長	外径と首下長の比 L/D	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1
0.05	0.3	3	0.01	0.01	200	40,000	0.008	0.008	150	30,000
0.05	0.5	5	0.007	0.007	150	40,000	0.005	0.005	100	30,000
0.075	0.3	2	0.015	0.02	250	40,000	0.01	0.015	180	30,000
	0.5	3.3	0.015	0.02	200	40,000	0.008	0.015	150	30,000
	1	6.7	0.007	0.01	150	40,000	0.005	0.008	100	30,000
0.1	0.5	2.5	0.025	0.05	500	40,000	0.02	0.04	350	30,000
	0.75	3.75	0.025	0.05	450	40,000	0.02	0.04	300	30,000
	1	5	0.02	0.04	400	40,000	0.015	0.03	250	30,000
	1.5	7.5	0.015	0.03	300	40,000	0.008	0.02	150	30,000
	2	10	0.008	0.015	200	40,000	0.005	0.01	100	30,000
0.15	0.5	1.7	0.03	0.07	700	40,000	0.03	0.07	500	30,000
	1	3.3	0.03	0.07	700	40,000	0.03	0.07	500	30,000
	1.5	5	0.025	0.05	500	40,000	0.02	0.05	300	30,000
	2	6.7	0.015	0.03	400	40,000	0.01	0.02	200	30,000
0.2	0.5	1.3	0.05	0.1	1,000	40,000	0.04	0.08	700	30,000
	1	2.5	0.05	0.1	1,000	40,000	0.04	0.08	700	30,000
	1.5	3.8	0.04	0.08	1,000	40,000	0.03	0.06	700	30,000
	2	5	0.035	0.06	600	40,000	0.02	0.05	350	30,000
	3	7.5	0.02	0.04	400	30,000	0.01	0.03	200	25,000
	4	10	0.008	0.015	250	25,000	0.005	0.01	100	18,000
	5	12.5	0.005	0.015	200	25,000	0.005	0.01	80	16,000
	6	15	0.005	0.015	150	22,000	0.005	0.01	70	14,000
0.25	1	2	0.08	0.15	800	40,000	0.08	0.15	500	30,000
	1.5	3	0.08	0.15	800	40,000	0.08	0.15	500	30,000
	2	4	0.08	0.15	800	40,000	0.08	0.15	500	30,000
	3	6	0.06	0.1	600	35,000	0.06	0.08	400	27,000
	4	8	0.04	0.08	400	30,000	0.025	0.05	200	22,000
	5	10	0.02	0.04	300	25,000	0.01	0.02	150	18,000
	6	12	0.015	0.03	250	22,000	0.005	0.01	120	16,000
0.3	1	1.7	0.12	0.2	1,600	40,000	0.12	0.2	1,200	30,000
	1.5	2.5	0.12	0.2	1,600	40,000	0.12	0.2	1,200	30,000
	2	3.3	0.12	0.2	1,600	40,000	0.12	0.2	1,200	30,000
	3	5	0.1	0.14	1,000	40,000	0.08	0.1	700	30,000
	4	6.7	0.07	0.1	700	30,000	0.04	0.06	400	25,000
	5	8.3	0.05	0.08	600	27,000	0.02	0.04	300	22,000
	6	10	0.04	0.06	500	25,000	0.01	0.03	200	20,000
	8	13.3	0.015	0.05	400	22,000	0.005	0.02	150	18,000
	10	16.7	0.015	0.03	350	20,000	0.005	0.01	120	16,000
0.4	1.5	1.9	0.15	0.3	2,000	40,000	0.15	0.3	1,400	30,000
	2	2.5	0.15	0.3	2,000	40,000	0.15	0.3	1,400	30,000
	3	3.8	0.15	0.3	2,000	40,000	0.15	0.3	1,400	30,000
	4	5	0.12	0.2	1,600	35,000	0.1	0.16	1,000	27,000
	5	6.3	0.1	0.18	1,200	32,000	0.08	0.12	750	24,000
	6	7.5	0.08	0.15	1,000	30,000	0.05	0.1	500	20,000
	8	10	0.05	0.06	700	22,000	0.02	0.025	300	16,000
	10	12.5	0.02	0.05	600	20,000	0.01	0.02	200	14,000
0.5	2	2	0.25	0.4	2,800	40,000	0.25	0.4	2,000	30,000
	3	3	0.25	0.4	2,800	40,000	0.25	0.4	2,000	30,000
	4	4	0.2	0.4	2,400	40,000	0.2	0.4	1,600	30,000
	5	5	0.16	0.3	2,000	35,000	0.12	0.25	1,400	27,000
	6	6	0.14	0.3	1,600	30,000	0.1	0.25	1,000	25,000

被削材			銅				銅タングステン（W70% - Cu30%）
Rサイズ	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数
Rサイズ	首下長	外径と首下長の比 L/D	a_p mm	a_e mm	mm/min	min^-1	a_p mm	a_e mm	mm/min	min^-1
0.5	8	8	0.12	0.2	1,000	25,000	0.06	0.1	500	18,000
	10	10	0.08	0.15	800	20,000	0.03	0.05	300	16,000
	12	12	0.06	0.1	600	16,000	0.015	0.04	200	12,000
	14	14	0.04	0.08	500	14,000	0.01	0.04	160	10,000
	16	16	0.02	0.06	400	12,000	0.005	0.03	120	8,000
0.75	4	2.7	0.3	0.6	2,800	35,000	0.3	0.6	2,200	30,000
	6	4	0.3	0.6	2,400	30,000	0.3	0.6	1,800	25,000
	8	5.3	0.25	0.5	1,800	25,000	0.2	0.4	1,200	20,000
	10	6.7	0.2	0.4	1,400	20,000	0.15	0.3	800	16,000
	12	8	0.15	0.3	1,000	16,000	0.1	0.2	500	12,000
	14	9.3	0.12	0.2	800	14,000	0.08	0.1	350	10,000
	16	10.7	0.1	0.15	650	12,000	0.05	0.08	280	9,000
	18	12	0.08	0.12	500	10,000	0.02	0.06	200	8,000
1	3	1.5	0.45	0.8	4,000	30,000	0.45	0.8	2,400	25,000
	4	2	0.45	0.8	4,000	30,000	0.45	0.8	2,400	22,000
	6	3	0.45	0.8	3,000	27,000	0.45	0.8	1,800	20,000
	8	4	0.4	0.8	2,400	25,000	0.4	0.8	1,600	18,000
	10	5	0.3	0.6	2,000	22,000	0.25	0.5	1,400	16,000
	12	6	0.3	0.6	1,400	16,000	0.25	0.5	900	12,000
	14	7	0.25	0.6	1,200	14,000	0.2	0.5	700	10,000
	16	8	0.25	0.5	1,000	12,000	0.12	0.25	500	9,000
	20	10	0.15	0.3	800	10,000	0.06	0.1	350	8,000
	25	12.5	0.08	0.15	600	8,000	0.03	0.05	200	6,000
1.5	6	2	0.7	1.5	3,400	20,000	0.6	1.2	2,400	16,000
	8	2.7	0.7	1.5	3,400	20,000	0.6	1.2	2,400	16,000
	10	3.3	0.7	1.5	3,400	20,000	0.6	1.2	2,400	16,000
	12	4	0.6	1.2	3,400	20,000	0.6	1	2,400	16,000
	15	5	0.6	1	3,000	18,000	0.5	0.8	2,000	14,000
	20	6.7	0.5	0.8	2,400	16,000	0.4	0.6	1,400	12,000
	25	8.3	0.4	0.6	1,800	12,000	0.2	0.3	900	10,000
	30	10	0.2	0.4	1,200	8,000	0.08	0.15	500	6,000
2	10	2.5	1	1.6	4,000	16,000	0.8	1.6	2,800	12,000
	12	3	1	1.6	3,600	16,000	0.8	1.6	2,800	12,000
	15	3.8	0.8	1.6	3,400	16,000	0.8	1.6	2,400	12,000
	20	5	0.8	1.6	3,000	14,000	0.8	1.6	2,000	10,000
	25	6.3	0.6	1.2	3,000	14,000	0.5	1	2,000	10,000
	30	7.5	0.5	1	2,400	12,000	0.3	0.5	1,200	7,000
	40	10	0.4	0.8	1,200	8,000	0.15	0.3	500	5,000
3	20	3.3	1	2	3,600	12,000	1	2	2,400	9,000
	25	4.2	1	1.8	3,300	11,000	0.8	1.2	2,100	8,000
	30	5	0.8	1.6	3,000	10,000	0.4	0.8	1,800	7,000
	40	6.7	0.6	1.2	2,400	8,000	0.3	0.6	1,250	5,500
	50	8.3	0.5	1	1,800	6,000	0.25	0.5	800	4,000

切削条件時の注意

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは深さ方向の切り込み量、 aeはピックフィードを示します。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
※不水溶性切削油のご使用をお奨めします。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	-	-	-	-	-	-	-	◎	-	-	-

選定サポート情報

スクエアタイプ、ボールタイプ、ラジアスサイズのバリエーションで微細精密な銅電極加工のニーズにお応えします。

スクエアタイプDHR237

ボールタイプDRB230

ラジアスタイプDHR237R

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

刃径公差

首角

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.07	0.05	0.3	4	45	±2	07-00530-00503	-0.006～0mm	12	0.085	0.34	0.36	0.37	0.39	0.42	1個
0.1	0.07	0.05	0.5	4	45	±2	07-00530-00505	-0.006～0mm	12	0.085	0.55	0.57	0.6	0.63	0.69	1個
0.15	0.1	0.075	0.3	4	45	±2	07-00530-00703	-0.006～0mm	12	0.13	0.35	0.37	0.38	0.4	0.43	1個
0.15	0.1	0.075	0.5	4	45	±2	07-00530-00705	-0.006～0mm	12	0.13	0.56	0.58	0.61	0.64	0.7	1個
0.15	0.1	0.075	1	4	45	±2	07-00530-00710	-0.006～0mm	12	0.13	1.08	1.13	1.18	1.23	1.36	1個
0.2	0.15	0.1	0.5	4	45	±2	07-00530-01005	-0.006～0mm	12	0.18	0.56	0.58	0.61	0.63	0.69	1個
0.2	0.15	0.1	0.75	4	45	±2	07-00530-01007	-0.006～0mm	12	0.18	0.82	0.85	0.89	0.93	1.02	1個
0.2	0.15	0.1	1	4	45	±2	07-00530-01010	-0.006～0mm	12	0.18	1.08	1.13	1.18	1.23	1.35	1個
0.2	0.15	0.1	1.5	4	45	±2	07-00530-01015	-0.006～0mm	12	0.18	1.6	1.67	1.75	1.83	2.02	1個
0.2	0.15	0.1	2	4	45	±2	07-00530-01020	-0.006～0mm	12	0.18	2.13	2.22	2.32	2.43	2.68	1個
0.4	0.3	0.2	0.5	4	45	±2	07-00530-02005	-0.006～0mm	12	0.37	0.58	0.6	0.62	0.64	0.69	1個
0.4	0.3	0.2	1	4	45	±2	07-00530-02010	-0.006～0mm	12	0.37	1.1	1.14	1.19	1.24	1.35	1個
0.4	0.3	0.2	1.5	4	45	±2	07-00530-02015	-0.006～0mm	12	0.37	1.62	1.69	1.76	1.84	2.02	1個
0.4	0.3	0.2	2	4	45	±2	07-00530-02020	-0.006～0mm	12	0.37	2.15	2.23	2.33	2.43	2.68	1個
0.4	0.3	0.2	3	4	45	±2	07-00530-02030	-0.006～0mm	12	0.37	3.19	3.32	3.47	3.63	4.01	1個
0.4	0.3	0.2	4	4	45	±2	07-00530-02040	-0.006～0mm	12	0.37	4.23	4.41	4.61	4.83	5.33	1個
0.4	0.3	0.2	5	4	45	±2	07-00530-02050	-0.006～0mm	12	0.37	5.27	5.5	5.75	6.02	6.66	1個
0.4	0.3	0.2	6	4	45	±2	07-00530-02060	-0.006～0mm	12	0.37	6.32	6.59	6.89	7.22	7.99	1個
0.6	0.45	0.3	1	4	45	±3	07-00530-03010	-0.006～0mm	12	0.56	1.12	1.16	1.2	1.25	1.35	1個
0.6	0.45	0.3	1.5	4	45	±3	07-00530-03015	-0.006～0mm	12	0.56	1.64	1.71	1.77	1.84	2.02	1個
0.6	0.45	0.3	2	4	45	±3	07-00530-03020	-0.006～0mm	12	0.56	2.17	2.25	2.34	2.44	2.68	1個
0.6	0.45	0.3	3	4	45	±3	07-00530-03030	-0.006～0mm	12	0.56	3.21	3.34	3.48	3.64	4.01	1個
0.6	0.45	0.3	4	4	45	±3	07-00530-03040	-0.006～0mm	12	0.56	4.25	4.43	4.62	4.84	5.33	1個
0.6	0.45	0.3	5	4	45	±3	07-00530-03050	-0.006～0mm	12	0.56	5.29	5.52	5.76	6.03	6.66	1個
0.6	0.45	0.3	6	4	45	±3	07-00530-03060	-0.006～0mm	12	0.56	6.34	6.61	6.9	7.23	7.99	1個
0.6	0.45	0.3	8	4	45	±3	07-00530-03080	-0.006～0mm	12	0.56	8.42	8.79	9.18	9.62	10.64	1個
0.6	0.45	0.3	10	4	50	±3	07-00530-03100	-0.006～0mm	12	0.56	10.51	10.97	11.47	12.02	13.3	1個
0.8	0.6	0.4	1.5	4	45	±3	07-00530-04015	-0.006～0mm	12	0.76	1.64	1.7	1.76	1.83	1.98	1個
0.8	0.6	0.4	2	4	45	±3	07-00530-04020	-0.006～0mm	12	0.76	2.16	2.24	2.33	2.42	2.65	1個
0.8	0.6	0.4	3	4	45	±3	07-00530-04030	-0.006～0mm	12	0.76	3.2	3.33	3.47	3.62	3.97	1個
0.8	0.6	0.4	4	4	45	±3	07-00530-04040	-0.006～0mm	12	0.76	4.25	4.42	4.61	4.82	5.3	1個
0.8	0.6	0.4	5	4	45	±3	07-00530-04050	-0.006～0mm	12	0.76	5.29	5.51	5.75	6.01	6.63	1個
0.8	0.6	0.4	6	4	45	±3	07-00530-04060	-0.006～0mm	12	0.76	6.33	6.6	6.89	7.21	7.96	1個
0.8	0.6	0.4	8	4	45	±3	07-00530-04080	-0.006～0mm	12	0.76	8.42	8.78	9.17	9.6	10.61	1個
0.8	0.6	0.4	10	4	50	±3	07-00530-04100	-0.006～0mm	12	0.76	10.5	10.96	11.45	12	13.26	1個
1	0.75	0.5	2	4	45	±3	07-00530-05020	-0.006～0mm	12	0.95	2.18	2.26	2.34	2.43	2.65	1個
1	0.75	0.5	3	4	45	±3	07-00530-05030	-0.006～0mm	12	0.95	3.22	3.35	3.48	3.63	3.97	1個
1	0.75	0.5	4	4	45	±3	07-00530-05040	-0.006～0mm	12	0.95	4.27	4.44	4.62	4.83	5.3	1個
1	0.75	0.5	5	4	45	±3	07-00530-05050	-0.006～0mm	12	0.95	5.31	5.53	5.76	6.02	6.63	1個
1	0.75	0.5	6	4	45	±3	07-00530-05060	-0.006～0mm	12	0.95	6.35	6.62	6.9	7.22	7.96	1個
1	0.75	0.5	8	4	45	±3	07-00530-05080	-0.006～0mm	12	0.95	8.44	8.79	9.18	9.61	10.61	1個
1	0.75	0.5	10	4	45	±3	07-00530-05100	-0.006～0mm	12	0.95	10.52	10.97	11.46	12.01	13.26	1個
1	0.75	0.5	12	4	45	±3	07-00530-05120	-0.006～0mm	12	0.95	12.61	13.15	13.75	14.4	15.92	1個
1	0.75	0.5	14	4	50	±3	07-00530-05140	-0.006～0mm	12	0.95	14.7	15.33	16.03	16.79	18.57	1個
1	0.75	0.5	16	4	50	±3	07-00530-05160	-0.006～0mm	12	0.95	16.78	17.51	18.31	19.18	21.23	1個
0.3	0.2	0.15	0.5	4	45	±2	07-00530-01505	-0.006～0mm	12	0.28	0.56	0.58	0.6	0.62	0.67	1個
0.3	0.2	0.15	1	4	45	±2	07-00530-01510	-0.006～0mm	12	0.28	1.08	1.12	1.17	1.22	1.34	1個
0.3	0.2	0.15	1.5	4	45	±2	07-00530-01515	-0.006～0mm	12	0.28	1.6	1.67	1.74	1.82	2	1個
0.3	0.2	0.15	2	4	45	±2	07-00530-01520	-0.006～0mm	12	0.28	2.12	2.21	2.31	2.42	2.66	1個
0.5	0.35	0.25	1	4	45	±3	07-00530-02510	-0.006～0mm	12	0.46	1.13	1.16	1.21	1.26	1.37	1個
0.5	0.35	0.25	1.5	4	45	±3	07-00530-02515	-0.006～0mm	12	0.46	1.65	1.71	1.78	1.85	2.03	1個
0.5	0.35	0.25	2	4	45	±3	07-00530-02520	-0.006～0mm	12	0.46	2.17	2.25	2.35	2.45	2.69	1個
0.5	0.35	0.25	3	4	45	±3	07-00530-02530	-0.006～0mm	12	0.46	3.21	3.34	3.49	3.65	4.02	1個
0.5	0.35	0.25	4	4	45	±3	07-00530-02540	-0.006～0mm	12	0.46	4.25	4.43	4.63	4.85	5.35	1個
0.5	0.35	0.25	5	4	45	±3	07-00530-02550	-0.006～0mm	12	0.46	5.3	5.52	5.77	6.04	6.68	1個
0.5	0.35	0.25	6	4	45	±3	07-00530-02560	-0.006～0mm	12	0.46	6.34	6.61	6.91	7.24	8	1個
1.5	1.1	0.75	4	4	50	±4	07-00530-07504	-0.01～0mm	12	1.45	4.26	4.41	4.59	4.78	5.22	1個
1.5	1.1	0.75	6	4	50	±4	07-00530-07506	-0.01～0mm	12	1.45	6.34	6.59	6.87	7.17	7.88	1個
1.5	1.1	0.75	8	4	50	±4	07-00530-07508	-0.01～0mm	12	1.45	8.43	8.77	9.15	9.56	10.53	1個
1.5	1.1	0.75	10	4	50	±4	07-00530-07510	-0.01～0mm	12	1.45	10.51	10.95	11.43	11.96	13.18	1個

通常単価(税別) (税込単価)	通常出荷日

8,201円 ( 9,021円 )	1日目
8,555円 ( 9,411円 )	1日目
9,200円 ( 10,120円 )	1日目
9,463円 ( 10,409円 )	1日目
9,858円 ( 10,844円 )	1日目
6,562円 ( 7,218円 )	1日目
7,492円 ( 8,241円 )	1日目
6,844円 ( 7,528円 )	1日目
7,139円 ( 7,853円 )	1日目
8,280円 ( 9,108円 )	1日目
6,638円 ( 7,302円 )	1日目
6,734円 ( 7,407円 )	1日目
6,769円 ( 7,446円 )	1日目
6,867円 ( 7,554円 )	1日目
7,000円 ( 7,700円 )	1日目
7,134円 ( 7,847円 )	1日目
7,163円 ( 7,879円 )	1日目
7,295円 ( 8,025円 )	1日目
4,929円 ( 5,422円 )	1日目
5,060円 ( 5,566円 )	1日目
5,134円 ( 5,647円 )	1日目
5,267円 ( 5,794円 )	1日目
5,400円 ( 5,940円 )	1日目
5,534円 ( 6,087円 )	1日目
5,667円 ( 6,234円 )	1日目
5,915円 ( 6,507円 )	1日目
6,243円 ( 6,867円 )	1日目
5,060円 ( 5,566円 )	1日目
5,060円 ( 5,566円 )	1日目
5,267円 ( 5,794円 )	1日目
5,400円 ( 5,940円 )	1日目
5,455円 ( 6,001円 )	1日目
5,534円 ( 6,087円 )	1日目
5,667円 ( 6,234円 )	1日目
5,915円 ( 6,507円 )	1日目
4,863円 ( 5,349円 )	1日目
5,000円 ( 5,500円 )	1日目
5,000円 ( 5,500円 )	1日目
5,134円 ( 5,647円 )	1日目
5,134円 ( 5,647円 )	1日目
5,400円 ( 5,940円 )	1日目
5,400円 ( 5,940円 )	1日目
5,400円 ( 5,940円 )	1日目
5,586円 ( 6,145円 )	1日目
5,586円 ( 6,145円 )	1日目
7,295円 ( 8,025円 )	1日目
6,844円 ( 7,528円 )	1日目
7,139円 ( 7,853円 )	1日目
7,434円 ( 8,177円 )	1日目
6,440円 ( 7,084円 )	1日目
6,440円 ( 7,084円 )	1日目
6,600円 ( 7,260円 )	1日目
6,734円 ( 7,407円 )	1日目
6,867円 ( 7,554円 )	1日目
7,000円 ( 7,700円 )	1日目
7,032円 ( 7,735円 )	1日目
5,060円 ( 5,566円 )	1日目
5,134円 ( 5,647円 )	1日目
5,455円 ( 6,001円 )	1日目
5,455円 ( 6,001円 )	1日目

基本情報

基本情報

【特長】
・銅電極の加工に特化したロングネックボールエンドミル
・切削性の高さと鋭い刃形状、DLCコーティングにより、長時間の高品位かつ安定した加工が可能です
・銅タングステン電極の加工にも有効です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

銅電極加工用ロングネックボールエンドミル DRB230のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

検証実験用に使用しました

満足度：4.02023/05/11

純銅を切削加工した際の、バリの立ちかたを検証実験するのに使用しました。検証実験にあたり、切削加工機、刃物メーカー、刃物サ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品銅電極加工用ロングネックボールエンドミル DRB230	DLCLB DLCコート 2枚刃銅電極加工用ロングネックボールエンドミル	DHB 銅電極・アルミ・プラ用ロングネックボールエンドミル（深リブ用）	ＣｒＮコート超硬ロングネックボールエンドミル銅電極加工用/2枚刃/スタブ/ロングネックタイプ	AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ	MRB230 無限コーティングロングネックボールエンドミル（深リブ用）
メーカー	日進工具	ユニオンツール	日進工具	ミスミ	オーエスジー	日進工具
通常価格	4,863円-	3,453円 -	6,667円 -	2,380円 -	3,965円 -	2,935円 -
通常出荷日	在庫品1日目〜	2日目〜	1日目	在庫品1日目	1日目	在庫品1日目〜
加工用途（加工形状）	曲面	側面 / 溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	アルミ / 銅 / 樹脂	銅	アルミ / 銅 / 樹脂	アルミ / 銅 / グラファイト / 樹脂	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	-	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	非鉄用（DLC）	非鉄用（DLC）	ノンコート	非鉄用（CrN）	非鉄用（DLC）	鋼用

よく一緒に購入される商品

日進工具
DHR237R 銅電極加工用ロングネック…0
通常価格(税別) : 6,470円-
通常出荷日 : 1日目
日進工具
DHR237 銅電極加工用ロングネックス…0
通常価格(税別) : 5,667円-
通常出荷日 : 在庫品1日目～
当日出荷可能
MOLDINO(モルディノ・…
エポックディープボールエボリューション（…4
通常価格(税別) : 3,707円-
通常出荷日 : 在庫品1日目～
当日出荷可能
MOLDINO(モルディノ・…
エポックSD（S-DLC）スクエア 4
通常価格(税別) : 7,225円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
DLCコート超硬ボールエンドミルアルミ…3.6
通常価格(税別) : 3,750円-
通常出荷日 : 在庫品1日目～
当日出荷可能
新潟精機（SK）
鋼ピンゲージ単品 AAシリーズ 0.0…4.6
通常価格(税別) : 1,479円-
通常出荷日 : 在庫品1日目～
当日出荷可能
日進工具
MRBSH230SF 無限コーティングプ…0
通常価格(税別) : 3,119円-
通常出荷日 : 1日目
日進工具
MRB230 無限コーティングロングネ…4.4
通常価格(税別) : 2,935円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
XALシリーズ超硬多機能スクエアエンドミ…4.6
通常価格(税別) : 2,240円-
通常出荷日 : 在庫品1日目～
当日出荷可能
