	長野計器小形デジタル圧力計 GC31
	長野計器普通形圧力計A□ （AA、AC、AE、AG、AJ）
	ASK 圧力テスター用グリセリン圧力計OPG

カタログ

長野計器

0.6級圧力計 GA

通常単価(税別): 18,636円～63,744円

税込単価: 20,500円～70,118円

通常出荷日：2日目～3日目

ブルドン管は高精度用として設計したステンレス材を使用しております。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 128 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

本器は、特に高精度用として設計したステンレス製ブルドン管を使用した圧力計であり、またケースは計器内部に埃等が入らないよう防埃構造になっています。高精度の圧力測定、研究用として研究実験に、標準ゲージとして二次計器の校正に使用します。

ブルドン管は、特に高精度用として設計したステンレス材（SUS316）を使用しており、耐食性にも優れています。
直視中、万ー計器が破損しても危険のないよう安全窓を標準装備しています。

GA1□、GA26、GA36はJISマークはつきません。

最小目盛：

圧力レンジ（MPa）	最小目盛（MPa）	圧力レンジ（MPa）	最小目盛（MPa）
0.1	0.001	40	0.2
0.16	0.001	60	0.5
0.25	0.002	100	1
0.4	0.002	160	1
0.6	0.005	-0.1～0	0.001
1	0.01	-0.1～0.1	0.002
1.6	0.01	0.16	0.002
2.5	0.02	0.25	0.002
4	0.02	0.4	0.005
6	0.05	0.6	0.005
10	0.1	1	0.01
16	0.1	1.6	0.02
25	0.2	2.5	0.02

使用方法・使用事例

(1) 最高目盛の2/3～1/2以下の圧力測定に使用してください。
(2) 圧力計を取り外す際は、必ず圧力を零（大気圧）とした後、慎重に取り外してください。
(3) 圧力計には手を加えないでください。
(4) 安全窓（ブローアウトディスク）には、接着剤で接着するなどの手をくわえないでください。安全窓の機能が果たせなくなり、万一、ブルドン管が管破した場合、覆いガラスが破損し、大変危険です。
(5) 測定体に変動圧力がある場合は、そのまま導入しますと圧力計の早期故障の原因となります。故障原因の多くは、この変動圧力と機械的な振動です。
この対策として、圧力計の入り口に絞り機溝を入れる方法があります。1つはスロットルで圧力計の導入口にいれる固定絞りタイプのものです。この場合は、最初に絞り程度を確認して最適なものを選択してご使用ください。
2つめはダンプナで圧力計のねじ継手として装着し、圧力計の指針の振れ具合を見て調整する可変絞りタイプのものです。調整する場合は一旦全閉にしておいて、開きながら調整してください。
(6) 圧力計の接液部材質を腐食するような測定体には使用しないでください。
(7) 酸素測定の場合には、禁油処理をした圧力計を使用してください。
(8) 使用温度範囲内で使用して下さい。
(9) フロンガス、Heガス、H₂ガス等分子構造の小さいものの測定又は、リークに対して特に注意するものには、ガスリークディテクタによる洩れチェック(Heリークディテクタ等）を行った圧力計を使用するようにしてください。
(10) 取付金具を外して、金具の取付小ねじだけをケースにねじ込むことはしないでください。
(11) 圧力が零の状態において、指針が零点を指示していない場合は、外枠を外した後、次の要領で零調（指針を零点に合わせる）をしてください。
但し、零調指針の場合に限ります。
(12) 規格の詳細については、「アネロイド型圧力計-第1部：ブルドン管圧力計JIS B 7505-1」をご参照下さい。

よくあるご質問（FAQ）

Q：使用温度範囲は何度ですか。
A：-5～45℃です。

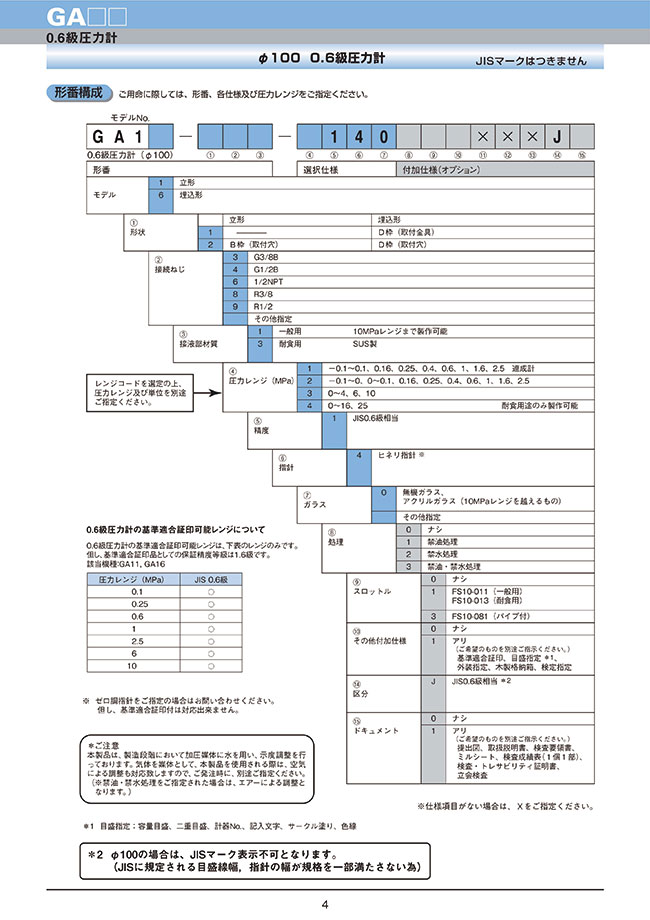

カタログ (見開き版)

絞り込み条件：10 項目の仕様が未選択です

圧力レンジ(MPa)
- -0.1～0
- 0～0.1
- 0～1.0
- 0～0.16
- 0～0.2
- 0～0.25
- 0～0.3
- 0～0.4
- 0～0.5
- 0～0.6
- 0～1.5
- 0～1.6
- 0～2.0
- 0～2.5
- 0～3.5
- 0～4.0
- 0～5.0
- 0～6.0
- 0～7.0
- 0～10
- 0～15
- 0～16
- 0～25
- 0～30
- 0～35
- 0～40
- 0～50
- 0～60
最小目盛(MPa)
- 0.001
- 0.002
- 0.005
- 0.01
- 0.02
- 0.05
- 0.1
- 0.2
- 0.5
- 1
圧力レンジ詳細(MPa)
- -0.1～0
- -0.1～0.2
- -0.1～0.6
- -0.1～1
- -0.1～1.5
- 0～0.1
- 0～0.16
- 0～0.2
- 0～0.25
- 0～0.3
- 0～0.4
- 0～0.5
- 0～0.6
- 0～1.0
- 0～1
- 0～1.5
- 0～1.6
- 0～2
- 0～2.5
- 0～3.5
- 0～4
- 0～5
- 0～6
- 0～7
- 0～10
- 0～15
- 0～16
- 0～25
- 0～30
- 0～35
- 0～40
- 0～50
- 0～60
- 0～70
- 0～100
精度
- ±0.5％F.S.
- ±0.6％F.S.
大きさ(mm)
- Φ100
- Φ150
接続部サイズ
- G1/2B
- G3/8B
材質詳細
- 一般用
- 耐食用 SUS製
形状
- 埋込形D枠（取付穴）
- 埋込形D枠（取付穴）（JISマークはつきません）
- 埋込形D枠（取付金具）
- 立形B枠（取付穴）
JIS
- JIS
モデルNO
- GA11
- GA16
- GA21
- GA26
タイプ
- GA11
- GA16
- GA21
- GA26
出荷日
すべて
2日以内
3日以内

型番リスト

表示件数

型番

圧力レンジ

(MPa)

最小目盛

(MPa)

圧力レンジ詳細

(MPa)

精度

大きさ

(mm)

接続部サイズ

材質詳細

形状

JIS

モデルNO

製品概要

最小発注数量

-0.1～0	0.001	-0.1～0	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×-0.1～0MPa真空計（負圧計）	1個
-0.1～0	0.001	-0.1～0	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×-0.1～0MPa 真空計（負圧計）	1個
0～0.1	0.001	0～0.1	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.1MPa	1個
0～0.2	-	0～0.2	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.2MPa	1個
0～0.3	-	0～0.3	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.3MPa	1個
0～0.4	0.002	0～0.4	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.4MPa	1個
0～0.5	-	0～0.5	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.5MPa	1個
-	-	-0.1～0.6	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×-0.1～0.6MPa	1個
0～0.6	0.005	0～0.6	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.6MPa	1個
0～0.25	0.002	0～0.25	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×0.25MPa	1個
0～10	0.1	0～10	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×10MPa	1個
-	-	-0.1～1	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×-0.1～1MPa	1個
0～1.0	0.01	0～1	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×1MPa	1個
0～1.5	-	0～1.5	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×1.5MPa	1個
0～1.6	0.01	0～1.6	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×1.6MPa	1個
0～2.0	-	0～2	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×2MPa	1個
0～2.5	0.02	0～2.5	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×2.5MPa	1個
0～3.5	-	0～3.5	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×3.5MPa	1個
0～4.0	0.02	0～4	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×4MPa	1個
0～5.0	-	0～5	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×5MPa	1個
0～6.0	0.05	0～6	±0.6％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×6MPa	1個
0～7.0	-	0～7	±0.5％F.S.	Φ100	G3/8B	一般用	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-231×7MPa	1個
0～0.2	-	0～0.2	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×0.2MPa	1個
0～0.4	0.002	0～0.4	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×0.4MPa	1個
0～0.6	0.005	0～0.6	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×0.6MPa	1個
0～0.25	0.002	0～0.25	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×0.25MPa	1個
0～16	0.1	0～16	-	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×16MPa	1個
0～1.0	0.01	0～1	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×1MPa	1個
0～1.5	-	0～1.5	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×1.5MPa	1個
0～1.6	0.01	0～1.6	-	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×1.6MPa	1個
0～3.5	-	0～3.5	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×3.5MPa	1個
0～5.0	-	0～5	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	立形B枠（取付穴）	-	GA11	0.6級圧力計（100Φ） GA11-233×5MPa	1個
-0.1～0	0.001	-0.1～0	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×-0.1～0MPa 真空計（負圧計）	1個
0～0.2	-	0～0.2	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.2MPa	1個
0～0.3	-	0～0.3	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.3MPa	1個
0～0.5	-	0～0.5	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.5MPa	1個
0～0.6	0.005	0～0.6	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.6MPa	1個
0～0.16	0.001	0～0.16	-	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.16MPa	1個
0～0.25	0.002	0～0.25	-	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×0.25MPa	1個
0～10	0.1	0～10	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×10MPa	1個
-	-	-0.1～1	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×-0.1～1MPa	1個
0～1.0	0.01	0～1	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×1MPa	1個
0～1.5	-	0～1.5	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×1.5MPa	1個
0～2.0	-	0～2	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×2MPa	1個
0～2.5	0.02	0～2.5	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×2.5MPa	1個
0～3.5	-	0～3.5	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×3.5MPa	1個
0～5.0	-	0～5	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×5MPa	1個
0～7.0	-	0～7	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-131×7MPa	1個
0～0.2	-	0～0.2	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-133×0.2MPa	1個
0～0.6	0.005	0～0.6	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-133×0.6MPa	1個
0～15	-	0～15	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-133×15MPa	1個
0～1.0	0.01	0～1.0	±0.6％F.S.	Φ100	G3/8B	耐食用 SUS製	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-133×1MPa	1個
0～3.5	-	0～3.5	±0.5％F.S.	Φ100	G3/8B	耐食用 SUS製	埋込形D枠（取付金具）	-	GA16	0.6級圧力計（100Φ） GA16-133×3.5MPa	1個
0～0.2	-	0～0.2	±0.5％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×0.2MPa	1個
0～0.6	0.005	0～0.6	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×0.6MPa	1個
0～0.16	0.001	0～0.16	-	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×0.16MPa	1個
0～0.25	0.002	0～0.25	-	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×0.25MPa	1個
0～10	0.1	0～10	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×10MPa	1個
-	-	-0.1～1	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×-0.1～1MPa	1個
0～1.0	0.01	0～1	±0.6％F.S.	Φ100	G3/8B	一般用	埋込形D枠（取付穴）	-	GA16	0.6級圧力計（100Φ） GA16-231×1MPa	1個

通常単価(税別) (税込単価)	通常出荷日

18,636円 ( 20,500円 )	2日目
23,846円 ( 26,231円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
19,317円 ( 21,249円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
21,129円 ( 23,242円 )	2日目
19,317円 ( 21,249円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
18,636円 ( 20,500円 )	2日目
21,129円 ( 23,242円 )	2日目
21,129円 ( 23,242円 )	2日目
21,129円 ( 23,242円 )	2日目
21,129円 ( 23,242円 )	2日目
23,846円 ( 26,231円 )	2日目
23,846円 ( 26,231円 )	2日目
23,846円 ( 26,231円 )	3日目
23,846円 ( 26,231円 )	2日目
29,740円 ( 32,714円 )	2日目
23,846円 ( 26,231円 )	2日目
29,629円 ( 32,592円 )	2日目
23,846円 ( 26,231円 )	2日目
23,846円 ( 26,231円 )	2日目
26,291円 ( 28,920円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
22,487円 ( 24,736円 )	2日目
20,676円 ( 22,744円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
22,487円 ( 24,736円 )	2日目
22,487円 ( 24,736円 )	2日目
25,204円 ( 27,724円 )	2日目
25,204円 ( 27,724円 )	2日目
31,098円 ( 34,208円 )	2日目
25,204円 ( 27,724円 )	3日目
25,204円 ( 27,724円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
20,042円 ( 22,046円 )	2日目
22,487円 ( 24,736円 )	2日目
20,676円 ( 22,744円 )	2日目
20,042円 ( 22,046円 )	2日目

基本情報

ブルドン管は高精度用として設計したステンレス材を使用しております。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

長野計器
JIS汎用形圧力計シルバーM（A枠立形・Φ60・テーパーねじ）GS50-171
長野計器
グリセリン入圧力計（A枠立形・Φ60）GV50-173
長野計器
普通形圧力計A□ （AA、AC、AE、AG、AJ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

0.6級圧力計 GAのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q校正証明書など証明書の発行は可能ですか？

該当商品の証明書発行可否を確認したのち、発行可能であれば必要な手続きを行いますので商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください。

Q購入済み圧力計の校正証明書などの発行は可能ですか？

校正証明書などの発行は圧力計のご注文時にご依頼いただく必要があります。ご購入後の発行は可能ですがお手元の商品の回収と、都度価格と納期のお見積りが必要です。ご希望の場合は商品ページの画面右上にある「技術窓口」をクリックしてお問い合わせください（一部校正不可の機種もあります）。

Q検査済印がありません。

当該メーカーにおいて検査済印は付いておりません。

その他のよくあるご質問（2件）を見る
