レバーロック式内径用バイト A-PDUNR/L-Eco
- 通常単価(税別)
- 22,490円
- 税込単価
- 24,739円
【特長】・レバーロック式内径用バイト・使用インサートネガ55度ひし形
詳細情報を確認する- 加工用途
- 内径・通し穴 / 倣い
- 適合チップ形状
- D（55°ひし形）
- 適合チップ逃げ角
- ネガ0°（N）
- 適合チップ切れ刃長
- 11
- 切込み角
- U：93°（オフセットあり）
- クランプ方式
- ピンロック(P)
- 油穴（オイルホール）
- ○
- 最小加工径 (mm)
- 25
- シャンク径 (mm)
- 20
- 全長 (mm)
- 180
- シャンク高さ (mm)
- 18
- シャンク幅 (mm)
- 20
- シャンク材質
- 鋼
- CADデータ有無 (2D/3D)
- 2D／3D
- 適合チップ
- DN**1104...
- スパナ
- P-2F
- 基準コーナーR（ノーズR）
- 0.8
- 推奨締付けトルク (N・m)
- 1.7
未確定：候補が2型番あります。
商品情報
製品仕様
| 型番 | 加工用途 | 適合チップ形状 | 適合チップ逃げ角 | 適合チップ切れ刃長 | 勝手 | 切込み角 | クランプ方式 | 油穴（オイルホール） | 最小加工径 | シャンク径 | 全長 | シャンク高さ | シャンク幅 | シャンク材質 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A20Q-PDUNR1104-D250 | 内径・通し穴/倣い | D（55度ひし形） | ネガ0度（N） | 11 | 右 | U：93度（オフセットあり） | ピンロック（P） | ○ | 25mm | 20mm | 180mm | 18mm | 20mm | 鋼 |
| A20Q-PDUNL1104-D250 | 内径・通し穴/倣い | D（55度ひし形） | ネガ0度（N） | 11 | 左 | U：93度（オフセットあり） | ピンロック（P） | ○ | 25mm | 20mm | 180mm | 18mm | 20mm | 鋼 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,490円 ( 24,739円 ) | 1日目 |
22,490円 ( 24,739円 ) | 1日目 |

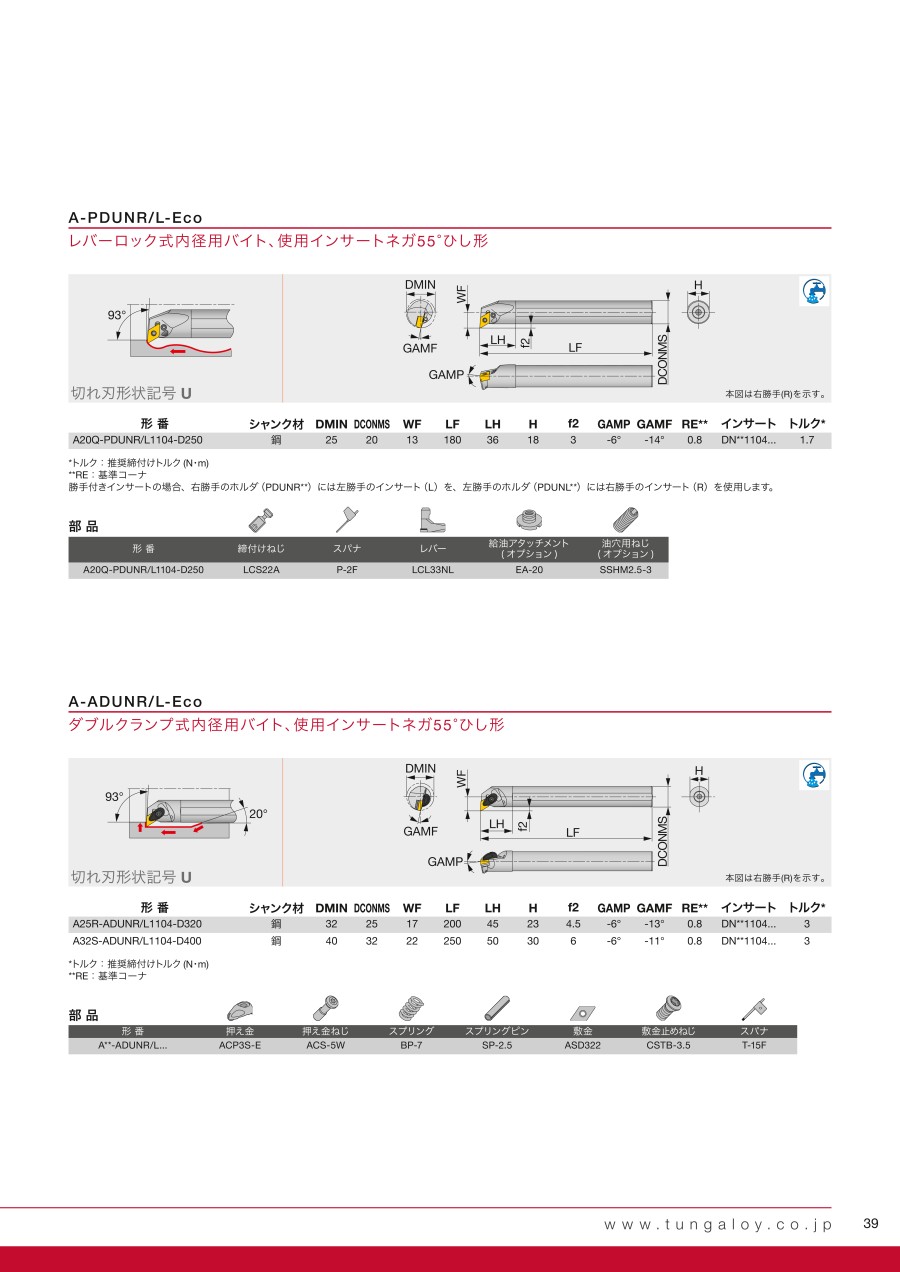

カタログ
