ビーム型ロードセル LCM19

製品特長・仕様

製品の基本仕様・特長

◆引張・圧縮の両用

• タンク・ホッパの他、台秤としても最適。
• 球面受けと鋼球構造で高精度の計量が可能。

◆主なアプリケーション

• 台はかり
• ホッパースケール
• パッカースケール
• 配合スケール

◆別途、浮上がり防止機構付き振れ止め金具もご用意

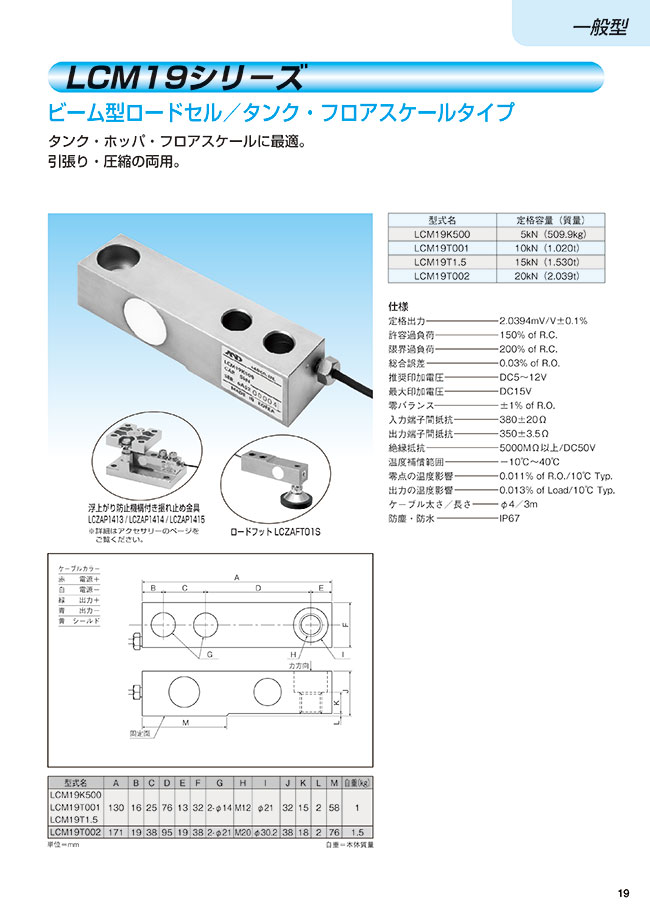

規格表

外形図

注意・禁止事項

（1）ロードセルを固定する部分の強度は十分強固なものにしてください。
     この部分が簡単に傾いたり、曲がったりすると精度に悪影響を及ぼします｡
（2）ロードセル取付面は算術平均粗さ25a（三角記号で）以上に仕上げてください。
（3）ロードセルの取付けには、強度区分10.9相当以上の六角穴付ボルト又は、ハイテンション六角ボルトを使用してください｡
     一般的な市販ボルト（低引張強度）は強度が不足しますので、使用しないでください｡
（4）その他注意点は、当社の取扱説明書・アプリケーションノード等にてご確認下さい。
