卓上型引張圧縮試験機 MCTシリーズ（フォーステスター）オプション

通常単価(税別): 3,449円～117,255円

税込単価: 3,794円～128,981円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

卓上型引張圧縮試験機 MCTシリーズ用（フォーステスター）オプション

よく一緒に見られています

エー・アンド・デイ

通常出荷日：在庫品1日目

よく一緒に見られています

エー・アンド・デイ

通常出荷日：7 日目～

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 22 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

「卓上型引張圧縮試験機 MCTシリーズ（フォーステスター）」のOptionになります。
必要に応じて消耗品をご選択ください。

特許・証明書情報

RoHS10物質：非対応
該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
電池：内蔵・同梱してません。

選定サポート情報

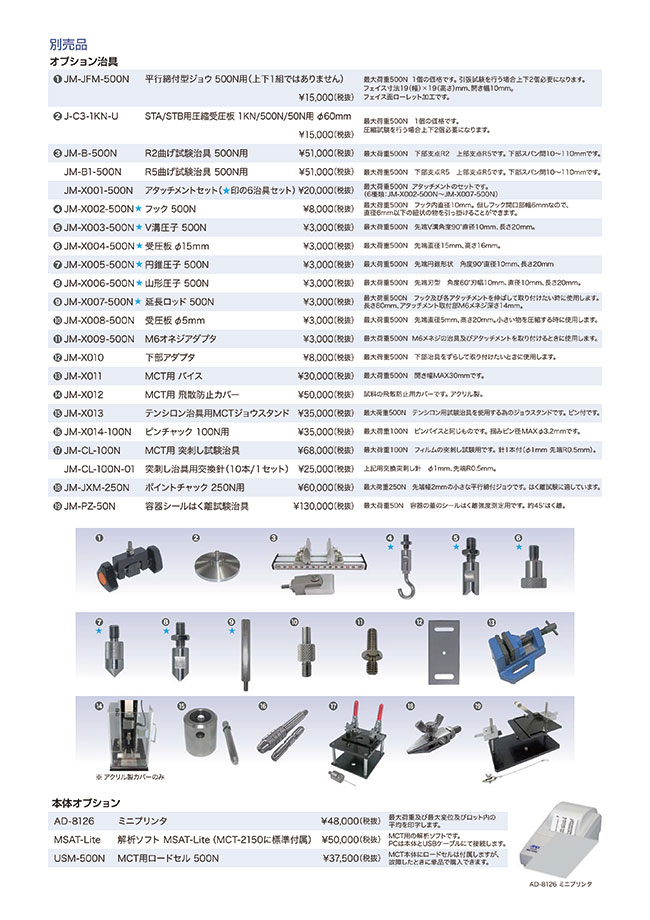

Option品

品名	型名	JAN code
平行締付型ジョウ	JM-JFM-500N	4981046617178
圧縮受圧板 1KN/500N/50N用 φ60mm	J-C3-1KN-U	4981046617185
R2曲げ試験治具	JM-B-500N	4981046617192
R5曲げ試験治具	JM-B1-500N	4981046617208
アタッチメントセット（※の6治具セット）	JM-X001-500N	4981046617215
フック（※）	JM-X002-500N	4981046617222
V溝圧子（※）	JM-X003-500N	4981046617239
受圧板φ15mm（※）	JM-X004-500N	4981046617246
円錐圧子（※）	JM-X005-500N	4981046617253
山形圧子（※）	JM-X006-500N	4981046617260
延長ロッド（※）	JM-X007-500N	4981046617277
受圧板φ5mm	JM-X008-500N	4981046617284
M6オネジアダプタ	JM-X009-500N	4981046617291
下部アダプタ	JM-X010	4981046617307
MCT用バイス	JM-X011	4981046617314
飛散防止カバー	JM-X012	4981046617321
テンシロン治具用MCTジョウスタンド	JM-X013	4981046617338
ピンチャック 100N用	JM-X014	4981046617352
突刺し試験治具	JM-CL-100N	4981046130714
突刺し治具用交換針（10本/1セット）	JM-CL-100N-01	4981046135160

注意・禁止事項

「卓上型引張圧縮試験機 MCTシリーズ（フォーステスター）」にご使用下さい。

よくあるご質問（FAQ）

その他治具を作る事は出来ますか？：

お客様の御要望に応じて、特注の治具を作ることは可能です。

商品TOP

カタログ (見開き版)

絞り込み条件：4 項目の仕様が未選択です

許容最大荷重(N)
- 50
- 100
- 250
- 500
詳細タイプ
- 圧縮受圧板 1KN／500N／50N用 φ60mm
- R2曲げ試験治具
- R5曲げ試験治具
- 受圧板φ5mm
- M6オネジアダプタ
- 突刺し治具用交換針（10本／１セット）
- 受圧板φ15mm
- ピンチャック　100N用
- ポイントチャック　250N用
- MCT用バイス
- V溝圧子
- アタッチメントセット
- テンシロン治具用MCTジョウスタンド
- フック
- 下部アダプタ
- 円錐圧子
- 容器シールはく離試験治具
- 山形圧子
- 平行締付型ジョウ
- 延長ロッド
- 突刺し試験治具
- 飛散防止カバー
サイズ
- 針：φ1mm、先端Ｒ：0.5mm
- 先端幅2mm
- 掴みピン径MAX：φ3.2mm
- 先端直径5mm、高さ20mm
- フック開口部：幅6mm、フック内：直径10mm
- 先端直径15mm、高さ16mm
- フェイス19(幅)×19(高さ)mm、開き幅10mm
- 板：φ60mm
- 角度60度、刃幅10mm、直径10mm、長さ20mm
- 長さ80mm、アダッチメント取付部M6メネジ、深さ14mm
- 先端V溝角度90度、直径10mm、長さ20mm
- 角度90度、直径10mm、長さ20mm
JANコード
- 4981046130714
- 4981046135160
- 4981046137126
- 4981046617178
- 4981046617185
- 4981046617192
- 4981046617208
- 4981046617215
- 4981046617222
- 4981046617239
- 4981046617246
- 4981046617253
- 4981046617260
- 4981046617277
- 4981046617284
- 4981046617291
- 4981046617307
- 4981046617314
- 4981046617321
- 4981046617338
- 4981046617345
- 4981046617352
タイプ
- J-C3-1KN-U
- JM-B-500N
- JM-B1-500N
- JM-CL
- JM-JFM-500N
- JM-JXM-250N
- JM-PZ-50N
- JM-X
- JM-X014-100N
出荷日
すべて
当日出荷可能
7日以内
8日以内

型番リスト

表示件数

型番

許容最大荷重(N)	詳細タイプ	サイズ	JANコード	仕様	補足事項	セット内容	最小発注数量

500	圧縮受圧板 1KN／500N／50N用 φ60mm	板：φ60mm	4981046617185	-	-	-	1個
500	R5曲げ試験治具	-	4981046617208	下部支点R5、上部支点R5です。下部スパン間10～110mmです。	-	-	1個
500	R2曲げ試験治具	-	4981046617192	下部支点R2、上部支点R5です。下部スパン間10～110mmです。	-	-	1個
100	突刺し試験治具	針：φ1mm、先端Ｒ：0.5mm	4981046130714	-	フィルムの突刺し試験用です。	-	1個
-	突刺し治具用交換針（10本／１セット）	-	4981046135160	-	-	-	1個
500	平行締付型ジョウ	フェイス19(幅)×19(高さ)mm、開き幅10mm	4981046617178	-	1個の型式です。引張試験を行う場合、上下2個必要になります。フェイス面はローレット加工です。	-	1個
250	ポイントチャック　250N用	先端幅2mm	4981046617345	-	小さな平行締付ジョウです。はく離試験に適しています。	-	1個
50	容器シールはく離試験治具	-	4981046137126	-	容器の蓋のシールはく離強度測定用治具です。約45°はく離。	-	1個
500	アタッチメントセット	-	4981046617215	-	-	フック(型式：JM-X002-500N)、V溝圧子(型式：JM-X003-500N)、受圧板φ15mm(型式：JM-X004-500N)、円錐圧子(型式：JM-X005-500N)、山形圧子(型式：JM-X006-500N)、延長ロッド(型式：JM-X007-500N)	1個
500	フック	フック開口部：幅6mm、フック内：直径10mm	4981046617222	-	ひも状のものを引っかけることができます。	-	1個
500	V溝圧子	先端V溝角度90度、直径10mm、長さ20mm	4981046617239	-	-	-	1個
500	受圧板φ15mm	先端直径15mm、高さ16mm	4981046617246	-	-	-	1個
500	円錐圧子	角度90度、直径10mm、長さ20mm	4981046617253	先端円錐形状	-	-	1個
500	山形圧子	角度60度、刃幅10mm、直径10mm、長さ20mm	4981046617260	先端刃型形状	-	-	1個
500	延長ロッド	長さ80mm、アダッチメント取付部M6メネジ、深さ14mm	4981046617277	-	フックおよび各アタッチメントを伸ばして取り付けたいときに使用します。	-	1個
500	受圧板φ5mm	先端直径5mm、高さ20mm	4981046617284	-	小さいものを圧縮するときに使用します。	-	1個
500	M6オネジアダプタ	-	4981046617291	-	M6メネジの治具およびアタッチメントを取り付けるときに使用します。	-	1個
500	下部アダプタ	-	4981046617307	-	下部治具をずらして取り付けたいときに使用します。	-	1個
500	MCT用バイス	-	4981046617314	開き幅MAX30mmです。	-	-	1個
-	飛散防止カバー	-	4981046617321	-	試料の飛散防止用カバーです。アクリル製。	-	1個
500	テンシロン治具用MCTジョウスタンド	-	4981046617338	-	テンシロン用試験治具を使用する為のジョウスタンドです。ピン付です。	-	1個
100	ピンチャック　100N用	掴みピン径MAX：φ3.2mm	4981046617352	-	ピンバイスと同じものです。※ 交換針（型式：JM-CL-100N-01）もご使用できます。	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,369円 ( 15,806円 )	8日目
46,611円 ( 51,272円 )	7日目
46,611円 ( 51,272円 )	7日目
61,790円 ( 67,969円 )	7日目
23,346円 ( 25,681円 )	8日目
14,369円 ( 15,806円 )	在庫品1日目当日出荷可能
54,647円 ( 60,112円 )	7日目
117,255円 ( 128,981円 )	7日目
18,881円 ( 20,769円 )	8日目
7,995円 ( 8,795円 )	在庫品1日目当日出荷可能
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
3,449円 ( 3,794円 )	8日目
7,995円 ( 8,795円 )	8日目
27,817円 ( 30,599円 )	7日目
45,718円 ( 50,290円 )	7日目
32,282円 ( 35,510円 )	7日目
32,282円 ( 35,510円 )	7日目
