卓上型引張圧縮試験機 MCTシリーズ（フォーステスター）

製品特長・仕様

製品の基本仕様・特長

フォースゲージ・プッシュプルゲージに代わる力測定機。

汎用型のMCT-1150と、高精度なボールネジ及びクロスヘッドを厚くした高剛性・高耐久性のMCT-2150の2機種をご用意。

• 高精度なロードセル付属で、電源を入れればすぐに使用可能
• 今までフォースゲージやプッシュプルゲージでご使用されている治具（アタッチメント）もご使用可能（M6ネジ仕様のもので、M6オネジアダプタ使用時）

型番	MCT-1150（汎用型）	MCT-2150（高性能型）
最大荷重容量	500N
クロスヘッドストローク	400mm	370mm
有効ストローク （標準平行締付型ジョウ使用時）	315mm	285mm
クロスヘッド速度範囲 （無負荷時）	10～300mm/min：設定値の±5%以内
クロスヘッド速度設定	デジタル設定：上記範囲内にて1mm/minステップ
クロスヘッド速度と荷重容量	全速度範囲にて最大荷重容量まで試験可能
クロスヘッドリターン速度	選択設定（3速：10、100、300mm/min）
送りネジ	台形ネジ	高精度ボールネジ
荷重測定精度	±0.2% F.S	500N～50N：±0.2% F.S 50N～5N：指示値の±2% 5N以下：±0.1N以内
荷重表示分解能	0.1N	0.01N（100Nを越えた場合0.1N表示）
荷重校正	オートゼロ機能（キャリブレーション不要）
変位表示	000.0mm（最小0.1mm）	00.00mm （最小0.01mm：100mm以上は0.1mm表示）
付属ソフトウエア	MCT-Logger	MSAT-Lite
安全機構	1. 上下限位置2点のストロークリミッタ 2. オーバロードリミッタ（ロードセル定格の105%を越えると自動停止） 3. 非常停止スイッチ
外形寸法	幅250×奥行405×高さ711mm
質量	17kg	18kg
電源/消費電力	AC90～240V 1φ 50/60Hz/90W
標準付属品	取扱説明書、500N用ロードセル、PC用ソフトウェア（CD-ROM）、USBケーブル
JAN code	4981046617123	4981046617130
画像

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）

商品特長紹介動画

SRJ

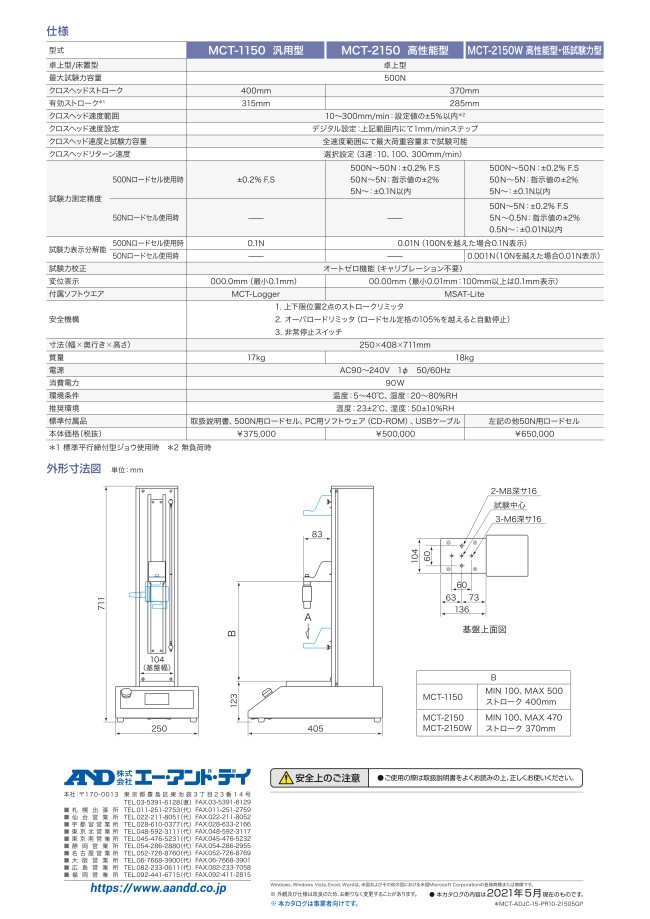

外形図

選定サポート情報

Option品

注意・禁止事項

• 本機内に水が入らないようにしてください。
• 本機を分解しないでください。
• オプション機器、ロードセル、試験治具等を取り付ける場合は、電源スイッチを切ってください。
• 本製品付属の電源ケーブルは、日本国内のAC100V、50/60Hz、1φの条件で使用することを前提に製品動作を保証しております。
• 塵埃の少ない場所に設置してください。
• 直射日光のあたらない場所に設置してください。
• 精密な計測を行う場合は、温度、湿度変化の少ない環境で使用してください。理想的な設置条件は、温度23±2℃、湿度40±10%RHの安定した環境です。
• エアコン等の送風が直接あたらない場所に設置してください。
• 振動しやすい場所は避けて設置してください。

よくあるご質問（FAQ）

• 特注の治具作成も請け負いますので、対応は可能です。
