TONE

インパクト用ソケット（12 角） 4NWシリーズ

カタログ

通常単価(税別): 1,100円～1,200円

税込単価: 1,210円～1,320円

通常出荷日：4日目～5日目

【特長】・外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット。

Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

二面幅寸法(S寸法)

全長(L寸法)

(mm)

対辺寸法

(mm)

全長

JANコード

質量(g)

二面幅部外径(D1寸法)

(mm)

二面幅部深さ（L1寸）

(mm)

質量

(g)

最小発注数量

10	38	10	38	4953488403251	67	16	9	67	1個
12	38	12	38	4953488403268	76	17.5	11	76	1個
13	38	13	38	4953488403275	82	21	11	82	1個
14	38	14	38	4953488403282	83	22	12	83	1個
16	38	16	38	4953488403299	85	24	12	85	1個
17	40	17	40	4953488403305	100	26	13	100	1個

通常単価(税別) (税込単価)	通常出荷日

1,100円 ( 1,210円 )	5日目
1,100円 ( 1,210円 )	5日目
1,100円 ( 1,210円 )	5日目
1,100円 ( 1,210円 )	5日目
1,200円 ( 1,320円 )	4日目
1,200円 ( 1,320円 )	5日目

基本情報

【特長】
・外観品質と防錆力の向上を図った無電解めっき仕様のインパクト用ソケット。

ご注意

Oリング、ピンは正しいサイズのものを確実に固定してから使用してください。Oリング、ピンは消耗品です。劣化、摩耗したものは交換してください。

商品仕様

製品特長・仕様

製品の基本仕様・特長

12角部ストロングドライブ
差込角：12.7mm（1/2インチ）

ピン・Oリング適応表

型番4NW-	10～17
ピン	P3020S
Oリング	RP20S

規格表

型番	二面幅寸法（mm）	寸法（mm）					質量（g）
型番	S	D₁	D₂	L₁	L	d	質量（g）
4NW-10	10	16.0	25	9	38	8	67
4NW-12	12	17.5	25	11	38	10	76
4NW-13	13	21.0	25	11	38	10	82
4NW-14	14	22.0	25	12	38	13	83
4NW-16	16	24.0	25	12	38	13	85
4NW-17	17	26.0	25	13	40	16	100

外形図

注意・禁止事項

警告

危険防止のため保護めがねや耳栓の使用をお薦めします。（図1）
ソケットやアタッチメントはメーカー指定のOリングやピンにより、確実に固定してください。（図2）
回転中のソケットや、ジョイントなどのアタッチメントに手を触れないでください。（図3）
Oリングとピンは消耗品です。劣化、摩耗したものは交換してください。

注意

工具は本来の使用目的以外には使用しないでください。
使用前および使用中などに亀裂などの異常が認められたら使用しないでください。
ボルト・ナットのサイズに合ったものを使用してください。
ソケットは完全にナットがかくれるまで差し込んで使用してください。（図4）
インパクトレンチを回転させながらナットに差し込まないでください。
ジョイントはエクステンションバーに比べると約半分の強さです。
アタッチメント類を2ヶ以上連結しないでください。
錆びたボルトなどを緩める時は六角棒レンチ類の能力以上のトルクを必要とする場合があります。簡単に外れないボルトを緩める時はあらかじめ浸透性潤滑剤などを使用してください。また、再度締付ける場合は、潤滑剤などを完全に拭き取ってから作業してください。（図5）

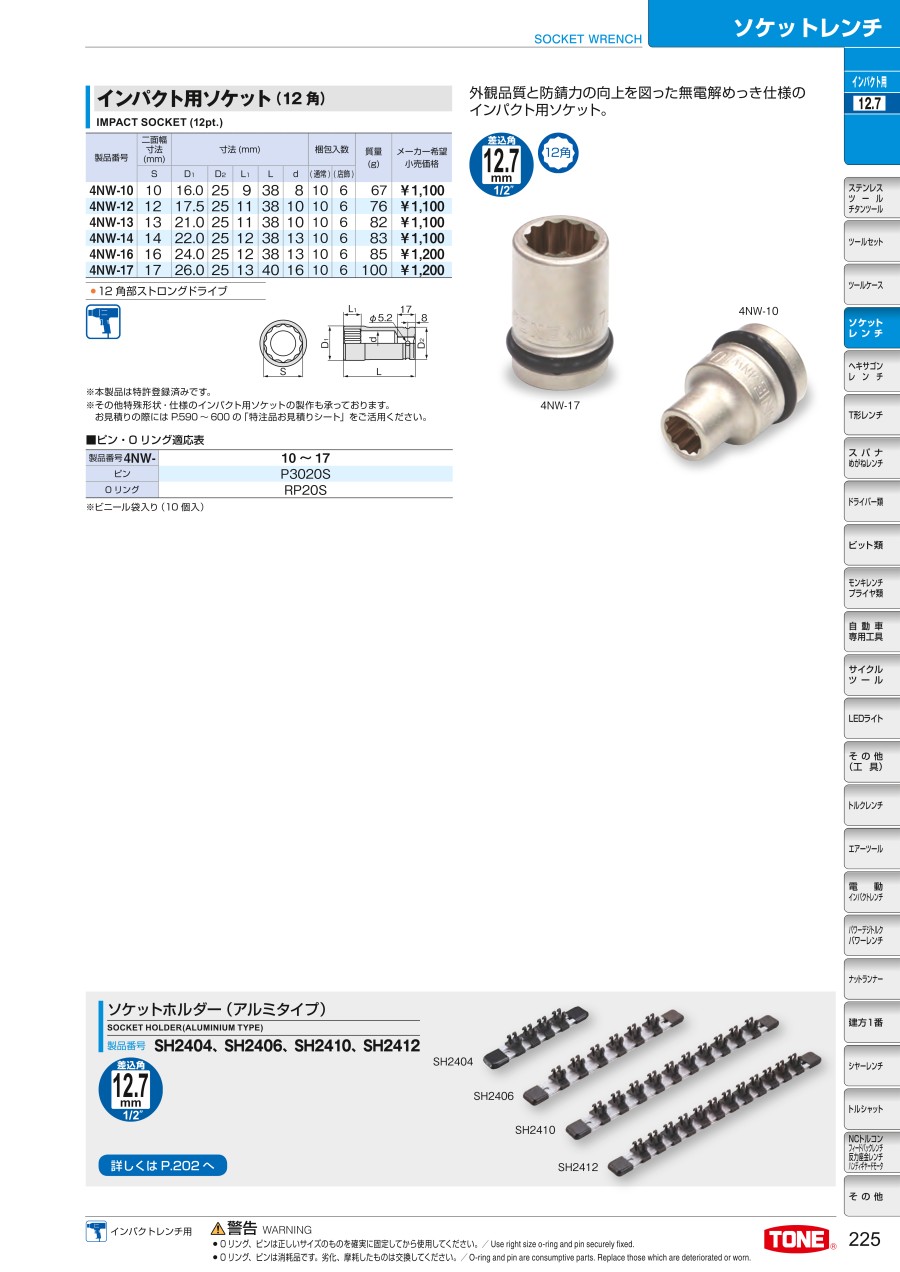

カタログ
