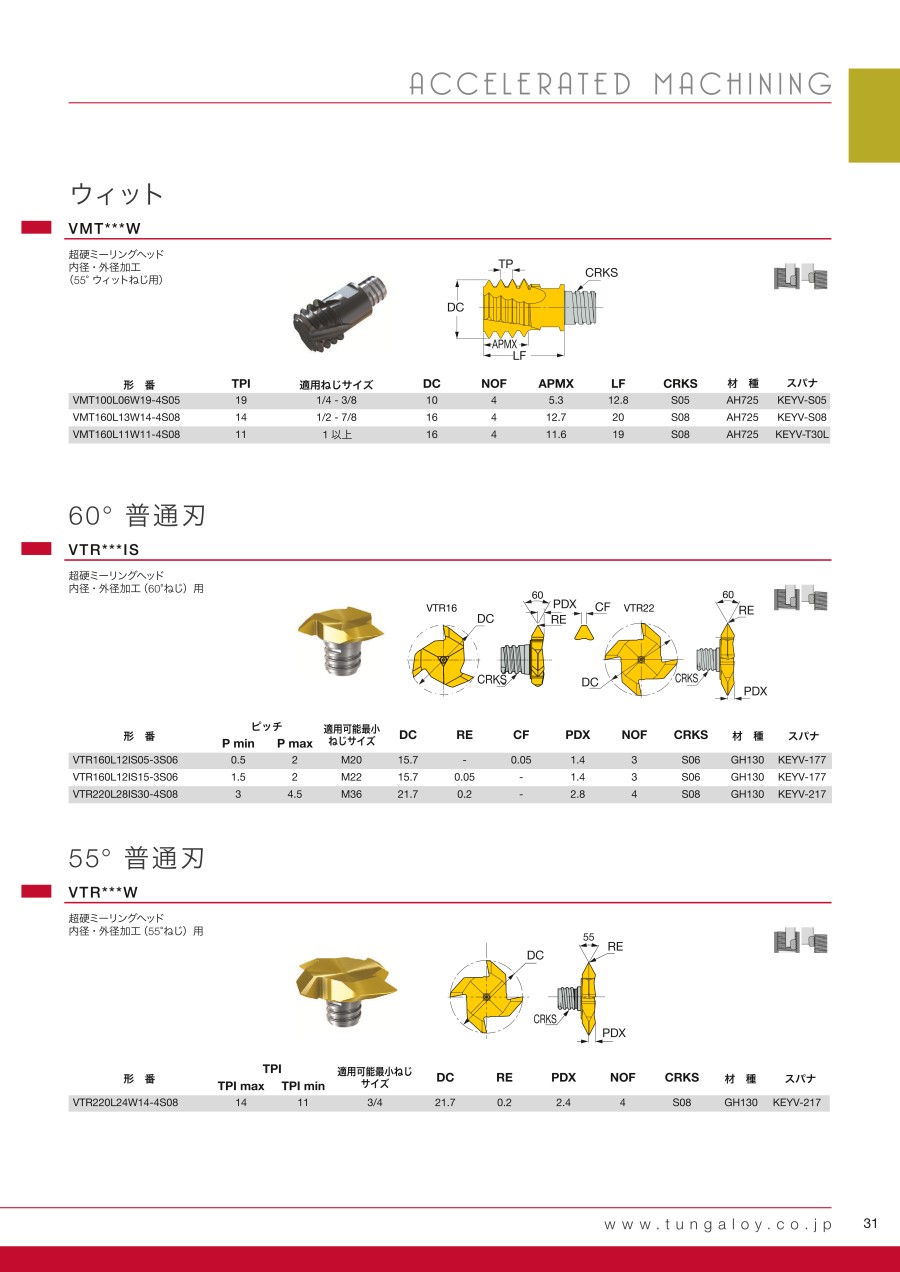

ねじ切り用ヘッド ウィット（BSW）ねじ用 TungMeister VMT-W

製品特長・仕様

• 超硬ミーリングヘッド
• 内径・外径加工（55° ウィットねじ用）

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

* ロング刃長使用時は、送りを40% に落としてください。

選定サポート情報

メートル内径ねじ用ThreadMilling の工具選定

スパナ

形状	形番	接続ねじサイズ	締付トルク（N・m）
	KEYV-S05	S05	7
	KEYV-S06	S06	10
	KEYV-S08	S08	15
	KEYV-S10	S10	28
	KEYV-S12	S12	28
	KEYV-W20	S15	40
	KEYV-177	S06	10
	KEYV-217	S08	15
	KEYV-T40L	S08 / S10	15
	KEYV-T20	S05	7
		S06	10
	KEYV-T25	S06	10
	KEYV-T30L	S08	15
	KEYV-T50L	S08	28
		S10

（注）スパナは, シャンクに付属していません。別途ご注文ください。

トルクレンチ

外観		形番	接続仕様	対応ヘッド形番	トルク （N.m）
ハンドル		TORQUEWRENCH5-50NM9x12	-	-	-
コッタ無し ヘッド用レンチ		TM-WRENCH-6-05	S05	VMT...S05	7
		TM-WRENCH-8-06	S06	-	10
		TM-WRENCH-10-08	S08	-	15
		TM-WRENCH-13-10	S10	-	28
		TM-WRENCH-16-12	S12	-	28
		TM-WRENCH-20-15	S15	-	40
コッタ付き ヘッド用レンチ		TM-WRENCH-4E-05	S05	-	7
		TM-WRENCH-5E-06	S06	-	10
		TM-WRENCH-7E-08	S08	-	15
		TM-WRENCH-8E-10	S10	-	28
		TM-WRENCH-9E-12	S12	-	28
Torx® ビット用 90 度変換アダプタ		INSERT-TOOL-9X12MM	-	-	-
Torx® ビット用 ソケット		BIT-SOCKET-T20-DRIVE	S05, S06	-	7, 10
		BIT-SOCKET-T25-DRIVE	S06	VMT...S06	10
		BIT-SOCKET-T30-DRIVE	S08	VMT...S08	15
		BIT-SOCKET-T40-DRIVE	S08, S10	-	15, 28
		BIT-SOCKET-T50-DRIVE	S08, S10	-	15, 28

注意・禁止事項

注意事項

• 指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
• ヘッド取付けの際は、予めエアブロー、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
• 結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
• ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
  また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
• ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
