MiniForce-Turnシリーズ 高圧クーラントノズル付JSDJ2XR/L-CHP
- 通常単価(税別)
- 28,990円～36,360円
- 税込単価
- 31,889円～39,996円
画期的な両面ポジ仕様のインサートを採用した旋削加工用工具シリーズ。
詳細情報を確認する- 加工用途
- 外径 / 倣い
- 適合チップ形状
- D（55°ひし形）
- 適合チップ切れ刃長
- 07
- 勝手
- 右
- 切込み角
- J：93°（オフセットあり）
- クランプ方式
- スクリューオン(S)
- 油穴（オイルホール）
- ○
- シャンク材質
- 鋼
- 適合チップ
- DXGU0703□□L□□
- スパナ
- T-7F
- 基準コーナーR（ノーズR）
- 0.2
- 推奨締付けトルク (N・ｍ)
- 0.9
ご注意
- ホルダ本体には、チップは付属しておりません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
製品特長・仕様
製品の基本仕様・特長
ホルダ
内部給油加工により、切りくず処理を改善し、ダウンタイム削減
2方向からのクーラント供給システムで高能率と長寿命化を実現
●すくい面へのクーラント供給
【切りくず処理の安定化】

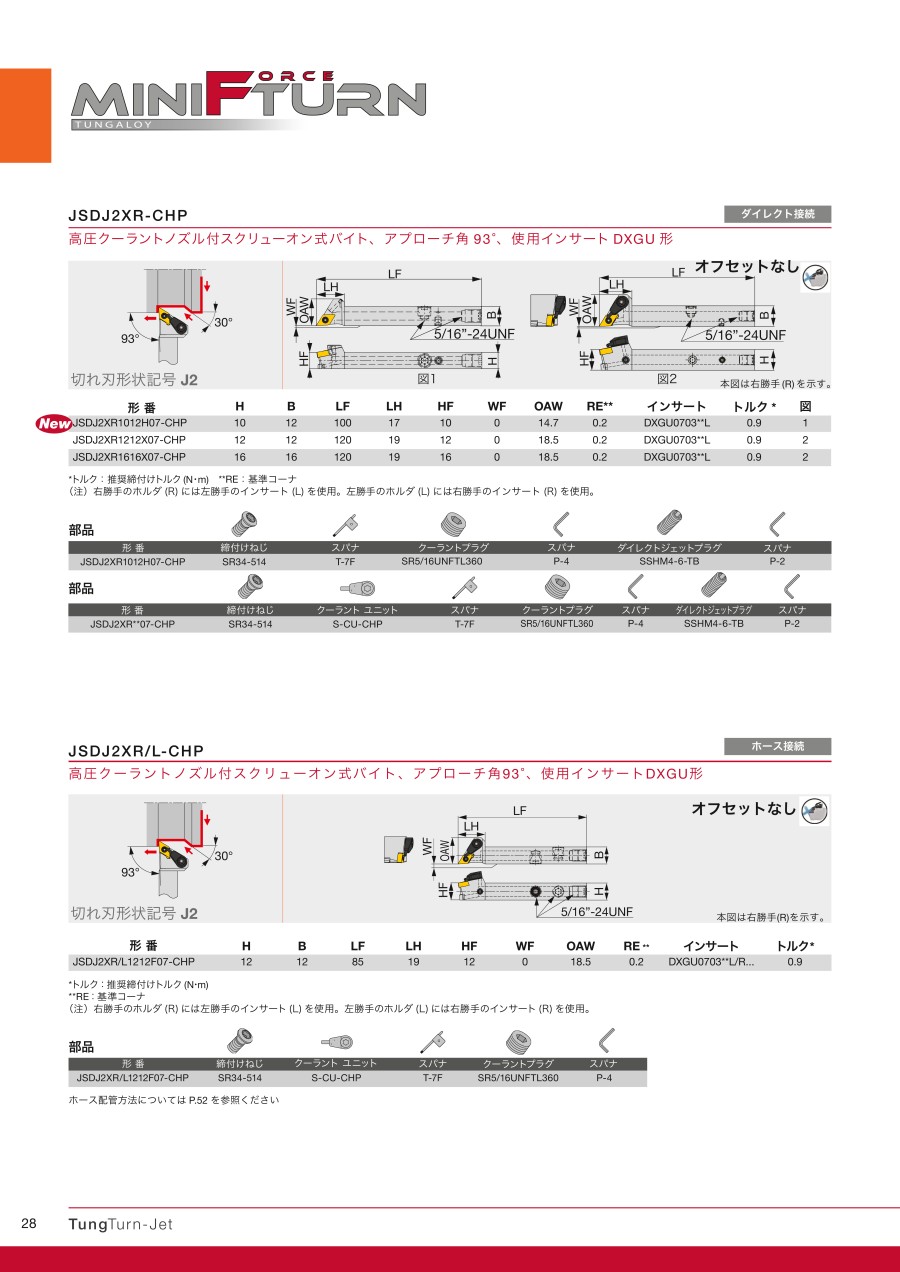

外形図
切れ刃形状記号J2
オフセットなし、高圧クーラントノズル付スクリューオン式バイト、
アプローチ角93°、使用インサートDXGU形、
本図は右勝手(R)を示す。
推奨切削条件
推奨切削条件表
適用被削材
インサート基本選択
自動盤対応
小型CNC対応
選定サポート情報
20角、25角のオフセット付ホルダを追加
一般外径旋削加工用ホルダは、下記 3 種類の選択が可能
小型部品外径加工用工具-クイックガイド
外径、倣い加工
部品
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,780円 ( 32,758円 ) | 1日目 |
28,990円 ( 31,889円 ) | 1日目 |
36,360円 ( 39,996円 ) | 1日目 |
詳細情報
基本情報
画期的な両面ポジ仕様のインサートを採用した旋削加工用工具シリーズ。
ご注意
- ホルダ本体には、チップは付属しておりません。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
カタログ
