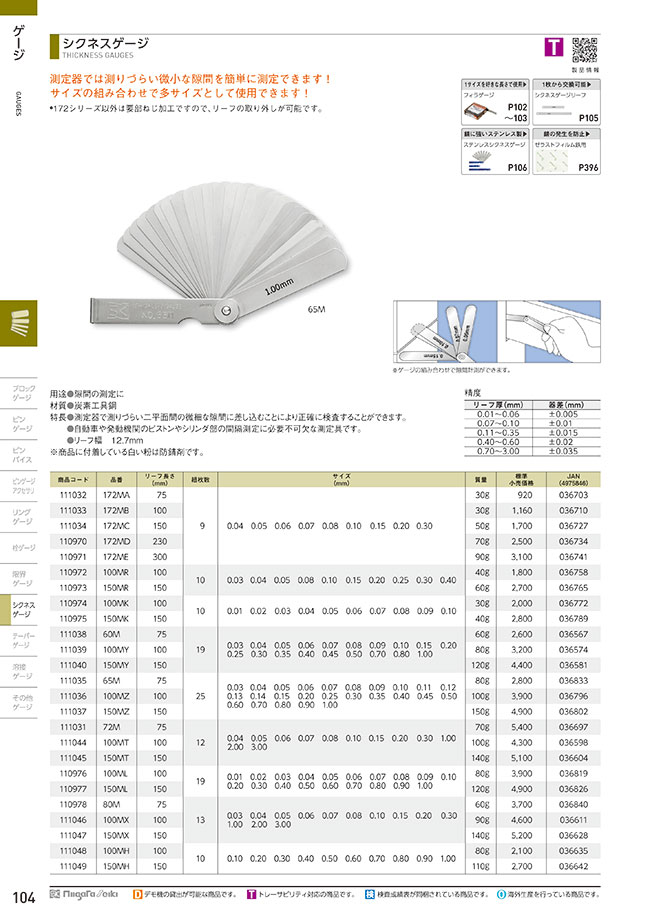

製品特長・仕様
製品の基本仕様・特長
65M
精度
| リーフ厚（mm） | 器差（mm） |
|---|---|
| 0.01～0.06 | ±0.005 |
| 0.07～0.10 | ±0.01 |
| 0.11～0.35 | ±0.015 |
| 0.40～0.60 | ±0.02 |
| 0.70～3.00 | ±0.035 |
仕様
| 型番 | リーフ長さ（mm） | 組枚数 | サイズ（mm） | 質量 |
|---|---|---|---|---|
| 172MA | 75 | 9 | 0.04 0.05 0.06 0.07 0.08 0.10 0.15 0.20 0.30 | 30g |
| 172MB | 100 | 30g | ||
| 172MC | 150 | 50g | ||
| 172MD | 230 | 70g | ||
| 172ME | 300 | 90g | ||
| 100MR | 100 | 10 | 0.03 0.04 0.05 0.08 0.10 0.15 0.2 0.25 0.30 0.40 | 40g |
| 150MR | 150 | 60g | ||
| 100MK | 100 | 10 | 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 | 30g |
| 150MK | 150 | 40g | ||
| 60M | 75 | 19 | 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.70 0.80 1.00 | 60g |
| 100MY | 100 | 80g | ||
| 150MY | 150 | 120g | ||
| 65M | 75 | 25 | 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.11 0.12 0.13 0.14 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.60 0.70 0.80 0.90 1.00 | 80g |
| 100MZ | 100 | 100g | ||
| 150MZ | 150 | 150g | ||
| 72M | 75 | 12 | 0.04 0.05 0.06 0.07 0.08 0.10 0.15 0.20 0.30 1.00 2.00 3.00 | 70g |
| 100MT | 100 | 100g | ||
| 150MT | 150 | 140g | ||
| 100ML | 100 | 19 | 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 | 80g |
| 150ML | 150 | 120g | ||
| 80M | 75 | 13 | 0.03 0.04 0.05 0.06 0.07 0.08 0.10 0.15 0.20 0.30 1.00 2.00 3.00 | 60g |
| 100MX | 100 | 90g | ||
| 150MX | 150 | 140g | ||
| 100MH | 100 | 10 | 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00 | 80g |
| 150MH | 150 | 110g |
- 材質：炭素工具鋼
※ 商品に付着している白い粉は防錆剤です。
使用方法・使用事例
使用事例
ゲージの組み合わせで隙間計測ができる
微小な隙間を簡単に測定できる
絞り込み条件：3 項目の仕様が未選択です
リーフ厚さ(mm)
- 0.01
- 0.02
- 0.03
- 0.04
- 0.05
- 0.06
- 0.07
- 0.08
- 0.09
- 0.1
- 0.11
- 0.12
- 0.13
- 0.14
- 0.15
- 0.2
- 0.25
- 0.3
- 0.35
- 0.4
- 0.45
- 0.5
- 0.6
- 0.7
- 0.8
- 0.9
- 1
- 2
- 3
リーフ枚数
- 9
- 10
- 12
- 13
- 19
- 25
リーフ長(mm)
- 75
- 100
- 150
- 300
タイプ
- 100MH
- 100MK
- 100ML
- 100MR
- 100MT
- 100MX
- 100MY
- 150MH
- 150MK
- 150ML
- 150MR
- 150MT
- 150MX
- 150MY
- 172M
- 172MD
- 172ME
- 60M
- 65M
- 72M
- 80M
- MZ
出荷日
- すべて
- 13日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,196円 ( 20,016円 ) | 13日目 |
16,027円 ( 17,630円 ) | 13日目 |
15,262円 ( 16,788円 ) | 13日目 |
11,957円 ( 13,153円 ) | 13日目 |
11,829円 ( 13,012円 ) | 13日目 |
19,391円 ( 21,330円 ) | 13日目 |
11,638円 ( 12,802円 ) | 13日目 |
15,135円 ( 16,649円 ) | 13日目 |
16,027円 ( 17,630円 ) | 13日目 |
18,642円 ( 20,506円 ) | 13日目 |
23,154円 ( 25,469円 ) | 13日目 |
12,403円 ( 13,643円 ) | 13日目 |
12,531円 ( 13,784円 ) | 13日目 |
20,093円 ( 22,102円 ) | 13日目 |
12,403円 ( 13,643円 ) | 13日目 |
15,836円 ( 17,420円 ) | 13日目 |
16,538円 ( 18,192円 ) | 13日目 |
19,774円 ( 21,751円 ) | 13日目 |
23,856円 ( 26,242円 ) | 13日目 |
10,299円 ( 11,329円 ) | 13日目 |
11,638円 ( 12,802円 ) | 13日目 |
12,212円 ( 13,433円 ) | 13日目 |
詳細情報
基本情報
測定器では測りづらい微小な隙間を簡単に測定できるシクネスゲージ。
【特長】
・測定器で測りづらい二平面間の微細な隙間に差し込むことにより正確に検査することができる。
・サイズの組み合わせで多サイズとして使用できる。
・172シリーズ以外は要部ねじ加工なので、リーフの取り外しが可能。
・自動車や発動機関のピストンやシリンダ部の間隔測定に必要不可欠な測定具。
・リーフ幅：12.7mm。
・検査成績書、校正証明書、商品トレーサビリティ体系図付。
【用途】
・隙間の測定に使用。
