スーパー 油圧シリンダ（単動式）
  • スーパー 油圧シリンダ（単動式）
スーパーツール

スーパー 油圧シリンダ（単動式）

通常単価(税別)
24,392円～52,427円
税込単価
26,831円～57,670円
通常出荷日：1日目

【特長】･単動式でスプリングを内蔵していますので、1本の高圧ホースで往復します。【用途】･単動式油圧シ...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）
通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

  • 材質1
    スチール

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定 9 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

製品特長・仕様

スーパー 油圧シリンダ（単動式） 製品画像


--50kN100kN230kN
型番単位HC5S15NHC5S25NHC5S75NHC10S25NHC10S50NHC10S100NHC23S25NHC23S50NHC23S100N
最高使用圧力MPa707070
揚力kN50100230
ストローク：Smm15257525501002550100
最低高：Hmm4597157106122172140166216
ヘッド径：Fmm25.425.425.438.138.138.157.257.257.2
外径：（d×）Dmm41×65495785
受圧面積cm27.214.533.2
必要油量cm3111855377915086170339
カップリング接続口径Rc3/83/83/8
付属カップリング（型番）-HCFNHCFNHCFN
カラーねじ径：Winch-1 13/16"-162 1/4"-143 5/16"-12
カラーねじ長さ：Wmm-232649
質量kg1.52.03.02.02.33.35.96.48.2

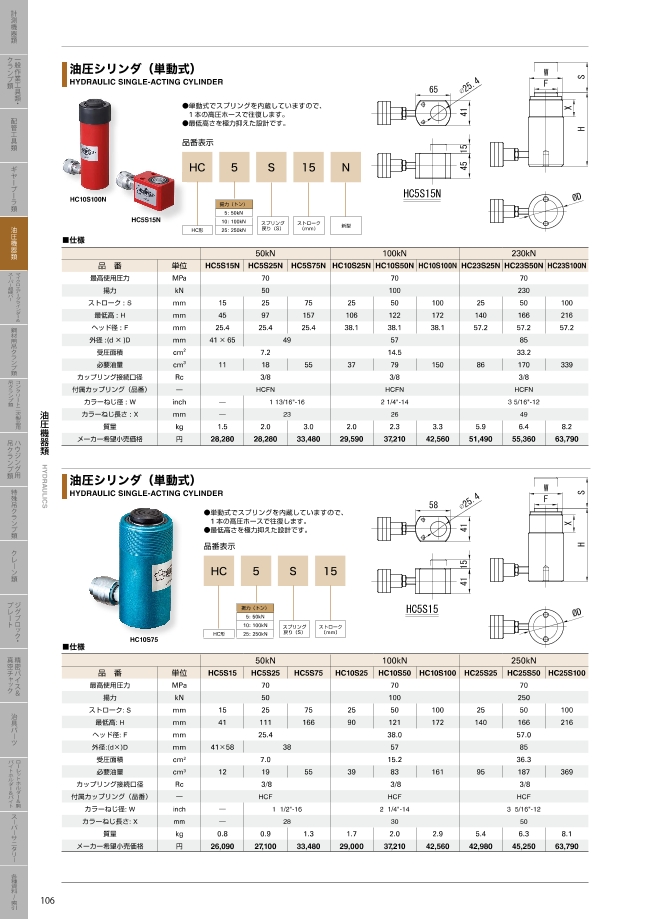

外形図

スーパー 油圧シリンダ（単動式） 外形図


選定サポート情報

スーパー 油圧シリンダ（単動式） 選定情報


絞り込み条件：10 項目の仕様が未選択です

  • タイプ

  • 出荷日

    • すべて
    • 1日以内

型番リスト

表示件数
  • 1
    • 型番
    HC5S15N
    HC5S25N
    HC5S75N
    HC10S25N
    HC10S50N
    HC10S100N
    HC23S25N
    HC23S50N
    HC23S100N

    揚力

    (kN)

    ストローク

    (mm)

    JANコード

    トラスココード

    質量(g)

    ヘッド径(mm)

    外径(mm)

    最低高(mm)

    必要油量(ml)

    受圧面積(［［ＣＭ２］］)

    		最小発注数量
    50
    15
    4967521376013
    837-0726
    1500.0
    25.4
    41×65
    45
    11
    7.2
    1個
    50
    25
    4967521376020
    837-0727
    2000
    25.4
    49
    97
    18
    7.2
    1個
    50
    75
    4967521376037
    837-0728
    3000.0
    25.4
    49
    157
    55
    7.2
    1個
    100
    25
    4967521376044
    837-0729
    2000
    38.1
    57
    106
    37
    14.5
    1個
    100
    50
    4967521376051
    837-0730
    2300.0
    38.1
    57
    122
    79
    14.5
    1個
    100
    100
    4967521376068
    837-0731
    3300.0
    38.1
    57
    172
    150
    14.5
    1個
    230
    25
    4967521376075
    837-0732
    5900.0
    57.2
    85
    140
    86
    33.2
    1個
    230
    50
    4967521376082
    837-0733
    6400.0
    57.2
    85
    166
    170
    33.2
    1個
    230
    100
    4967521376099
    837-0734
    8200.0
    57.2
    85
    216
    339
    33.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,392円
    ( 26,831円 )
    1日目
    24,492円
    ( 26,941円 )
    1日目
    28,661円
    ( 31,527円 )
    1日目
    25,536円
    ( 28,090円 )
    1日目
    31,212円
    ( 34,333円 )
    1日目
    35,704円
    ( 39,274円 )
    1日目
    44,075円
    ( 48,483円 )
    1日目
    47,373円
    ( 52,110円 )
    1日目
    52,427円
    ( 57,670円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ･単動式でスプリングを内蔵していますので、1本の高圧ホースで往復します。
    【用途】
    ･単動式油圧シリンダ
    【材質】
    ･スチール

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
