カウントチェッカ ポカパトロール
ご注意
- 本商品は仮納品書が添付されない場合がございます。予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品特長・仕様
製品の基本仕様・特長
- リミットスイッチ付きトルクレンチと共に使用して、ヒューマンエラーの中で最も多い「締め忘れ」を防止。
- トルクレンチ4本分の締付け本数が表示できる為、最大4人まで同時に締付作業が可能。
- 別売りのリミットスイッチ付トルクレンチとの組み合わせで簡単にポカヨケシステムが構成可能。
仕様
| カウント表示 | 16×32ドットマトリックスLED |
|---|---|
| 合否判定表示 | 30×25角型表示灯 OK：青色ランプ点灯 NG：赤色ランプ点滅＋ブザー発音（4パターン） |
| ワークNo.セレクト表示 | 1桁7セグメントLED |
| カウント入力 | 有接点入力×4又は、無線入力×4（FHモデルのみ） |
| プリセット最大値 | 99カウント |
| ワーク設定数 | 8組 |
| 合否判定設定 | プリセット値で判定 エンド入力で判定自動判定 タイマで判定（0～300秒1秒刻み） |
| 出力機能 | OK／NGリレー接点出力 トルクレンチ選択出力 |
| 入力機能 | SELECT入力×4 START入力 END入力 RESET入力 ワークセンサー入力 |
| タイマ機能設定 | ダブルカウント防止タイマ（0～10秒 0.1刻み） 自動リセットタイマ（0～60秒 1秒刻み） インターバル警告タイマ（0～99秒 1秒刻み） |
| 設定方法 | PC設定ソフト（USB通信）、キー入力 |
| 使用温度範囲［℃］ | -10～40 |
| 消費電力［W］ | 10未満 |
| 電源AC［V］ | 100～240V±10%50／60Hz（ACアダプタ一体型） |
| 質量約［kg］ | 0.4 |
外形図
（単位：mm）
使用方法・使用事例
使用事例
QLLS100N4との組み合わせ
※画像はイメージです。本製品にQLLS100N4は付属しません。

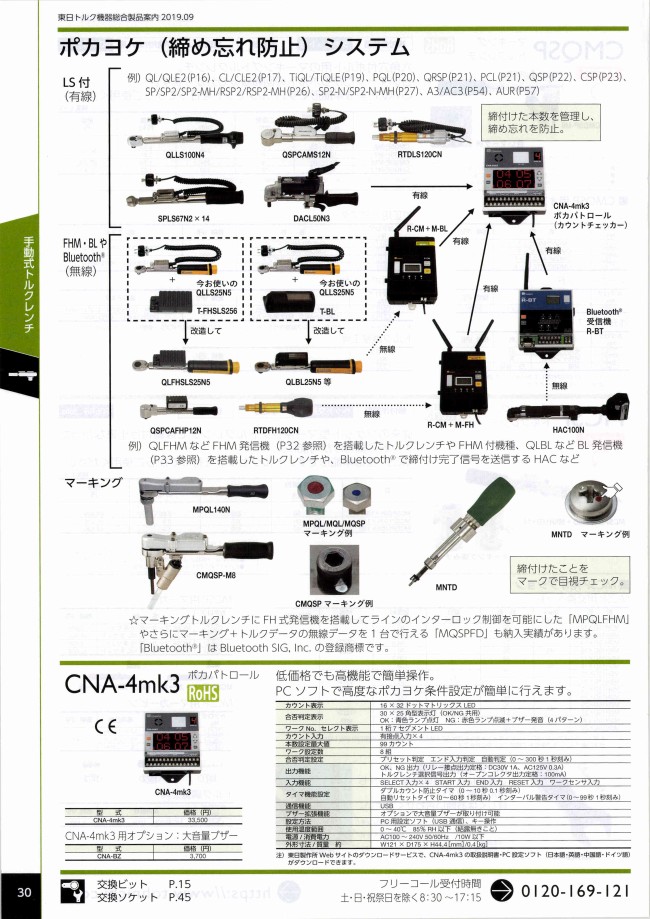

ポカヨケシステム構成例
CNA-4MK3の仕様・寸法情報
絞り込み条件
内容量
- 1台
タイプ
- CNA-4MK3
出荷日
- すべて
- 7日以内
詳細情報
基本情報
締め付け回数管理で締め忘れを防止するポカヨケカウンタ。
【特長】
・PCソフトで高度なポカヨケ条件設定が簡単に行えます
・リミックスイッチ付き、無線式トルクレンチからの信号を受け、締付け本数を確認
・1台で4種類の異なった締付け本数を設定可能
・締付け本数は0～99まで設定でき、信号が入ると1本ずつカウントダウンする
・OK、NGはリレー出力として外部に取り出せる
【用途】
・締付け本数確認、生産管理用
・多量なネジ締め付け作業がある量産工場等に於ける締め忘れ防止に
