製品特長・仕様

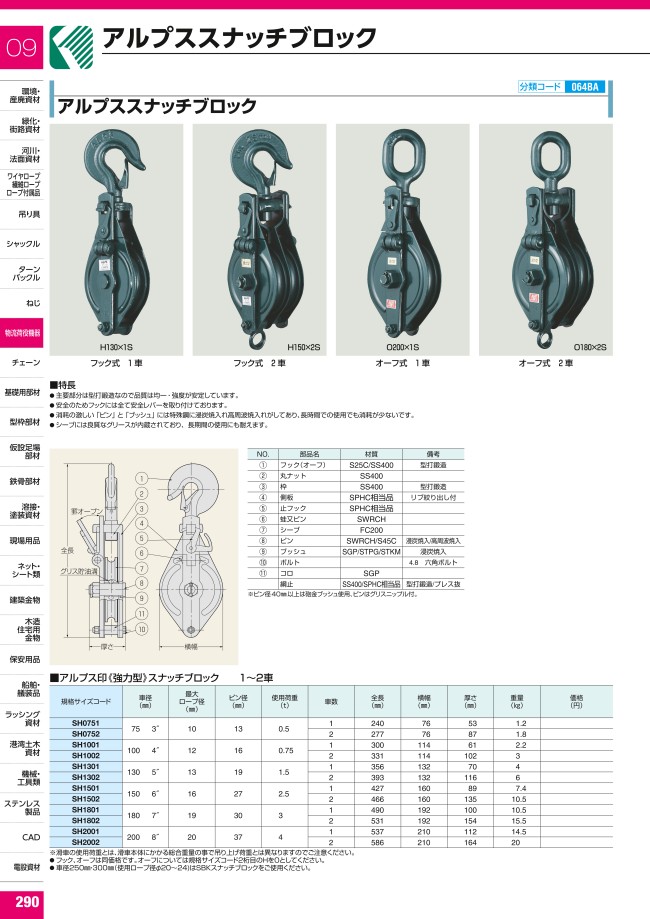

構成図
部品表
| NO. | 部品名 | 材質 | 備考 |
|---|---|---|---|
| （1） | フック（オーフ） | S25C/SS400 | 型打鍛造 |
| （2） | 丸ナット | SS400 | - |
| （3） | 枠 | SS400 | 型打鍛造 |
| （4） | 側板 | SPHC相当品 | リブ絞り出し付 |
| （5） | 止フック | SPHC相当品 | - |
| （6） | 蛙又ピン | SWRCH | - |
| （7） | シーブ | FC200 | - |
| （8） | ピン | SWRCH/S45C | 浸炭焼入/高周波焼入れ |
| （9） | ブッシュ | SGP/STPG/STKM | 浸炭焼入 |
| （10） | ボルト | - | 4.8 六角ボルト |
| （11） | コロ | SGP | - |
| - | 網止 | SS400/SPHC相当品 | 型打鍛造/プレス抜 |
製品の基本仕様・特長
| 規格サイズコード | 車径（mm） | 最大□ーフ径 （mm） | ピン径（mm） | 使用荷重 （t） | 車数 | 全長（mm） | 横幅（mm） | 厚さ（mm） | 重星（kg） |
|---|---|---|---|---|---|---|---|---|---|
| SH0751 | 75 3" | 10 | 13 | 0.5 | 1 | 240 | 76 | 53 | 1.2 |
| SH0752 | 2 | 277 | 76 | 87 | 1.8 | ||||
| SH1001 | 100 4" | 12 | 16 | 0.75 | 1 | 300 | 114 | 61 | 2.2 |
| SH1002 | 2 | 331 | 114 | 102 | 3 | ||||
| SH1301 | 130 5" | 13 | 19 | 1.5 | 1 | 356 | 132 | 70 | 4 |
| SH1302 | 2 | 393 | 132 | 116 | 6 | ||||
| SH1501 | 150 6" | 16 | 27 | 2.5 | 1 | 427 | 160 | 89 | 7.4 |
| SH1502 | 2 | 466 | 160 | 135 | 10.5 | ||||
| SH1801 | 180 7" | 19 | 30 | 3 | 1 | 490 | 192 | 100 | 10.5 |
| SH1802 | 2 | 531 | 192 | 154 | 15.5 | ||||
| SH2001 | 200 8" | 20 | 37 | 4 | 1 | 537 | 210 | 112 | 14.5 |
| SH2002 | 2 | 586 | 210 | 164 | 20 |
※滑車の使用荷重とは、滑車本体にかかる総合重量の事で吊り上げ荷重とは異なりますのでご注意ください。
- 車径250mm・300mm（使用ロープ径φ20～24）はSBKスナッチブロックをご使用ください。
フック寸法表
オーフ寸法表
外形図
フック
オーフ
絞り込み条件：5 項目の仕様が未選択です
詳細タイプ
- 使用荷重：0.5ｔ
- 使用荷重：0.75ｔ
- 使用荷重：1.5ｔ
- 使用荷重：2.5ｔ
- 使用荷重：3ｔ
- 使用荷重：4ｔ
車径(mm)
- 75
- 100
- 130
- 150
- 180
- 200
全長(mm)
- 240
- 277
- 300
- 331
- 356
- 393
- 427
- 466
- 490
- 531
- 537
- 586
最大ロープ径(mm)
- 10
- 12
- 13
- 16
- 19
- 20
頭部・形状
- オーフ式 1車
- フック式 1車
- オーフ式 2車
- フック式 2車
内容量
- 1個
タイプ
- 064BALSH0751
- 064BALSH0752
- 064BALSH1001
- 064BALSH1002
- 064BALSH1301
- 064BALSH1302
- 064BALSH1501
- 064BALSH1502
- 064BALSH1801
- 064BALSH1802
- 064BALSH2001
- 064BALSH2002
- 064BALSO0751
- 064BALSO0752
- 064BALSO1001
- 064BALSO1002
- 064BALSO1301
- 064BALSO1302
- 064BALSO1501
- 064BALSO1502
- 064BALSO1801
- 064BALSO1802
- 064BALSO2001
- 064BALSO2002
出荷日
- すべて
- 10日以内
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,353円 ( 15,788円 ) | 10日目 |
22,239円 ( 24,463円 ) | 10日目 |
16,646円 ( 18,311円 ) | 10日目 |
25,131円 ( 27,644円 ) | 10日目 |
18,881円 ( 20,769円 ) | 10日目 |
38,435円 ( 42,279円 ) | 10日目 |
28,160円 ( 30,976円 ) | 10日目 |
44,950円 ( 49,445円 ) | 10日目 |
41,913円 ( 46,104円 ) | 10日目 |
51,556円 ( 56,712円 ) | 10日目 |
46,797円 ( 51,477円 ) | 10日目 |
72,861円 ( 80,147円 ) | 10日目 |
12,142円 ( 13,356円 ) | 10日目 |
19,931円 ( 21,924円 ) | 10日目 |
15,369円 ( 16,906円 ) | 10日目 |
26,444円 ( 29,088円 ) | 10日目 |
18,426円 ( 20,269円 ) | 10日目 |
29,933円 ( 32,926円 ) | 10日目 |
28,160円 ( 30,976円 ) | 10日目 |
44,349円 ( 48,784円 ) | 10日目 |
37,273円 ( 41,000円 ) | 10日目 |
59,924円 ( 65,916円 ) | 10日目 |
55,048円 ( 60,553円 ) | 10日目 |
67,511円 ( 74,262円 ) | 10日目 |
詳細情報
基本情報
【特長】
・主要部分は型打鍛造なので品質は均ー・強度か安定しています
・安全のためフックには全て安全レバーを取り付けております
・消耗の激しい「ピン」と「ブッシュ」には特殊鋼に浸炭焼入れ高周波焼入れがしてあり、長時間での使用でも消耗が少ないです
・シーブには良質なグリースが内蔵されており、長期間の使用にも耐えます
・物流現場で活躍
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
