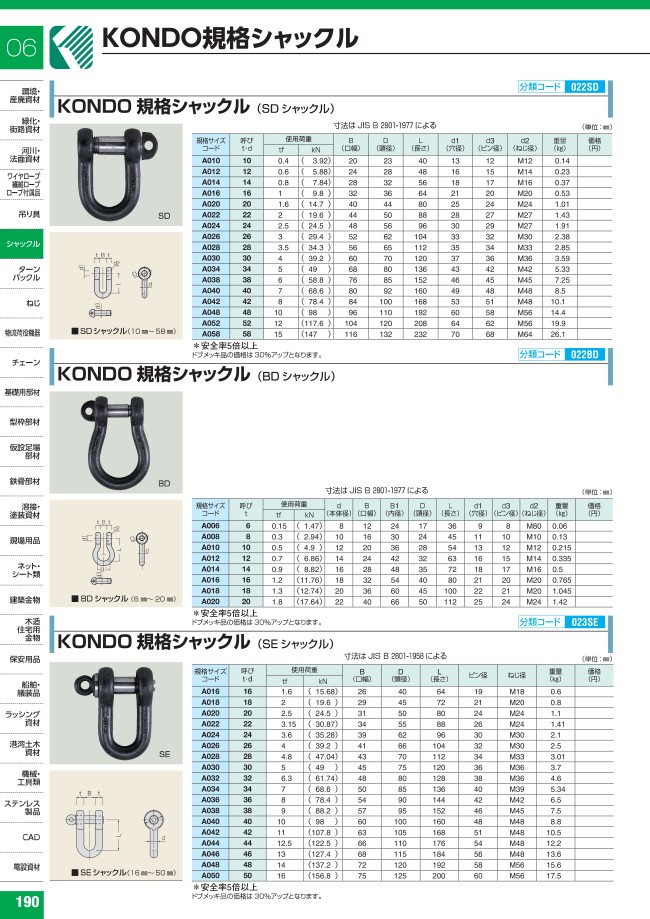

KONDO規格シャックル（BDシャックル）の詳細
KONDO規格シャックル（BDシャックル） 商品イメージ
KONDO規格シャックル（BDシャックル）の仕様
（単位：mm）
KONDO規格シャックル（BDシャックル） 寸法図
| 型番 | 呼び t | 使用荷重 | d （本体径） | B （口幅） | B1 （内径） | D （頭径） | L （長さ） | d1 （穴径） | d3 （ピン径） | d2 （ねじ径） | 重量 （kg） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tf | kN | |||||||||||
| 022BDA006 | 6 | 0.15 | （1.47） | 8 | 12 | 24 | 17 | 36 | 9 | 8 | M80 | 0.06 |
| 022BDA008 | 8 | 0.3 | （2.94） | 10 | 16 | 30 | 24 | 45 | 11 | 10 | M10 | 0.13 |
| 022BDA010 | 10 | 0.5 | （4.9） | 12 | 20 | 36 | 28 | 54 | 13 | 12 | M12 | 0.215 |
| 022BDA012 | 12 | 0.7 | （6.86） | 14 | 24 | 42 | 32 | 63 | 16 | 15 | M14 | 0.335 |
| 022BDA014 | 14 | 0.9 | （8.82） | 16 | 28 | 48 | 35 | 72 | 18 | 17 | M16 | 0.5 |
| 022BDA016 | 16 | 1.2 | （11.76） | 18 | 32 | 54 | 40 | 80 | 21 | 20 | M20 | 0.765 |
| 022BDA018 | 18 | 1.3 | （12.74） | 20 | 36 | 60 | 45 | 100 | 22 | 21 | M20 | 1.045 |
| 022BDA020 | 20 | 1.8 | （17.64） | 22 | 40 | 66 | 50 | 112 | 25 | 24 | M24 | 1.42 |
絞り込み条件：2 項目の仕様が未選択です
ねじ径
- M10
- M12
- M14
- M16
- M20
- M24
- M80
使用荷重
- 0.15tf
- 0.3tf
- 0.5tf
- 0.7tf
- 0.9tf
- 1.2tf
- 1.3tf
- 1.8tf
内容量
- 1個
タイプ
- 022BDA006
- 022BDA008
- 022BDA010
- 022BDA012
- 022BDA014
- 022BDA016
- 022BDA018
- 022BDA020
出荷日
- すべて
- 7日以内
詳細情報
基本情報
ワイヤロープやチェーンと吊り荷をつなぐ結合金具、KONDO規格シャックル（BDシャックル）。
【特長】
・旧JISの規格をもとに作られたシャックル。
ご注意
- 最低発注単位数は、「5～100」の範囲となります。
