MOLDINO(モルディノ・旧三菱日立ツール)

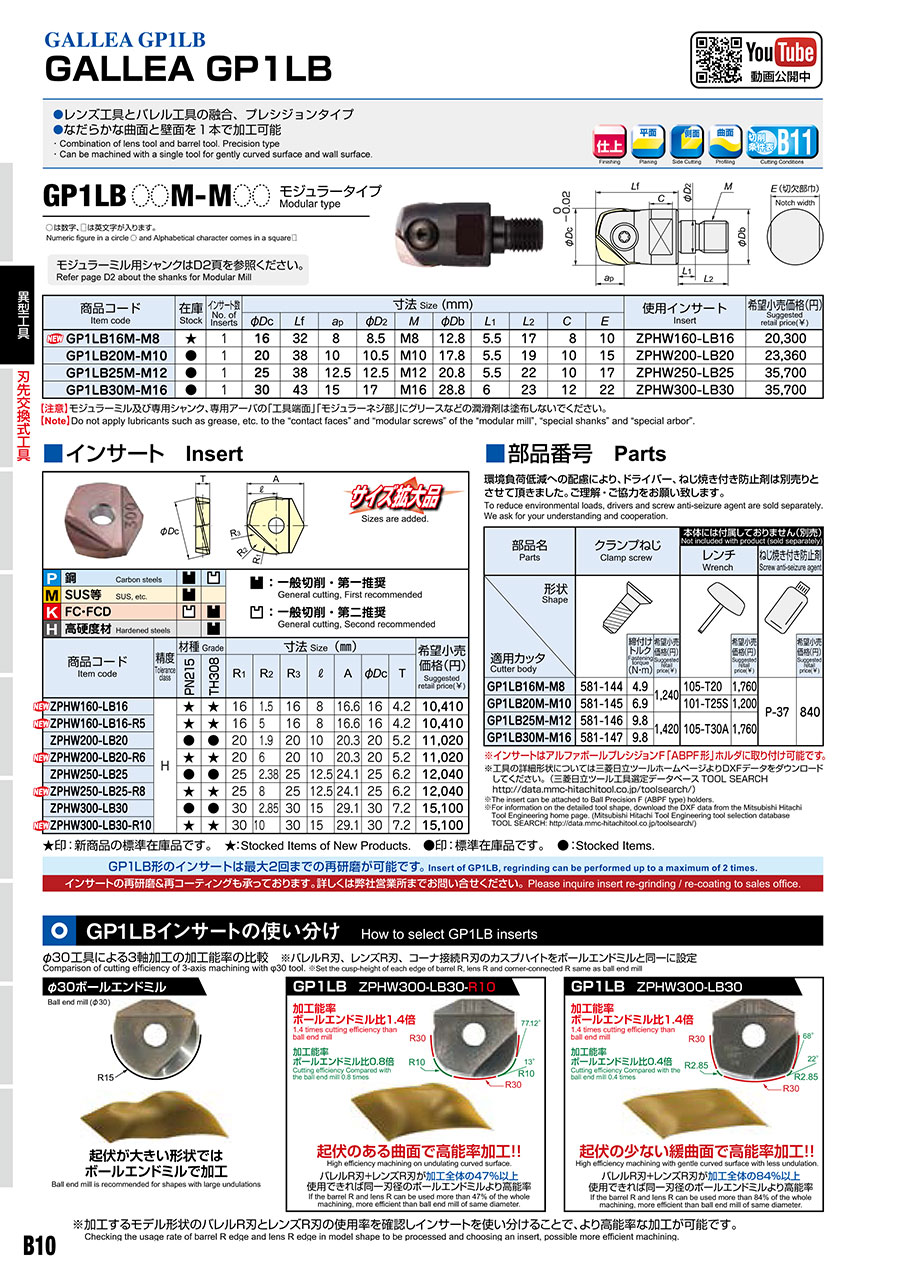

高能率仕上げ加工用 異形工具シリーズ GALLEA GP1LB形用インサート ZPHW

高能率仕上げ加工用 異形工具シリーズ GALLEA GP1LB形用インサート ZPHW
通常単価(税別)
10,037円～14,544円特別価格
税込単価
11,041円～15,998円特別価格
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目～9日目一部当日出荷可能

三菱日立ツール チップ（フライス加工用） 高能率仕上げ加工用 異形工具シリーズ GALLEA GP1L...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アルファ ボールプレシジョン F ABPF用強ねじれ刃形インサート SHタイプ

MOLDINO(モルディノ・旧三菱日立ツール)

アルファ ボールプレシジョン F ABPF用強ねじれ刃形インサート SHタイプ
通常価格(税別)： 4,320円 (税込価格：4,752円)

通常出荷日：1 日目 ～

よく一緒に見られています

アルファラジアスプレシジョン ARPF形用インサートZCFG-SG

MOLDINO(モルディノ・旧三菱日立ツール)

アルファラジアスプレシジョン ARPF形用インサートZCFG-SG
通常価格(税別)： 8,190円 (税込価格：9,009円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図

規格表

商品コード寸法 (mm)
R1R2R3lAΦDcT
ZPHW160-LB16-PN215161.516816.6164.2
ZPHW160-LB16-TH308
ZPHW160-LB16-R5-PN21516516816.6164.2
ZPHW160-LB16-R5-TH308
ZPHW200-LB20-PN215201.9201020.3205.2
ZPHW200-LB20-TH308
ZPHW200-LB20-R6-PN215206201020.3205.2
ZPHW200-LB20-R6-TH308
ZPHW250-LB25-PN215252.382512.524.1256.2
ZPHW250-LB25-TH308
ZPHW250-LB25-R8-PN2152582512.524.1256.2
ZPHW250-LB25-R8-TH308
ZPHW300-LB30-PN215302.85301529.1307.2
ZPHW300-LB30-TH308
ZPHW300-LB30-R10-PN2153010301529.1307.2
ZPHW300-LB30-R10-TH308

型番リスト

表示件数
  • 1
    • 型番
    ZPHW160-LB16-PN215
    ZPHW160-LB16-R5-PN215
    ZPHW160-LB16-R5-TH308
    ZPHW160-LB16-TH308
    ZPHW200-LB20-PN215
    ZPHW200-LB20-R6-PN215
    ZPHW200-LB20-R6-TH308
    ZPHW200-LB20-TH308
    ZPHW250-LB25-PN215
    ZPHW250-LB25-R8-PN215
    ZPHW250-LB25-R8-TH308
    ZPHW250-LB25-TH308
    ZPHW300-LB30-PN215
    ZPHW300-LB30-R10-PN215
    ZPHW300-LB30-R10-TH308
    ZPHW300-LB30-TH308

    被削材

    寸法　A

    (mm)

    幅

    (mm)

    厚さ

    (mm)

    寸法 ℓ

    (mm)

    寸法 R1

    (mm)

    寸法 R2

    (mm)

    寸法 R3

    (mm)

    材種

    		最小発注数量
    鋼 / ステンレス鋼 / 鋳鉄
    16.6
    16
    4.2
    8
    16
    1.5
    16
    PN215
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    16.6
    16
    4.2
    8
    16
    5
    16
    PN215
    2個
    鋼 / 鋳鉄 / 高硬度材
    16.6
    16
    4.2
    8
    16
    5
    16
    TH308
    2個
    鋼 / 鋳鉄 / 高硬度材
    16.6
    16
    4.2
    8
    16
    1.5
    16
    TH308
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    20.3
    20
    5.2
    10
    20
    1.9
    20
    PN215
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    20.3
    20
    5.2
    10
    20
    6
    20
    PN215
    2個
    鋼 / 鋳鉄 / 高硬度材
    20.3
    20
    5.2
    10
    20
    6
    20
    TH308
    2個
    鋼 / 鋳鉄 / 高硬度材
    20.3
    20
    5.2
    10
    20
    1.9
    20
    TH308
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    24.1
    25
    6.2
    12.5
    25
    2.38
    25
    PN215
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    24.1
    25
    6.2
    12.5
    25
    8
    25
    PN215
    2個
    鋼 / 鋳鉄 / 高硬度材
    24.1
    25
    6.2
    12.5
    25
    8
    25
    TH308
    2個
    鋼 / 鋳鉄 / 高硬度材
    24.1
    25
    6.2
    12.5
    25
    2.38
    25
    TH308
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    29.1
    30
    7.2
    15
    30
    2.85
    30
    PN215
    2個
    鋼 / ステンレス鋼 / 鋳鉄
    29.1
    30
    7.2
    15
    30
    10
    30
    PN215
    2個
    鋼 / 鋳鉄 / 高硬度材
    29.1
    30
    7.2
    15
    30
    10
    30
    TH308
    2個
    鋼 / 鋳鉄 / 高硬度材
    29.1
    30
    7.2
    15
    30
    2.85
    30
    TH308
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    10,037円
    ( 11,041円 )
    2日目
    10,037円
    ( 11,041円 )
    2日目
    10,037円
    ( 11,041円 )
    2日目
    10,037円
    ( 11,041円 )
    2日目
    10,622円
    ( 11,684円 )
    2日目
    10,622円
    ( 11,684円 )
    2日目
    10,622円
    ( 11,684円 )
    2日目
    10,622円
    ( 11,684円 )
    9日目
    11,593円
    ( 12,752円 )
    2日目
    11,593円
    ( 12,752円 )
    2日目
    11,593円
    ( 12,752円 )
    2日目
    11,593円9,854円
    ( 10,839円 )
    在庫品1日目当日出荷可能
    14,544円
    ( 15,998円 )
    2日目
    14,544円
    ( 15,998円 )
    2日目
    14,544円
    ( 15,998円 )
    2日目
    14,544円
    ( 15,998円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    三菱日立ツール チップ（フライス加工用） 高能率仕上げ加工用 異形工具シリーズ GALLEA GP1LB形用インサート ZPHW。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高能率仕上げ加工用 異形工具シリーズ GALLEA GP1LB形用インサート ZPHWのレビュー
    5平均満足度：5.01件のレビュー
    機械加工
    5
    満足度：5.02019/09/18
    SS400　幅12　長さ500　凹25R　　90本加工しました。 前回は、５Ｒを10本以上使いましたが。 ガレア８Ｒ...もっと読む
