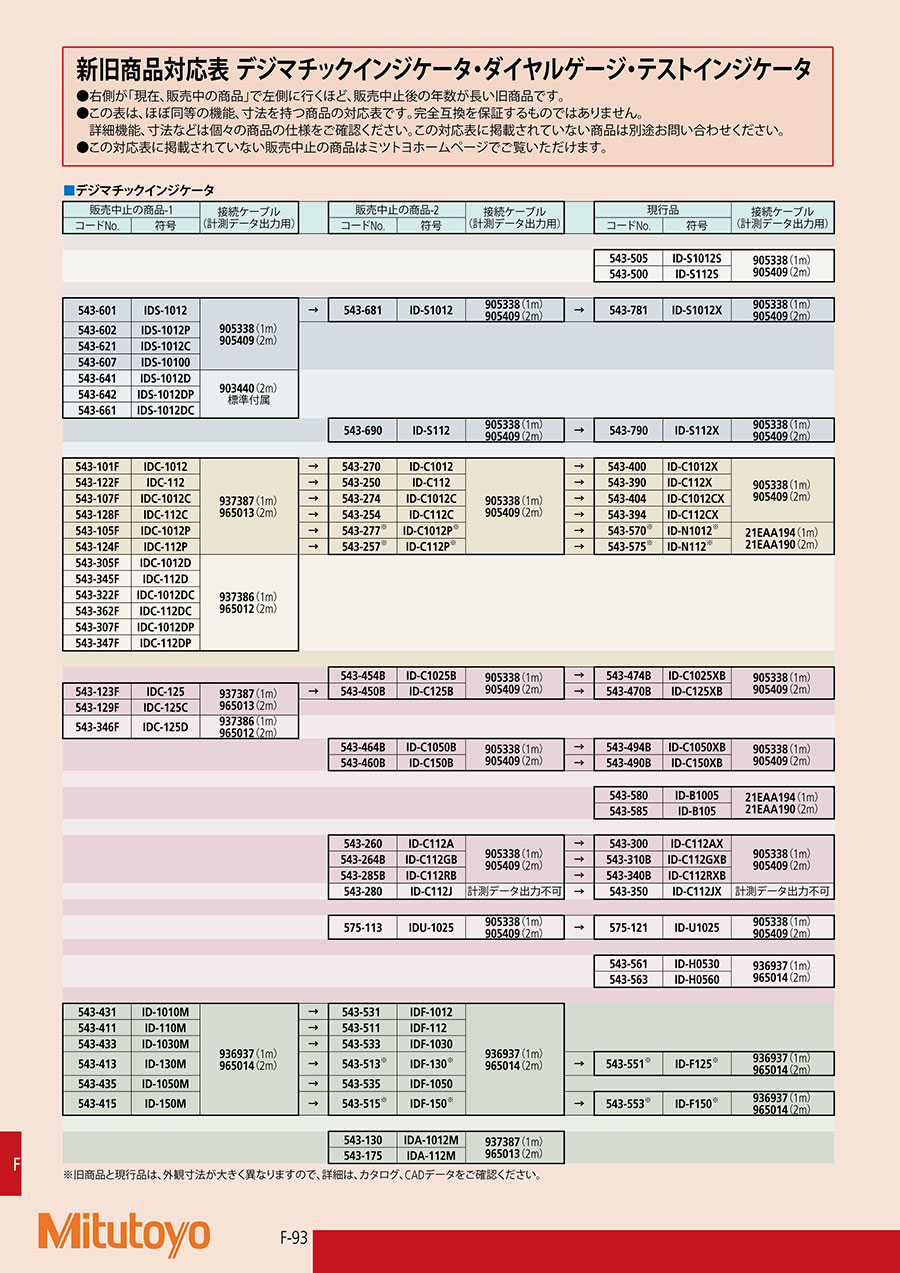

543シリーズ シグナルABSデジマチックインジケータ ID-C112JX

仕様

※1：量子化誤差：±1カウント含まず
※表示部分は回転しません。
※ピーク検出能力……サンプリングレート：毎秒約100回、捕捉可能速度：100 μm/秒以下
※コードNo.の末尾の“B”は、裏ぶた平です。

機能

• 外部出力：-NG,OK,+NG
  N-chオープンドレイン
  （論理反転可能）
  （測定データの出力はできません）
• 外部制御：ピークスタート
  プリセット設定/ゼロセット
• ピーク検出機能（最大値・最小値）
• 振れ幅測定機能（動作の最大値と最小値の差）
• ゼロセット機能（INC測長系原点設定）
• プリセット機能（ABS測長系原点設定）
• ディレクション切り換え機能
• 公差判定機能（ABS 3組、INCメモリ可能）
• 最小表示量切り換え機能
• 簡易演算機能 f（x）=Ax
• キーロック機能
• 校正モード（外部出力がデジマチック出力になります）
• エラー警告表示

出力パターン

※出力論理は反転可能です。

外部接続仕様

※測定データの出力はできません。

外形図

注意・禁止事項

ご使用の前に

1. スピンドルは注油せずに乾いた布かアルコールを少量含ませた布で清掃してください。
2. スピンドルを全行程にわたって動かし引っ掛かリ等を確認してください。
3. 電池は、SR44（コードNo.938882）を使用してください。（図1）
4. 原点設定時は、スピンドルが下がった状態から0.2mm以上持ち上げた位置で行ってください。（図2）
5. スピンドルが基準面と被測定面に対して傾いた状態ですと測定誤差が生じます。（写真1）また、基準面の凹凸も同様に測定誤差となりますので、ご注意ください。
6. 油（ミスト）・汚れが多い環境でご使用する場合は、防水・防塵タイプを推奨いたします。

ご使用中

1. 作動や精度に影響しますのでスピンドルを急激に動かしたり横方向へ力を加えたり、キャップ部へ力を加えないでください。（図3）
2. 保持具は、たわまない物をご使用ください。
3. 耳金の締付け方法は、測定面に対しスピンドルが直角になるように固定してください。（図4） 尚、スピンドルを作動させるリフティングレバーやレリーズも販売しております。
4. スピンドル作動中に表示されすぐに消える末尾のE表示は、異常ではありません。E表示が静止状態で発生する場合は、修理が必要となります。（図5）

落下や衝撃等で破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いか確認して乾いた布などで清掃をしてください。
2. スピンドルには潤滑油などを注油しないでください。
3. 長期間使用しない場合は、電池を取り外してください。
4. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
