この商品と似ている商品

絞り込み条件

未確定:候補が13型番あります。

EM型ピンゲージセット

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
20,54848,509
税込単価
22,60353,360

【特長】・多目的に使えるポピュラーなピンゲージセット。・1.525mmまではプ...

詳細情報を確認する
  • 単品/セット
    セット
  • サブゼロ処理

ご注意

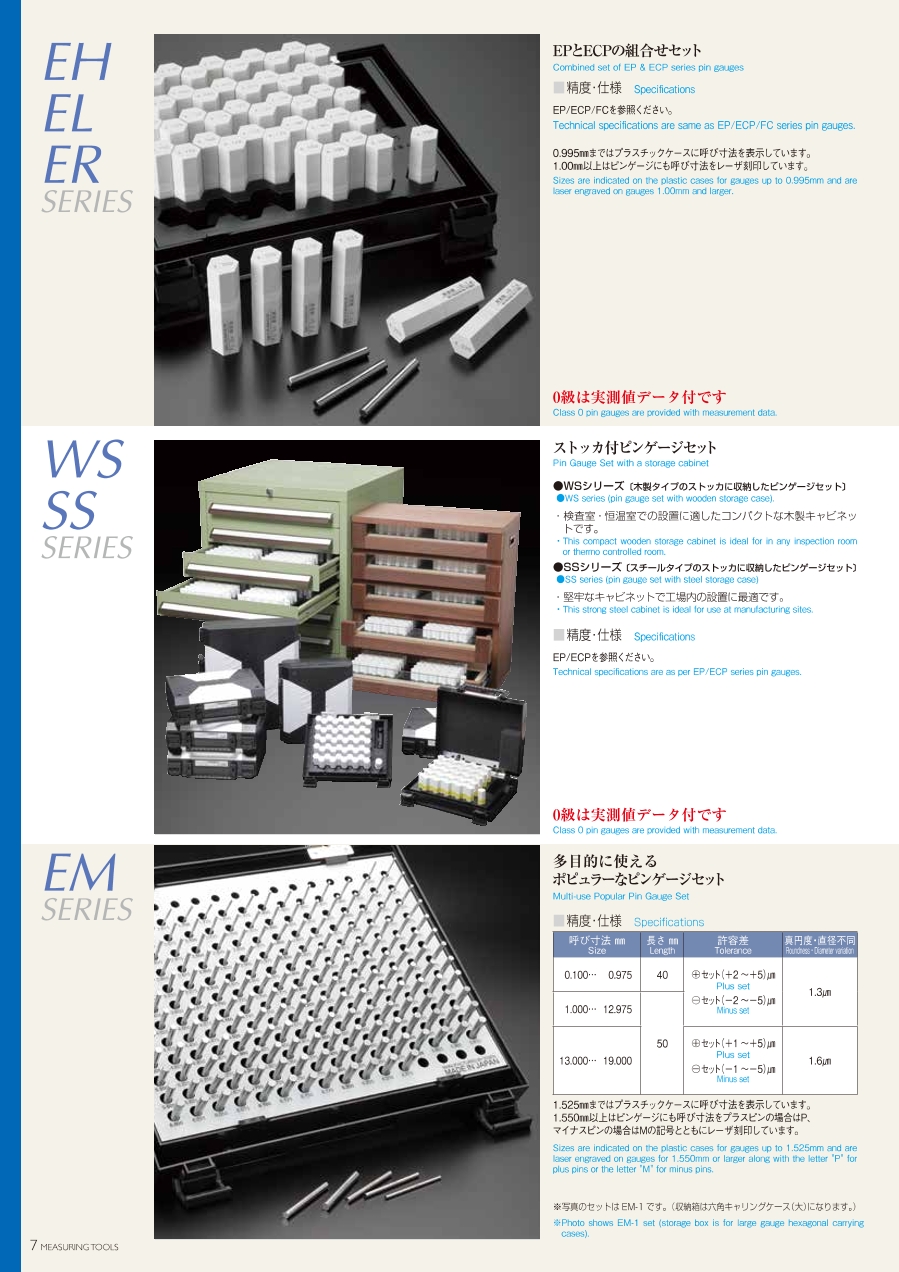

  • 写真のセットはEM-1 です。
未確定:候補が13型番あります。
    数量:

    型番リスト

    表示件数

    呼び寸法(セット)

    (mm)

    寸法区分

    (mmとび)

    径精度(許容差)

    (μm)

    組本数

    長さ

    (mm)

    直径不同

    (μm)

    真円度

    (μm)

    最小発注数量
    0.10~0.29
    0.01
    -5~-2
    20
    40
    1.3
    1.3
    1個
    0.10~0.29
    0.01
    +2~+5
    20
    40
    1.3
    1.3
    1個
    0.300~1.525
    0.025
    -5~-2
    50
    40 ~ 50
    1.3
    1.3
    1個
    0.300~1.525
    0.025
    +2~+5
    50
    40 ~ 50
    1.3
    1.3
    1個
    1.550~6.275
    0.025
    -5~-2
    190
    50
    1.3
    1.3
    1個
    1.550~6.275
    0.025
    +2~+5
    190
    50
    1.3
    1.3
    1個
    6.300~9.775
    0.025
    -5~-2
    140
    50
    1.3
    1.3
    1個
    6.300~9.775
    0.025
    +2~+5
    140
    50
    1.3
    1.3
    1個
    9.800~12.525
    0.025
    -5~-2
    110
    50
    1.3
    1.3
    1個
    9.800~12.525
    0.025
    +2~+5
    110
    50
    1.3
    1.3
    1個
    12.550~12.975
    0.025
    -5~-2
    18
    50
    1.3
    1.3
    1個
    13.00~19.00
    0.1
    -5~-1
    61
    50
    1.6
    1.6
    1個
    13.00~19.00
    0.1
    +1~+5
    61
    50
    1.6
    1.6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    22,204
    ( 24,424 )
    15日目
    22,970
    ( 25,267 )
    15日目
    24,564
    ( 27,020 )
    15日目
    24,564
    ( 27,020 )
    1日目
    31,686
    ( 34,855 )
    1日目
    31,686
    ( 34,855 )
    在庫品1日目当日出荷可能
    32,691
    ( 35,960 )
    17日目
    36,047
    ( 39,652 )
    1日目
    35,573
    ( 39,130 )
    15日目
    37,898
    ( 41,688 )
    15日目
    20,548
    ( 22,603 )
    15日目
    48,509
    ( 53,360 )
    15日目
    48,509
    ( 53,360 )
    15日目

    詳細情報

    基本情報

    【特長】
    ・多目的に使えるポピュラーなピンゲージセット。
    ・1.525mmまではプラスチックケースに呼び寸法を表示。

    ご注意

    • 写真のセットはEM-1 です。

    商品情報

    製品特長・仕様

    製品の基本仕様・特長

    • 呼び寸法に対し、プラスサイドまたはマイナスサイド2~5μm(EM-3 は1~5μm)以内の精度で製作していますので、検査工具として多目的に使用できます。
    • 1.525mmまで(EM-0)は1本ずつプラスチックケースに入っており、そのケースに呼び寸法を表示しています。1.550mm 以上はピンに呼び寸法をプラスピンの場合はP、マイナスピンの場合はMの記号を刻印しています。
    型式呼び寸法(mm)組本数
    EM-00+0.100、0.110…0.280、0.290
    0.01mmとび
    20
    EM-00-
    EM-0+0.300、0.325…1.500、1.525
    0.025mmとび
    50
    EM-0-
    EM-1+1.550、1.575…6.250、6.275
    0.025mmとび
    190
    EM-1-
    EM-2A+6.300、6.325…9.750、9.775
    0.025mmとび
    140
    EM-2A-
    EM-2B+9.800、9.825…12.500、12.525
    0.025mmとび
    110
    EM-2B-
    EM-2C+12.550、12.575…12.950、12.975
    0.025mmとび
    18
    EM-2C-
    EM-3+13.000、13.100…18.900、19.000
    0.1mmとび
    61
    EM-3-
    呼び寸法
    (mm)
    長さ
    (mm)
    許容差
    (μm)
    真円度
    (μm)
    円筒度
    (μm)
    硬さ
    0.100~1.525405~2または-2~-51.31.3HRC
    58
    1.550~12.97550
    13.000~19.0005~1または-1~-51.61.6

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    EM型ピンゲージセットのレビュー
    4.5平均満足度:4.52件のレビュー
    測定に使用しています
    5
    満足度:5.0
    今まで公差に対してプラス・マイナスでしか判定できない専用治工具を使用していました。専用治工具の公差範囲外での測定が必要と...もっと読む
    0人が参考にしています。
    切削品の測定に
    4
    満足度:4.0
    測定が必要なこともあり、購入しました。 0.025刻みでしたが値段との相談でした。 もう少し安く幅広くカバーできると嬉...もっと読む
    0人が参考にしています。
