鋼ピンゲージセット PGシリーズ
- 通常単価(税別)
- 24,494円～57,963円
- 税込単価
- 26,943円～63,759円
呼び寸法に対し、プラスまたはマイナス2～5μmに製造したピンゲージ。【特長】・サブゼロ処理済。・ピンバ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,669円 ( 29,336円 ) | 2日目 |
26,669円 ( 29,336円 ) | 2日目 |
27,180円 ( 29,898円 ) | 在庫品1日目当日出荷可能 |
27,180円 ( 29,898円 ) | 2日目 |
34,705円 ( 38,176円 ) | 在庫品1日目当日出荷可能 |
34,705円 ( 38,176円 ) | 在庫品1日目当日出荷可能 |
39,468円 ( 43,415円 ) | 在庫品1日目当日出荷可能 |
39,468円 ( 43,415円 ) | 6日目 |
43,804円 ( 48,184円 ) | 2日目 |
43,804円 ( 48,184円 ) | 2日目 |
24,494円 ( 26,943円 ) | 2日目 |
24,494円 ( 26,943円 ) | 2日目 |
57,963円 ( 63,759円 ) | 2日目 |
57,963円 ( 63,759円 ) | 2日目 |
詳細情報
基本情報
呼び寸法に対し、プラスまたはマイナス2～5μmに製造したピンゲージ。
【特長】
・サブゼロ処理済。
・ピンバイスは付属していない。
・PG-00及び、PG-3はとび数が異なる。
・13.000mm～19.000mmは径精度が呼び寸法より1～5µmプラス、もしくはマイナス。
※JCSS校正は対応外となっております。
【用途】
・穴径の測定及びマイクロメーター、ノギス等の検査等に使用。
商品仕様
製品特長・仕様
製品の基本仕様・特長
- 1mm以上はピンゲージに呼び寸法を印字してあります。
- 硬度：HV650以上
| 呼び寸法（mm） | 寸法区分（mm） | 長さ（mm） | 径精度（μm） | 真円度・円筒度（μm） | 硬度（HV） |
|---|---|---|---|---|---|
| 0.100…0.190 | 0.010とび | 20 | （+）呼び寸法より2～5プラス | 1.5 | 650以上 |
| 0.200…0.290 | 40 | ||||
| 0.300…0.975 | 0.025とび | （-）呼び寸法より2～5マイナス | |||
| 1.000…12.975 | 50 | ||||
| 13.000…19.000 | 0.100とび | ※ |
- ※ 13.000～19.000は径精度が呼び寸法より1～5μmプラス、もしくはマイナスです。
| 型番 | ゲージサイズ（呼び径:mm） | 寸法区分 | 組本数 |
|---|---|---|---|
| PG-00 | 0.100・0.110・0.120…0.290 | 0.010とび | 20 |
| PG-0 | 0.300・0.325・0.350…1.525 | 0.025とび | 50 |
| PG-1 | 1.550・1.575・1.600…6.275 | 190 | |
| PG-2A | 6.300・6.325・6.350…9.775 | 140 | |
| PG-2B | 9.800・9.825・9.850…12.525 | 110 | |
| PG-2C | 12.550・12.575・12.600…12.975 | 18 | |
| PG-3 | 13.000・13.100・13.200…19.000 | 0.100とび | 61 |
使用方法・使用事例
使用例
※画像をクリックすると動画をご覧いただけます。
注意・禁止事項
注意事項
ピンゲージ使用前のポイント
- ゲージを使用する前は、製品をベンジンなどで洗浄、もしくは乾いたきれいな布などで防錆油、汚れをきれいにふき取ってください。
- サビ・傷・カエリがないか確認してください。
ピンゲージ使用時のポイント
- ピンゲージの使用に際しては、まず端面のカエリや、サビなど使用上差し支えのある欠点が無い事を確認し、測定物との温度差を少なくしてください。
- ストレート型にはピンバイスや手袋を使用して、体温によるピンゲージの膨張防止に配慮してください。
ピンゲージの保管
- 使用後はゲージ部を十分に清掃・塗油し、損傷のないことを確認して、所定のケースに収納してください。ゲージ部に寸法表示のないものには、特に注意してください。
- 長期間使用しない時は、半年に一度、異常の有無を点検し、防錆油を塗り替えて、湿度及び温度変化の少ない所に保管してください。
お取替えの目安
- 印字が消えた場合は、摩耗が考えられますのでお取替えをご検討ください。1.000mm以上はゲージ径（呼び寸法）を印字してあります。
開発者からのコメント
ピンゲージメーカーで唯一、JCSS認証取得！

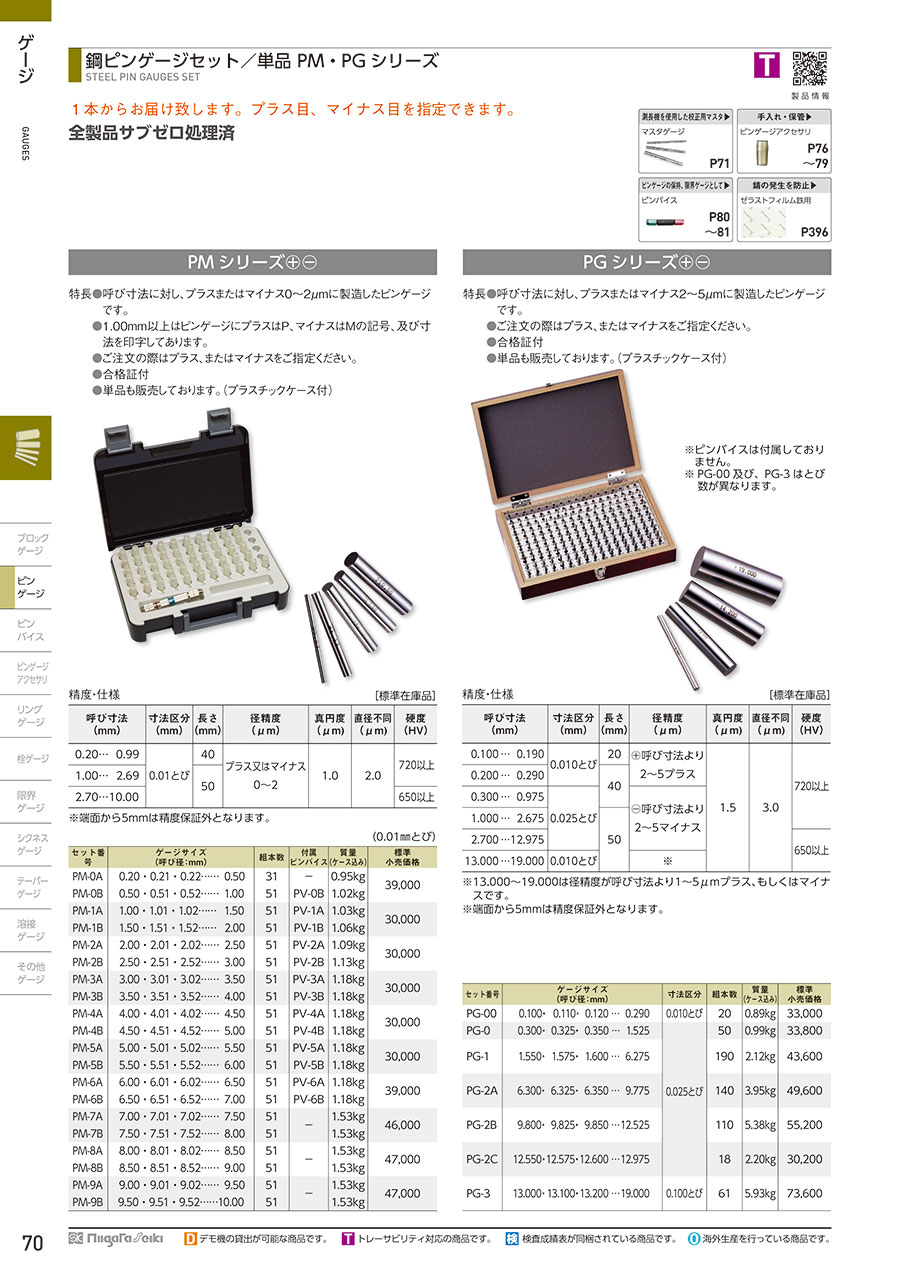

カタログ
