MSTコーポレーション

アングルヘッドハーフユニバーサル HUTシリーズ

カタログ |

通常単価(税別): 217,550円～288,040円

税込単価: 239,305円～316,844円

【特長】・タップ加工用アングルヘッドハーフ。・加工角度設定が自在。・必要な剛性...

主軸・シャンク形状
BT
主軸・シャンク種類
BT
工具種類
エンドミル / ドリル / タップ
付属品
補助スパナ，六角レンチセット，スパナ（HUA）

未確定：候補が37型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

主にドリル・タップ加工を目的とした最適設計
低コストで1軸付加

軽量・コンパクト：1.8kg～
ボディ肉厚を限界までカット。小型M/TでATCできる。
自分で分解・修理ができる
分解・組立てが簡単
工程ストップ時間を最短に
ランニングコストをカット

アングルヘッド加工の80%がドリル・タップ加工です。
そのため必要な剛性と精度を絞り込んだ最適設計を行い、軽量でコンパクトなボディを実現しました。

機械への取付簡単

固定ブロックと位置決めピンの組み合わせであらゆる位置決めブロックに対応します。今お使いの位置決めブロックも利用できます。

組換えが簡単

分解・組立てが簡単

充実した取扱説明書・ビデオを見ながら誰でも簡単に分解・組立てが行えます。
部品点数が従来の半分の22点。
調整作業、現物合わせはありません。

ベアリングは市販品です。安く簡単に交換部品を入手できます。
保守、修理が短期間で行えます。

軽量でも十分な加工能力

外形図

使用方法・使用事例

使用方法

切削データ

使用例

選定サポート情報

型番リスト

表示件数

型番

主軸・シャンク番号

ホルダ基準長さ

(mm)

適合コレット

重量

(kg)

モーメント

(kgf・mm)

最大許容回転数

ヘッド型番

位置決めピン型番

最小発注数量

30	102	TA 4	1.8	116	7200：4000 [1（逆）：0.56（正）]	M2～M 8	64	120	46	39	HUT4	-	1個
30	102	TA 4	1.8	116	7200：4000 [1（逆）：0.56（正）]	M2～M 8	64	120	46	39	HUT4	S50C	1個
30	102	TA 4	1.8	116	7200：4000 [1（逆）：0.56（正）]	M2～M 8	64	120	46	39	HUT4	S65	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	-	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	S60	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	S65	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	T60	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	T65	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	W60	1個
40	135	TA 4	3.8	251	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	W65	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	-	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	S60	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	S65	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	T60	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	T65	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	W60	1個
40	135	TA 6	4.8	392	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	W65	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	-	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	S80	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	S85	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	S110	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	T80	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	T85	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	T110	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	W80	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	W85	1個
50	150	TA 4	6.6	277	6300：3000 [1（正）：0.48（正）]	M2～M 8	72	123	60	85	HUT4	W110	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	-	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	S80	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	S85	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	S110	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	T80	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	T85	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	T110	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	W80	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	W85	1個
50	150	TA 6	7.5	440	6300：3000 [1（正）：0.48（正）]	M3～M12	88	150	78	77	HUT6	W110	1個

通常単価(税別) (税込単価)	通常出荷日

217,550円 ( 239,305円 )	3日目
234,650円 ( 258,115円 )	3日目
234,650円 ( 258,115円 )	3日目
217,550円 ( 239,305円 )	3日目
234,650円 ( 258,115円 )	3日目
234,650円 ( 258,115円 )	3日目
240,540円 ( 264,594円 )	3日目
240,540円 ( 264,594円 )	3日目
240,540円 ( 264,594円 )	3日目
240,540円 ( 264,594円 )	3日目
253,745円 ( 279,120円 )	3日目
273,600円 ( 300,960円 )	3日目
273,600円 ( 300,960円 )	3日目
279,490円 ( 307,439円 )	3日目
279,490円 ( 307,439円 )	3日目
279,490円 ( 307,439円 )	3日目
279,490円 ( 307,439円 )	3日目
224,675円 ( 247,143円 )	3日目
242,250円 ( 266,475円 )	3日目
242,250円 ( 266,475円 )	3日目
243,200円 ( 267,520円 )	3日目
248,140円 ( 272,954円 )	3日目
248,140円 ( 272,954円 )	3日目
249,090円 ( 273,999円 )	3日目
248,140円 ( 272,954円 )	3日目
248,140円 ( 272,954円 )	3日目
249,090円 ( 273,999円 )	3日目
260,775円 ( 286,853円 )	3日目
281,200円 ( 309,320円 )	3日目
281,200円 ( 309,320円 )	3日目
282,150円 ( 310,365円 )	3日目
287,090円 ( 315,799円 )	3日目
287,090円 ( 315,799円 )	3日目
288,040円 ( 316,844円 )	3日目
287,090円 ( 315,799円 )	3日目
287,090円 ( 315,799円 )	3日目
288,040円 ( 316,844円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・タップ加工用アングルヘッドハーフ。
・加工角度設定が自在。
・必要な剛性と精度に絞り込んだ最適設計。
・軽量でコンパクトボディ。
・お客様ご自身で簡単に分解・組立メンテナンス可能なので、修理費削減、加工ストップ時間の削減に貢献できます。
（必要パーツはカタログタブよりA-153～をご確認ください。）
・使用中の位置決めブロックがそのまま利用できる位置決めピンを標準化。あらゆる機会に対応します。
・分解・組立が簡単。
・組替えが簡単。

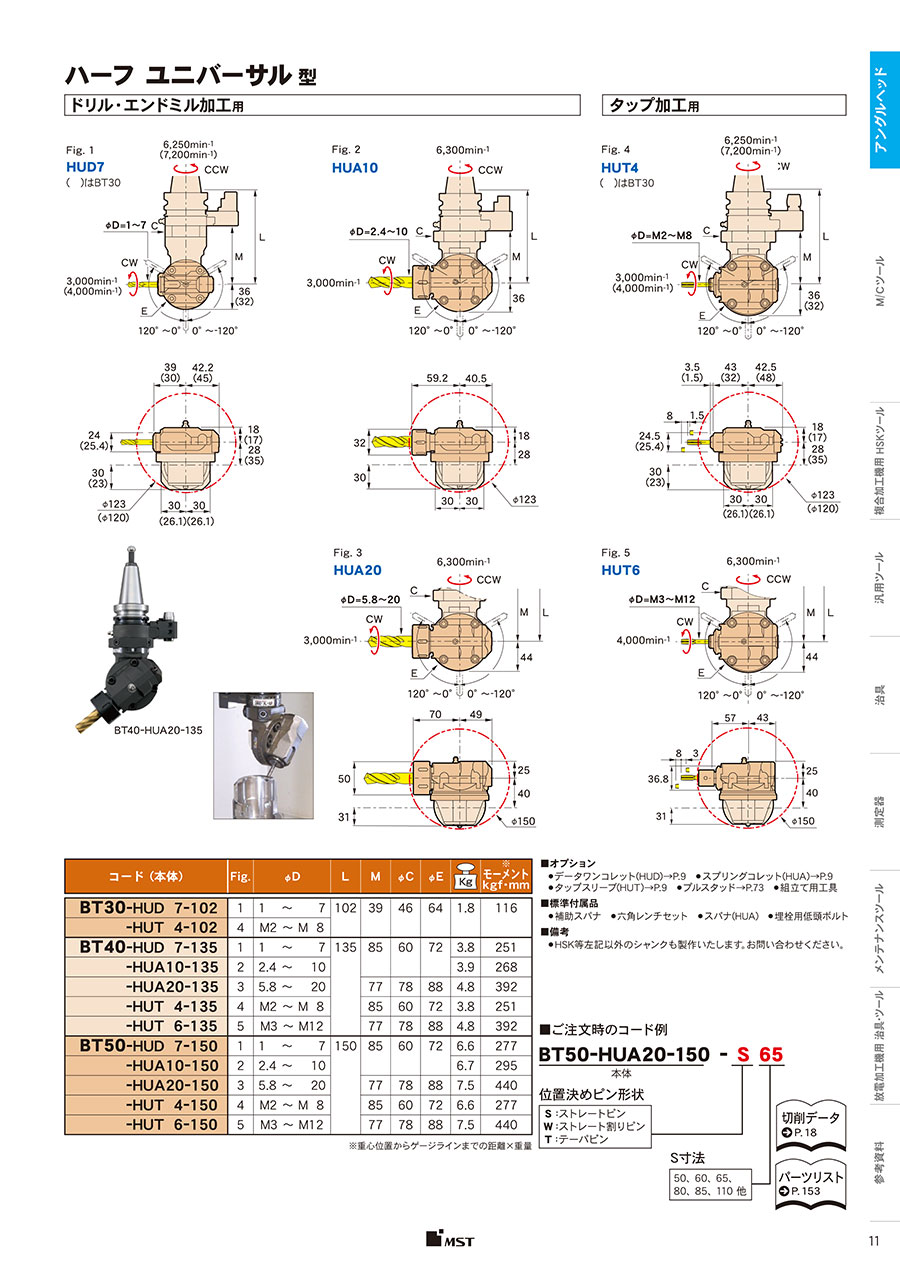

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MSTコーポレーション
ツールホルダアングルヘッドハーフ90°型タップ用
MSTコーポレーション
アングルヘッドハーフ用パーツ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
