大昭和精機

HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ HSK-A63

HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ HSK-A63
通常単価(税別)
29,288円～35,900円
税込単価
32,217円～39,490円

ワーク、治具干渉を考慮したスリムな高速回転ホルダ。【特長】・極小径のエンドミル...

詳細情報を確認する
  • 主軸・シャンク形状
    HSK-A
  • 主軸・シャンク種類
    HSK-A
  • 拘束面数
    2
  • 最高回転数 (min-1)
    40000
  • 商品タイプ
    Aタイプ（DIN69893-1）（ISO12164）

ご注意

  • ナットは付属しています。コレット、レンチは別途ご注文ください。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が12型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

（3Sタイプ）ナット径φ10mmの極細設計

超スリムなボディ設計により、ワーク・治具の干渉を最小限に抑えます。高速・高精度を活かした小型金型加工にお奨めです。

HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ 製品の基本仕様・特長1
ワーク干渉を減らしたスリム形状

干渉に優れた「ストレートタイプ」、剛性を高めた「高剛性テーパタイプ」がございます。


HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ 製品の基本仕様・特長2

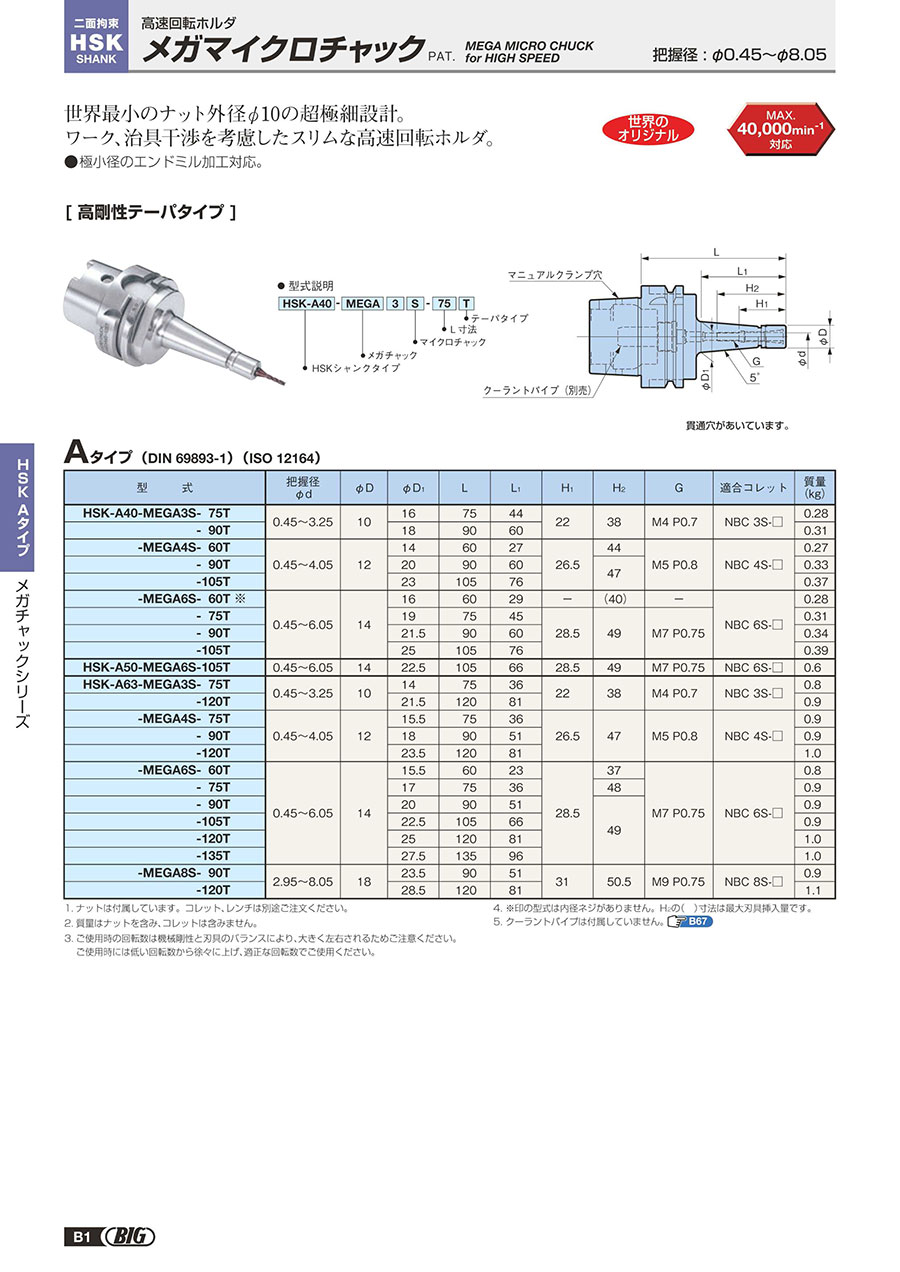

外形図



選定サポート情報

HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    HSK-A50-MEGA6S-105T
    HSK-A63-MEGA4S-75T
    HSK-A63-MEGA4S-90T
    HSK-A63-MEGA4S-120T
    HSK-A63-MEGA6S-60T
    HSK-A63-MEGA6S-75T
    HSK-A63-MEGA6S-90T
    HSK-A63-MEGA6S-105T
    HSK-A63-MEGA6S-120T
    HSK-A63-MEGA6S-135T
    HSK-A63-MEGA8S-90T
    HSK-A63-MEGA8S-120T

    主軸・シャンク番号

    最大把握径

    (mm)

    最小把握径

    (mm)

    把握径

    (mm)

    最大刃具挿入量

    (mm)

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    適用コレット

    CADデータ有無

    φD1

    (mm)

    D

    (mm)

    L1

    (mm)

    質量

    (g)

    G

    H1

    (mm)

    H2

    (mm)

    		最小発注数量
    50
    7.0以下
    -
    0.45～6.05
    28.5
    105
    14
    NBC6S-□
    -
    22.5
    14
    66
    600
    M7P0.75
    28.5
    49
    1個
    63
    5.0以下
    -
    0.45～4.05
    26.5
    75
    12
    NBC4S-□
    -
    15.5
    12
    36
    900
    M5P0.8
    26.5
    47
    1個
    63
    5.0以下
    -
    0.45～4.05
    26.5
    90
    12
    NBC4S-□
    2D/3D
    18
    12
    51
    900
    M5P0.8
    26.5
    47
    1個
    63
    5.0以下
    -
    0.45～4.05
    26.5
    120
    12
    NBC4S-□
    -
    23.5
    12
    81
    1000
    M5P0.8
    26.5
    47
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    60
    14
    NBC6S-□
    2D/3D
    15.5
    14
    23
    800
    M7P0.75
    28.5
    37
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    75
    14
    NBC6S-□
    2D/3D
    17
    14
    36
    900
    M7P0.75
    28.5
    48
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    90
    14
    NBC6S-□
    2D/3D
    20
    14
    51
    900
    M7P0.75
    28.5
    49
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    105
    14
    NBC6S-□
    2D/3D
    22.5
    14
    66
    900
    M7P0.75
    28.5
    49
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    120
    14
    NBC6S-□
    2D/3D
    25
    14
    81
    1000
    M7P0.75
    28.5
    49
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    135
    14
    NBC6S-□
    2D/3D
    27.5
    14
    96
    1000
    M7P0.75
    28.5
    49
    1個
    63
    9.0以下
    2.0以上
    2.95～8.05
    31
    90
    18
    NBC8S-□
    2D/3D
    23.5
    18
    51
    900
    M9P0.75
    31
    50.5
    1個
    63
    9.0以下
    2.0以上
    2.95～8.05
    31
    120
    18
    NBC8S-□
    2D/3D
    28.5
    18
    81
    1100
    M9P0.75
    31
    50.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    35,053円
    ( 38,558円 )
    5日目
    34,700円
    ( 38,170円 )
    5日目
    29,288円
    ( 32,217円 )
    5日目
    35,900円
    ( 39,490円 )
    5日目
    29,288円
    ( 32,217円 )
    5日目
    29,288円
    ( 32,217円 )
    5日目
    29,288円
    ( 32,217円 )
    5日目
    29,288円
    ( 32,217円 )
    5日目
    30,248円
    ( 33,273円 )
    5日目
    31,494円
    ( 34,643円 )
    5日目
    30,248円
    ( 33,273円 )
    5日目
    33,289円
    ( 36,618円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    ワーク、治具干渉を考慮したスリムな高速回転ホルダ。
    【特長】
    ・極小径のエンドミル加工対応

    ご注意

    • ナットは付属しています。コレット、レンチは別途ご注文ください。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    HSKシャンク 高速回転ホルダ メガマイクロチャック 高剛性テーパタイプ HSK-A63のレビュー
    この商品のレビューはありません
