ねじ止め式直角肩加工用 正面フライスカッタ TPTC16形

製品特長・仕様

製品の基本仕様・特長

切りくずを細分化することでびびりを抑制する長刃長タイプのラフティングカッタ

■びびりを抑制する最新技術

• のこぎり状の切れ刃が切りくずを細分化し、びびりを抑制

• 三角形状のインサート取付け方式により、強固なクランプ剛性を実現し、重切削にも対応

■誰にも簡単に取り付け可能

• 各々の溝は、軸方向にオフセットされている。これによって波形切れ刃を使用した場合に、隣り合ったインサートの山形部分が重ならないので、加工面の段差が小さく抑えられる。
• インサートの向きや、方向を気にすることなく、取付け可能。
• インサートのすべての切れ刃は、位相のズレも無く同じ形状となっている。
• 切れ刃のコーナ部は強化されており、高い耐欠損性を誇る。
  （底刃となるインサートのコーナは、1枚刃切削となるが、十分な強度を備えている）

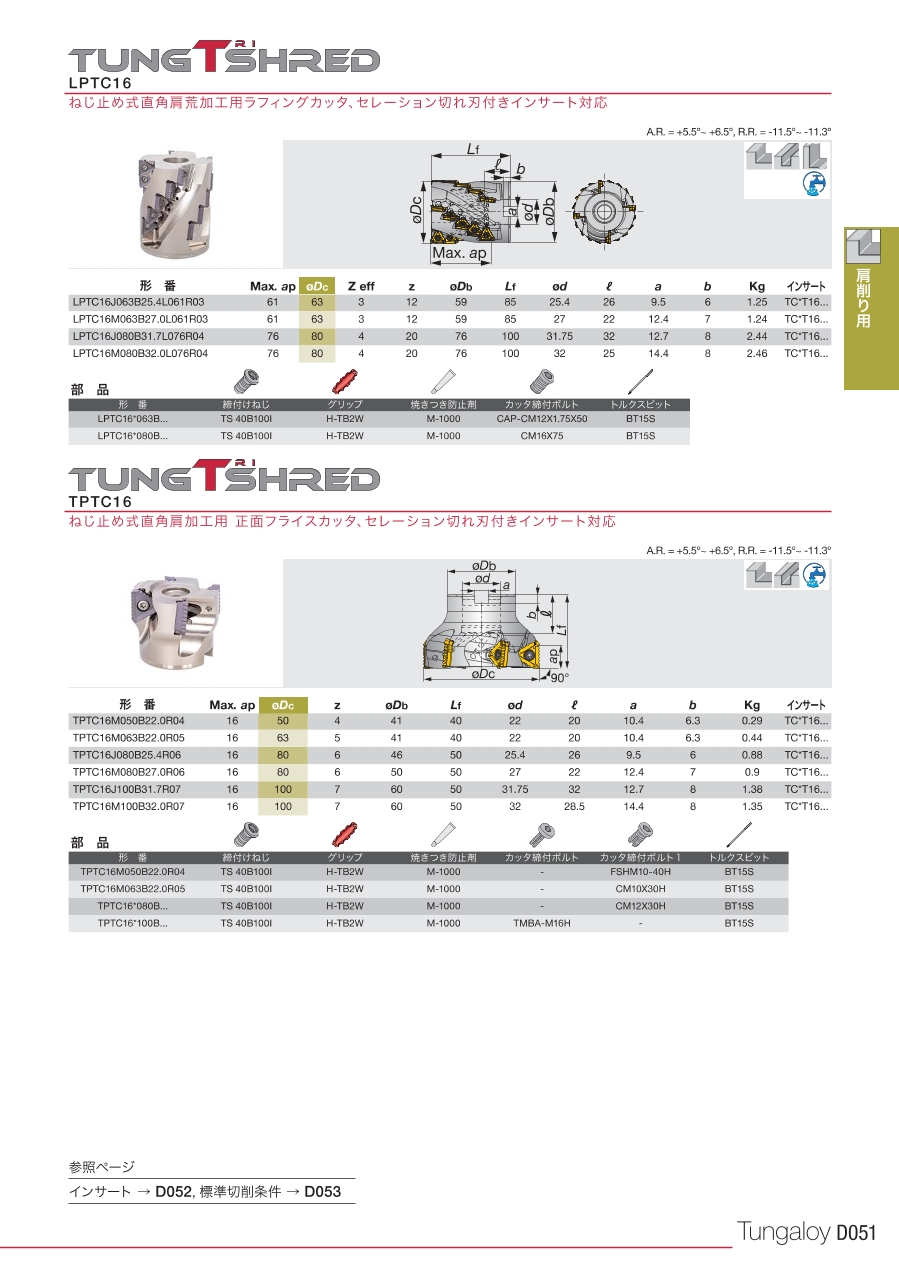

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

※NMJブレーカの使用時は切りくず厚みが0.15mmを超えないようにご注意ください。
