タンガロイ

DoTriple-Mill TASN13形用インサート ONGU-W形（ワイパータイプ）

カタログ |

通常単価(税別): 1,862円

税込単価: 2,048円

通常出荷日：1日目

【特長】・八角形両面仕様・8 コーナ式のワイパーインサート・優れた加工面粗さ

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

●優れた信頼性
ダブテイル構造によって、ねじ1本でも高いクランプ力を実現

高切込み時、高送り時での寿命安定化に貢献

DoTriple-Mill TASN13形用インサート ONGU-W形（ワイパータイプ）製品仕様1

●多種多様な被削材に対応する材種設定

〈AH3135〉

高い耐欠損性を誇るPVD材種
汎用的な切削条件での鋼、ステンレス鋼の加工に最適

〈AH120〉

耐摩耗性と耐欠損性のバランスに優れるPVD材種
鋼、鋳鉄の一般的な加工に最適

●新表面平滑化技術

DoTriple-Mill TASN13形用インサート ONGU-W形（ワイパータイプ）製品仕様2

●対応領域

DoTriple-Mill TASN13形用インサート ONGU-W形（ワイパータイプ）製品仕様3

性能・試験情報

●優れた加工面粗さ
超経済的な8コーナ式のワイパーインサートは、優れた加工面粗さを実現。

カッタ：TASN13M063B22.0R06（φ63 mm, z = 6）
インサート：ONMU0507ANEN-MJ AH3135×5 ／
：ONGU0507ANEN-W AH3135 ×1
被削材：S55C
切削速度：Vc = 250 m/min
刃当り送り：fz = 0.2 mm/t
切込み：ap = 0.5 / 1 mm
切削幅：ae = 50 mm
切削油：乾式

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

ONGU

型番リスト

表示件数

型番

ONGU0507ANEN-W-AH120

ONGU0507ANEN-W-AH3135

被削材	材種	最小発注数量

鋼 / 鋳鉄 / 難削材 / 高硬度材	AH120	10個
鋼 / ステンレス鋼 / 難削材 / 高硬度材	AH3135	10個

通常単価(税別) (税込単価)	通常出荷日

1,862円 ( 2,048円 )	1日目
1,862円 ( 2,048円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・八角形両面仕様
・8 コーナ式のワイパーインサート
・優れた加工面粗さ

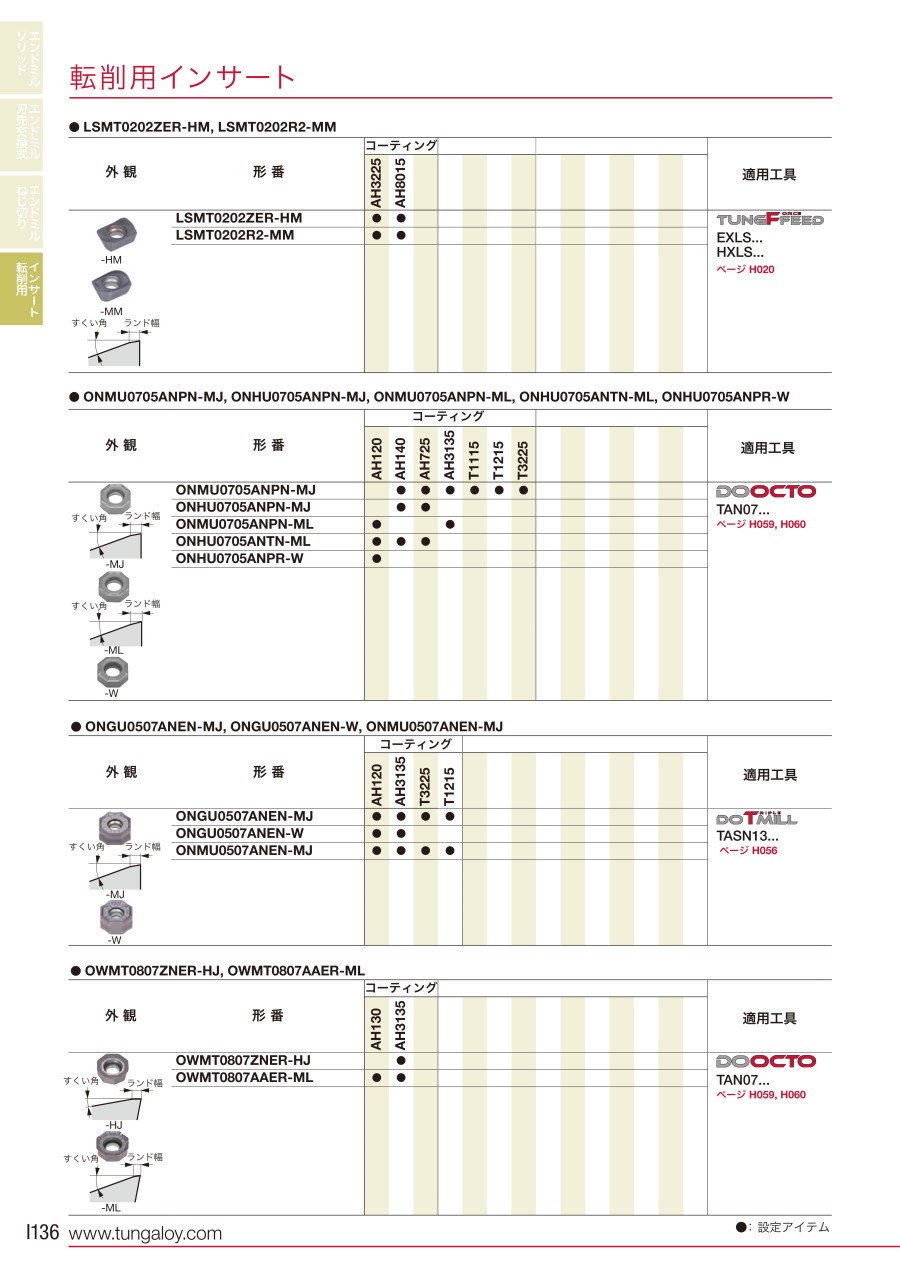

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

京セラ
高能率カッタミーリング用チップ低抵抗型 SNMU-SM
オーエスジー
PFB フェニックスシリーズ仕上げ用ボールエンドミル用チップ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
