DoForce-Tri TPTN/EPTN12形用インサート TNGU-MJ形

製品特長・仕様

6コーナの経済性と曲線切れ刃による広い加工領域と良好な切れ味で圧倒的なコストパフォーマンスを実現する肩削りカッタ

●革新的なインサート形状が生産性を向上！
高能率加工
2 サイズの両面仕様 6 コーナインサートで、従来品に比べより多い刃数、大きな切込みを実現。

広い加工領域
曲線インクリネーションによって、高切込み領域ではこれまでにない切りくず排出性、低切込み領域ではポジカッタ同等の切削抵抗を実現！

高い経済性
高精度プレス技術によって高い加工面・壁面品位を保ちつつ最高のコストパフォーマンスを発揮！

●多種多様な被削材に対応する材種設定

• 新表面平滑化技術

• 対応領域

AH3225  ［P］［M］

• 3 つの技術を融合した「トリプルNano コーティング」を採用
• 「耐摩耗性」「耐欠損性」「耐酸化性」「耐溶着性」「耐被膜剥離性」を高次元に実現

T1215  ［K］

• 耐摩耗性と耐チッピング性に優れるCVD 材種
• 鋳鉄の高速加工に最適

TNGU-MJ  さらい刃付き

高精度な加工に最適

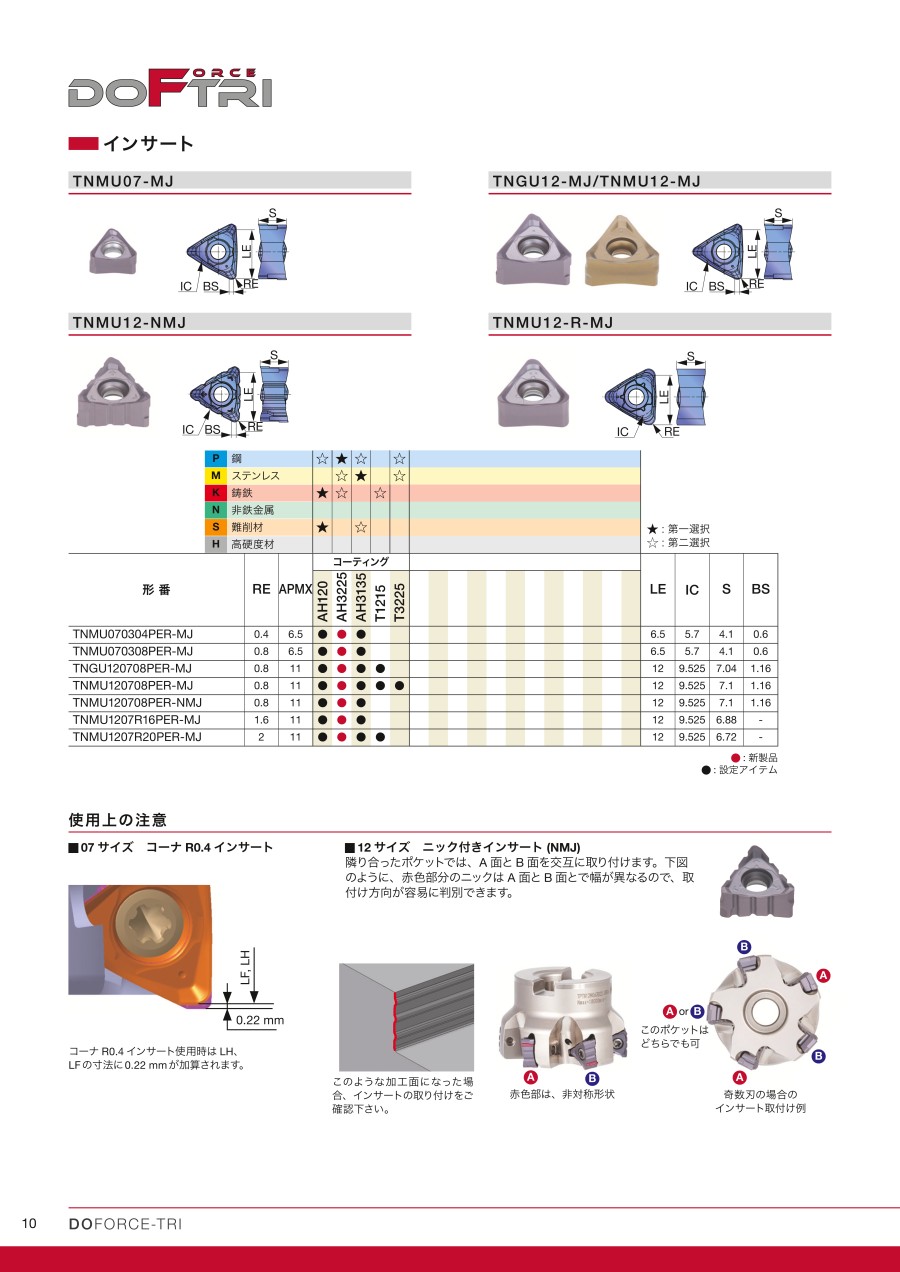

外形図

TNGU12-MJ/TNMU12-MJ

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

12 サイズ

適用被削材

選定サポート情報

各インサートサイズのラインナップ

対応領域

注意・禁止事項

使用上の注意

• 12 サイズ ニック付きインサート （NMJ）

隣り合ったポケットでは、A 面とB 面を交互に取り付けます。下図のように、赤色部分のニックはA 面とB 面とで幅が異なるので、取付け方向が容易に判別できます。

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
