三次元加工用ラジアスカッタ DoTwist-Ballシリーズ HXLN04-M形

製品特長・仕様

高生産性形状加工の二刀流

多機能・高信頼性ボディ

■ラジアスタイプ・高切込み高送りタイプの2種類のインサートが搭載可能

■加工中のインサートのズレを防止する高剛性インサートクランプ

• インサートを4平面で強固に固定（ツイストクランプテクノロジー）
• クランプ駒を不要とし、大きな切りくずポケットを形成。
  圧倒的な切りくず排出性を実現し、多種多様な加工形態に対応。

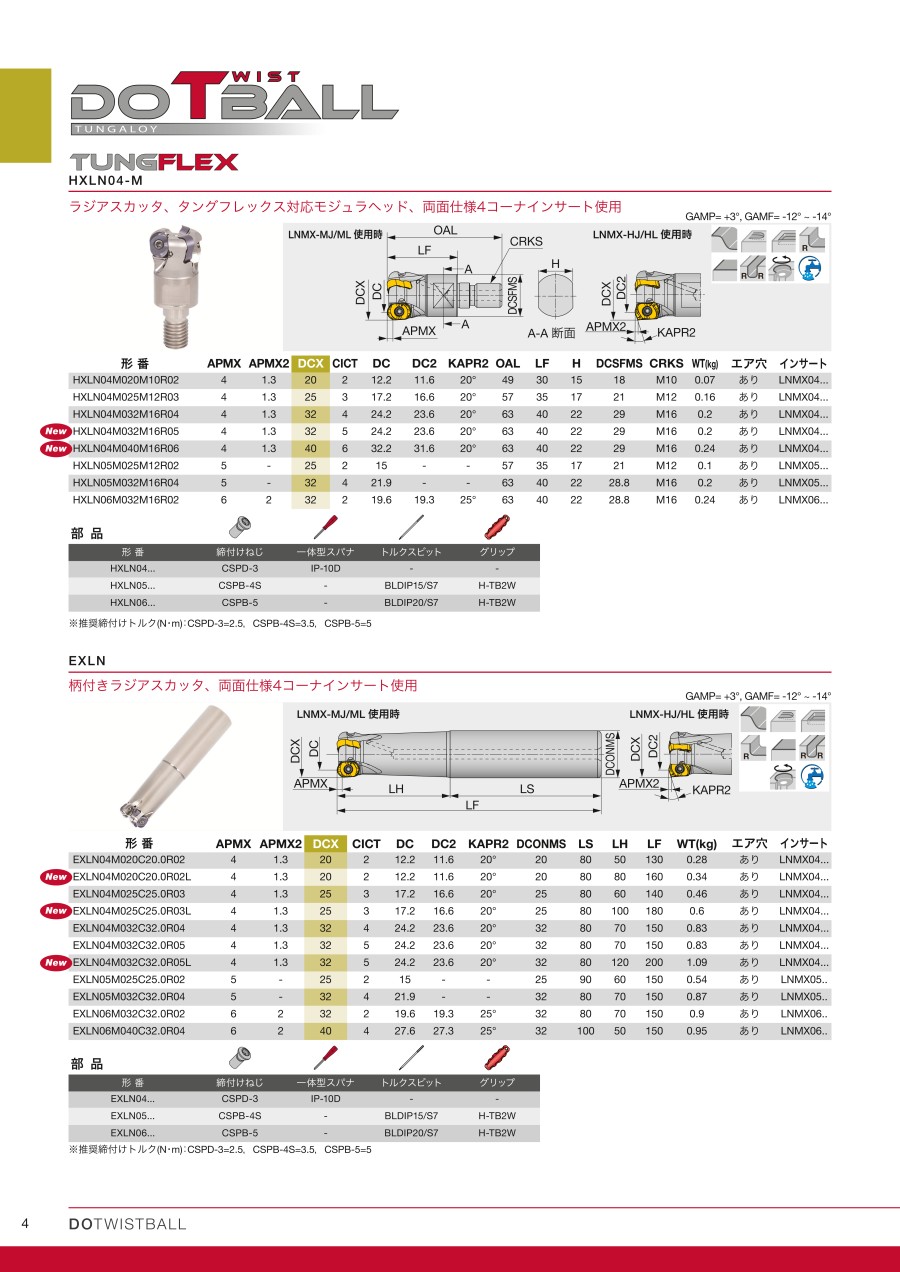

外形図

LNMX-MJ/ML使用時

LNMX-HJ使用時

推奨切削条件

ラジアス（MJ, ML） 用 標準切削条件

高送り（HJ）用標準切削条件

LNMX04-HJ

LNMX06-HJ

選定サポート情報

部品

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
