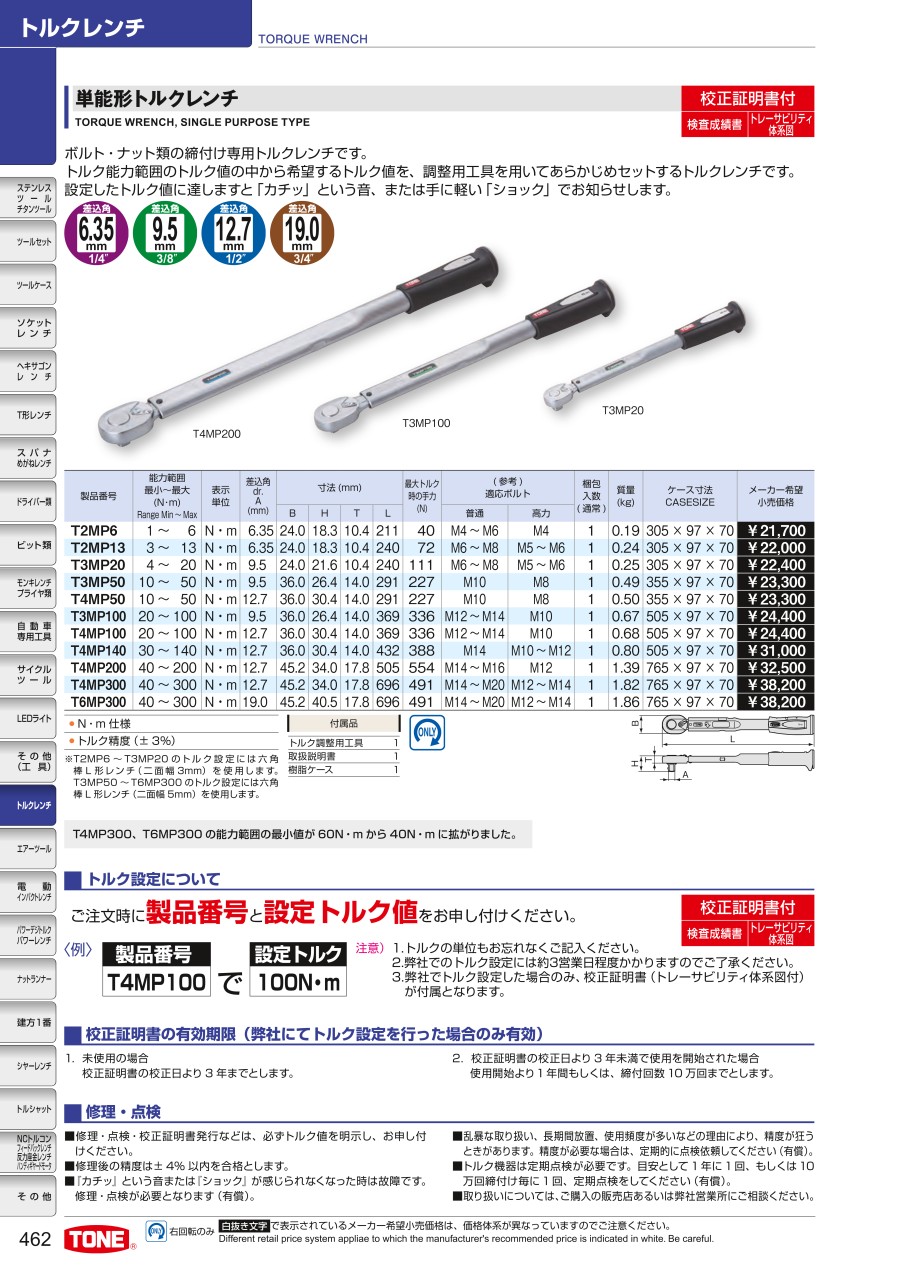

単能形トルクレンチ

製品特長・仕様

製品の基本仕様・特長

• N・m仕様
• トルク精度（±3%）

※T2MP6～T3MP20のトルク設定には六角棒L形レンチ（二面幅3mm）を使用います。T3MP50～T6MP300のトルク設定には六角棒L形レンチ（二面幅5mm）を使用します。

※T4MP300、T6MP300の能力範囲の最小値が60N・mから40N・mに広がりました。

T3MP20／T3MP100／T4MP200

付属品

• トルク調整用工具1
• 取扱説明書1
• 樹脂ケース1
• ※構成証明書（トレーサビリティ体系図付）1

※TONE社にてお客様指定のトルクに設定した場合のみ校正証明書が付属します。

規格表

特許・証明書情報

校正証明書の有効期限（TONE社にてトルク設定を行った場合のみ有効）

1.未使用の場合：校正証明書の校正日より3年までとします。

2.校正証明書の校正日より3年未満で使用を開始された場合：使用開始より1年間もしくは、締付回数10万回までとします。

選定サポート情報

トルク設定について

ご注文時に製品番号と設定トルク値をお申し付けください。

注意
1.トルクの単位もお忘れなくご記入ください。
2.TONE社でのトルクの設定には約3営業日程度かかりますのでご了承ください。
3.TONE社でトルク設定した場合のみ、校正証明書（トレーサビリティ体系図付）が付属となります。

外形図

使用方法・使用事例

修理・点検

• 修理・点検・校正証明書発行などは、必ずトルク値を明示し、お申し付けください。
• 修理後の制度は±4％以内を合格とします。
• 「カチッ」という音または「ショック」が感じられなくなった時は故障です。修理・点検が必要となります（有償）。
• 乱暴な取り扱い、長期間放置、使用頻度が多いなどの理由により、精度が狂うときがあります。精度が必要な場合は、定期的に点検依頼してください（有償）。
• トルク機器は定期点検が必要です。目安として1年に1回、もしくは10万回締付け毎に1回、定期点検をしてください（有償）。

注意・禁止事項

警告

• 高所作業では必ず落下防止の処置をしてください。
• 通電中の作業はしないでください。
• トルクレンチは右回転（時計回り）でご使用ください（プレセット形、単能形）。
• アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
• エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
• 長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

• 工具は本来の使用目的以外には使用しないでください。
• 「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
  必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
• トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
• 握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
• トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
• 精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
• トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）
