オーエスジー

多機能旋削エコカットミニ ECM CTPP435

カタログ

通常単価(税別): 13,412円～17,593円

税込単価: 14,753円～19,352円

通常出荷日：1日目～3日目

【特長】・加工時間の大幅短縮を実現・4本の工具を1本に集約【用途】・底のフラット加工・内径の高能率加工

ホルダ本体には、チップは付属しておりません。
画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

よく一緒に見られています

オーエスジー

通常出荷日：3 日目

よく一緒に見られています

オーエスジー

通常出荷日：3 日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具集約、加工時間短縮、工具コスト削減！

（1）1本で穴あけ、内径旋削、外径旋削、端面旋削が可能

EcoCutと同じく従来の内径加工工具に比べ太い工具径で内径旋削加工ができるため、高能率加工が可能。

（2）穴底フラット加工が短時間で簡単に

小径深穴の場合、使用する工具も小径となり安定した加工がより難しくなる。
特に穴底をフラットにするには従来方法では多くの工程、時間がかかる。

従来加工

EcoCut Mini

（3）旋盤穴（内径）仕上げにおいて、優れた真円度、同心度

EcoCut Mini

・旋削加工のため良好な真円度と同心度
・穴あけ後の内径旋削仕上げ寸法補正が可能（加工面も良好）
よって寸法違いの穴にも同一サイズのEcoCut Miniが使用可能

一般ドリル

・機械軸の微小なズレ（同心度不良）
・加工による工具振動（真円度不良）
・穴寸法に合ったサイズのドリルが必要

↓

工具集約、加工時間短縮、工具コスト削減

内径ボーリング、リーマによる仕上げ加工が必要

※要求寸法精度により、別工具による仕上げ加工が必要な場合があります

-	工具本数	穴あけ能率	穴あけ面精度	真円度	同心度	穴径寸法補正
EcoCut Mini	1	△	○	○	○	可
ドリル穴あけ	1	○	△	△	△	不可
ドリル穴あけ+内径ボーリング	2	△	○	○	○	可

外形図

推奨切削条件

推奨切削条件表

・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

■EcoCut Mini ドリル加工

■EcoCut Mini 旋削加工

適用被削材

炭素鋼	●
ステンレス鋼	●
鋳鉄	○
非鉄金属	-
耐熱合金	●
高硬度材	-

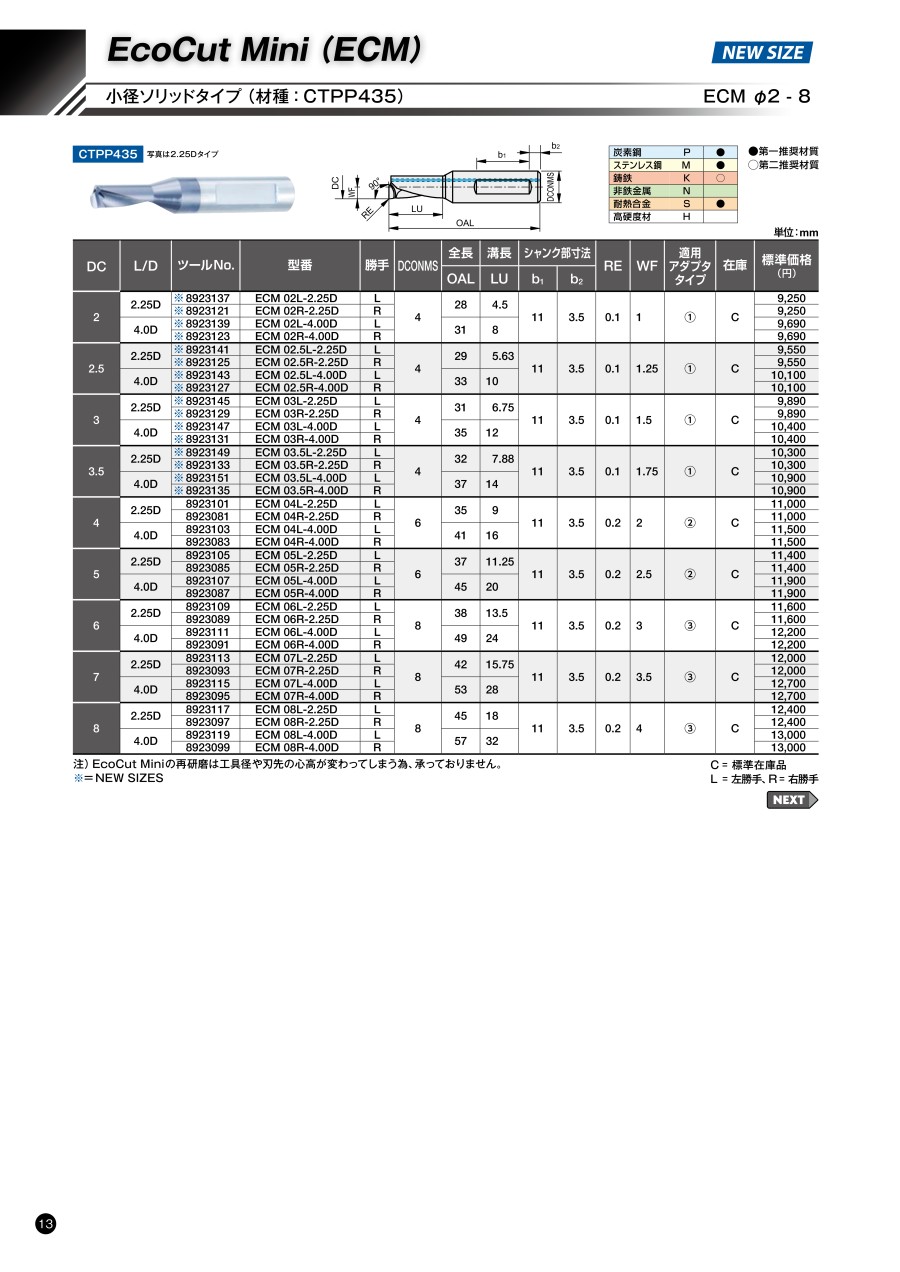

型番リスト

表示件数

型番

勝手

最小加工径

(mm)

突き出し長さ（L/D)

シャンク径

(mm)

全長

(mm)

仕様

商品コード

最小発注数量

左	2	2.25	4	28	ECM02	8923137	1個
左	2	4	4	31	ECM02	8923139	1個
右	2	2.25	4	28	ECM02	8923121	1個
右	2	4	4	31	ECM02	8923123	1個
左	2.5	2.25	4	29	ECM02.5	8923141	1個
左	2.5	4	4	33	ECM02.5	8923143	1個
右	2.5	2.25	4	29	ECM02.5	8923125	1個
右	2.5	4	4	33	ECM02.5	8923127	1個
左	3	2.25	4	31	ECM03	8923145	1個
左	3	4	4	35	ECM03	8923147	1個
右	3	2.25	4	31	ECM03	8923129	1個
右	3	4	4	35	ECM03	8923131	1個
左	3.5	2.25	4	32	ECM03.5	8923149	1個
左	3.5	4	4	37	ECM03.5	8923151	1個
右	3.5	2.25	4	32	ECM03.5	8923133	1個
右	3.5	4	4	37	ECM03.5	8923135	1個
左	4	2.25	6	35	ECM04	8923101	1個
左	4	4	6	41	ECM04	8923103	1個
右	4	2.25	6	35	ECM04	8923081	1個
右	4	4	6	41	ECM04	8923083	1個
左	5	2.25	6	37	ECM05	8923105	1個
左	5	4	6	45	ECM05	8923107	1個
右	5	2.25	6	37	ECM05	8923085	1個
右	5	4	6	45	ECM05	8923087	1個
左	6	2.25	8	38	ECM06	8923109	1個
左	6	4	8	49	ECM06	8923111	1個
右	6	2.25	8	38	ECM06	8923089	1個
右	6	4	8	49	ECM06	8923091	1個
左	7	2.25	8	42	ECM07	8923113	1個
左	7	4	8	53	ECM07	8923115	1個
右	7	2.25	8	42	ECM07	8923093	1個
右	7	4	8	53	ECM07	8923095	1個
左	8	2.25	8	45	ECM08	8923117	1個
左	8	4	8	57	ECM08	8923119	1個
右	8	2.25	8	45	ECM08	8923097	1個
右	8	4	8	57	ECM08	8923099	1個

通常単価(税別) (税込単価)	通常出荷日

14,267円 ( 15,694円 )	3日目
13,947円 ( 15,342円 )	3日目
14,267円 ( 15,694円 )	3日目
13,947円 ( 15,342円 )	3日目
13,812円 ( 15,193円 )	3日目
14,494円 ( 15,943円 )	3日目
13,812円 ( 15,193円 )	3日目
14,494円 ( 15,943円 )	3日目
14,220円 ( 15,642円 )	3日目
13,412円 ( 14,753円 )	3日目
14,220円 ( 15,642円 )	3日目
13,412円 ( 14,753円 )	3日目
14,765円 ( 16,242円 )	3日目
13,908円 ( 15,299円 )	3日目
14,765円 ( 16,242円 )	3日目
13,908円 ( 15,299円 )	3日目
14,784円 ( 16,262円 )	3日目
15,441円 ( 16,985円 )	3日目
14,784円 ( 16,262円 )	3日目
15,441円 ( 16,985円 )	3日目
15,377円 ( 16,915円 )	3日目
16,195円 ( 17,815円 )	1日目
15,377円 ( 16,915円 )	3日目
16,195円 ( 17,815円 )	1日目
15,812円 ( 17,393円 )	3日目
16,556円 ( 18,212円 )	3日目
15,812円 ( 17,393円 )	3日目
16,556円 ( 18,212円 )	3日目
16,445円 ( 18,090円 )	3日目
17,108円 ( 18,819円 )	3日目
16,445円 ( 18,090円 )	3日目
17,108円 ( 18,819円 )	3日目
16,872円 ( 18,559円 )	3日目
17,593円 ( 19,352円 )	3日目
16,872円 ( 18,559円 )	3日目
17,593円 ( 19,352円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・加工時間の大幅短縮を実現
・4本の工具を1本に集約
【用途】
・底のフラット加工
・内径の高能率加工

ご注意

ホルダ本体には、チップは付属しておりません。
画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
